转贴---单元板显示屏的组装

1. LED条屏概述LED屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。技术不断进步，价格不断降低，组装和维护更加简单。小型的LED条屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。

2. 条屏应用：
2.1. 广告应用---新媒体，新效果，新业务
LED条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。极大地提高了室内装饰的档次，有着良好的视觉效果。由于LED条屏幕的安装和使用有一定的技术含量，制约了在广告行业的发展。掌握LED技术，可以提高室内装饰的技术含量，扩展业务。 .2. 系统集成--2次开发
LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。广泛应用到 排队系统，报站系统，饮水机等。LED条屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。LED条屏控制卡开发包，提供了详细的开发例子，为你系统集成和2次开发提供了很好环境。
3. 组装意义
LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。为自行组装LED屏幕奠定基础。LED条屏，由于材料成本低，零售价格高，当批量向LED屏幕供应商采购的时候，成本和价格不好控制。最终用户并不熟悉LED屏幕，需要供应商的提供安装和维护的服务，所以自行组装LED屏幕，在当地销售，可以获得最大利润。
举例：组装1个128x16点的单红的户内LED屏幕，通过连接PC串口更新屏幕的内容
3.1. 屏幕的组成
先让大家了解一下LED条屏构成，单元板，电源，控制卡，连线

3.1.1. 单元板
单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。单元板由LED模块，驱动芯片和PCB电路板组成。LED模块，其实是由很多个LED发光点用树脂或者塑料封装起来点阵。
驱动芯片主要是74HC595 74HC245/244 74HC138 4953。
户内条屏 常用的单元板规格有：
参数：D=3.75;点距4.75mm 64点宽x16点高，1/16扫 户内亮度。单红/红绿双色
参数解释：
发光直径：指的是发光点的直径D=3.75mm
发光点距离 4.75mm ----根据观看者的距离选择，户内一般选择4.75
单元板大小：64x16---最常用的单元板，最容易买到，价格也最便宜。
1/16扫：单元板的控制方式。
户内亮度：指LED发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。
颜色：单红，最常用，价格也最便宜。双色一般指红绿，价格高。
如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来 就可以了。
3.1.2. 电源
一般使用的是开关电源，220V输入，5V直流输出。需要指出，由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。 对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。
推理出，128x16双色的屏幕全亮的时候，电流为8A。应该选择5V10A的开关电源。
3.1.3. 控制卡
我们推荐使用低成本的条屏控制卡，可以控制1/16扫的256x16个点的双色屏幕，可以组装出最有成本优势的LED屏幕。该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。
详细信息请参阅 该控制卡的用户手册
采购单元板的时候，请询问清楚参数，100% 兼容的单元板有：
08接口 4.75mm点距离 64点宽x16点高，1/16扫 户内亮度。单红/红绿双色
08接口 7.62mm点距离 64点宽x16点高，1/16扫 户内亮度。单红/红绿双色
08接口 7.62mm点距离 64点宽x16点高，1/16扫 半户外亮度。单红/红绿双色

.1.4. 关于16PIN 08接口
由于单元板和控制卡的厂家众多，所以单元板的接口式样众多，在组装LED屏的时候，必须先确定接口的一致性，才方便组装。这里只介绍最常用的LED接口：LED行业编号：16PIN 08接口：他的接口顺序如下：

2	A	B	C	D	G1	G2	STB	CLK	16
1	N	N	N	EN	R1	R2	N	N	15

解释：
ABCD 为行选信号，STB(LT)为锁存信号，CLK(CK)为时钟信号，R1，R2，G1，G2为显示数据，EN为显示使能，N为地（GND）。 确认单元板和控制卡的接口一致，就可以直接连接了。如果不一致，就需要自行制作转换线（转换一下线的顺序）
3.1.5. 连线
分为数据线，传输线，和电源线。数据线用于连接控制卡和LED单元板的排线，传输线用于连接控制卡和电脑。电源线，就是用来连接电源和控制卡，电源和LED单元板。连接单元板的电源线的铜芯直径不小于1mm（毫米）
3.2. 配件制作
3.2.1. 排线(数据线)制作

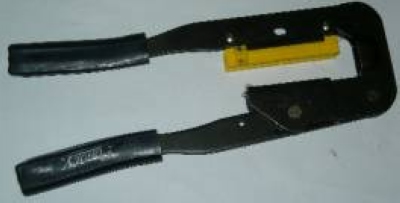

排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线，需要一个工具，就是特殊的钳子（图片），可以大大提高工作效率和良品率。制作排线的材料有：排线，排线头，排线帽。这里要注意一下，如果你制作16PIN（16线）的排线，需要购买16PIN的线和相应大小的排线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，（注意线和头的平衡），然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。 排线帽 很重要，可以有效保护排线，让排线更加结实，不要省。
3.2.3. RS232线制作
RS232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头 和网线（可以在电脑城买到）。仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。将网线夹紧，装好在DB9头。（这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断）。然后用万用表测量一下两头，是否导通。这里需要指出，DB9的头分公头和母头的。计算机后面的属于母座，所以要买个公插对应。如果不明白请仔细观察一下你的PC。现在的笔记本一般没有串口，请购买一条USB转RS232串口的线
3.3. 布线指南
第一次安装，请严格按照步骤来操作，减少错误发生。
第1步：检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
第2步： 先把电源关闭。将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。
第3步： 连接控制和单元板，用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。 [localimg=180,124]20[/localimg].1. 支架制作
根据不同的应用场合，外框要求不一样，我们先讲述内嵌安装的时候，不需要外框，但是需要一个安装支架。安装支架一般用铝型材，比较轻便，切割加工容易。我们也可以用万能角铁（就是有很多孔的直角形的铁条）。我们可以看到单元板背面有安装用的铜柱，是用来把单元板固定在支架，支架应该长一点，预留灯箱的安装孔。把单元板，控制卡，电源都固定在支架，数据线和220V电源线要绑在支架上，要绑好，打个结，不要扯几下，就掉。这样一个最简单的屏幕就组装好了。可以拿去安装在其他设备上面，如灯箱。
