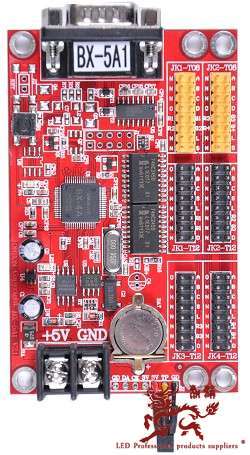

仰邦5代控制卡温度/温湿度接线图

温湿度接线说明：

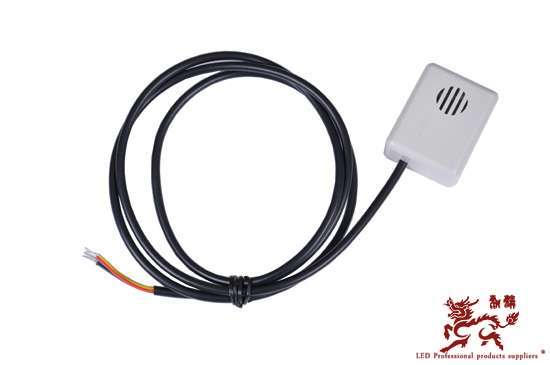

BX控制器专用配套的温湿度传感器产品特点和技术指标如下：
全量程标定，两线数字输出；湿度测量范围：0～100%RH；湿度测量精度：±3%RH
温度测量范围：-40～+123.8℃；温度测量精度：±0.4℃响应时间：8s；低功耗 80μW(12位测量，1次/s)；

使用注意事项
使用温湿度传感器时，需要注意以下几点：
⑴ 采用仰邦科技提供的BX控制器专用配套的温湿度传感器；（不建议客户自行选购，以免型号或封装出现偏差）
⑵ 使用时注意PIN1 PIN2 PIN3 PIN4严格按照对应信号正确接入（以图中导线颜色标识为准），切勿接错顺序；
⑶ 在四代控制器和五代控制器上，温湿度传感器的接口线序只有一种，详见下图。

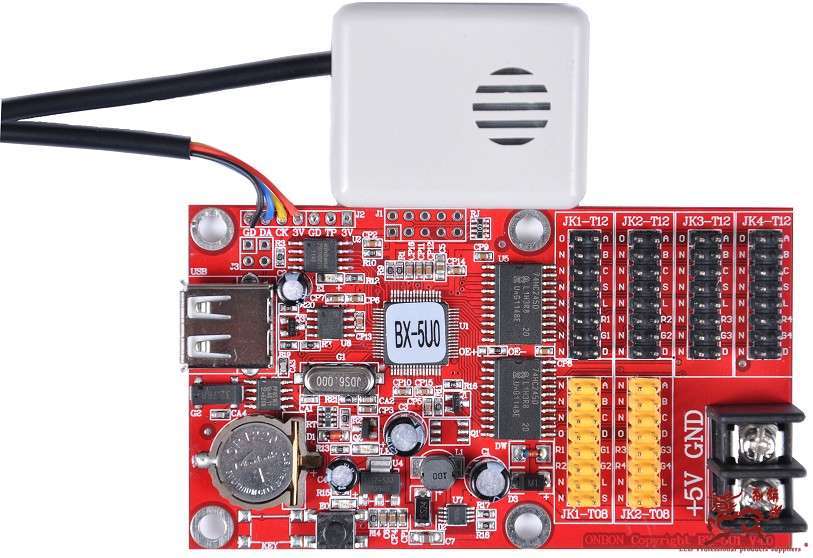

信号定义和实际接线参考图

温湿度传感器接口线序

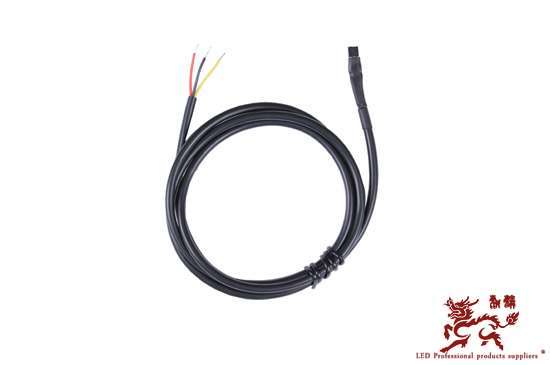

温度传感器说明

BX控制器专用配套的温度传感器型号为DS18B20。电源电压3～5.5V；温度测量范围：-55℃～125℃；在-10℃～85℃区间测量精度达到±0.5℃。

使用注意事项

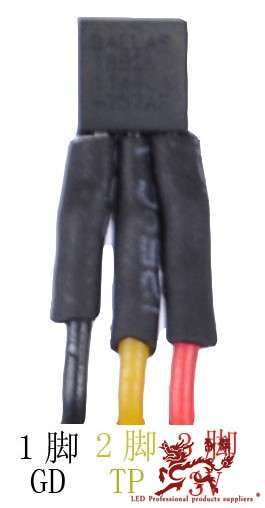

⑴ 使用时注意PIN1 PIN2 PIN3严格按照对应信号正确接入（也可以图中导线颜色标识为参考），切勿接错顺序；
⑵ 在四代控制器和五代控制器上，共有两种温度传感器的接口线序，详见下图。

信号定义和实际接线参考图

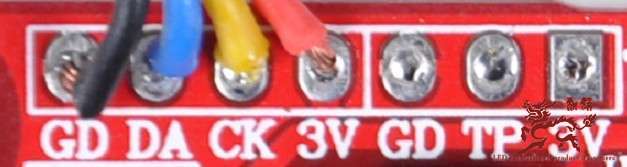

温度传感器接口线序一
绝大多数四代和五代控制器的温度传感器接口采用接口线序一,后期的五代控制器温度传感器接口全部采用接口线序一。

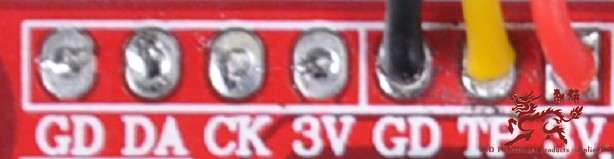

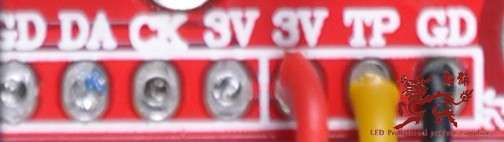

温度传感器接口线序二
