灰度全彩卡 HD-D10 D30 C10 D30 A30 全彩温度/湿度/亮度 红外感应板接线说明书

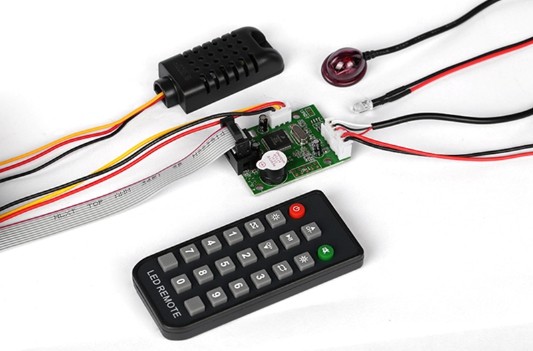

    全彩功能小板包括红外接收（遥控）、温/湿度感应、亮度感应三大部分。可以与全彩各款控制卡（HD-D10/D20/D30/C10/C30/A30/A30+/C1/C3）配合使用。

图1-1全彩功能小板

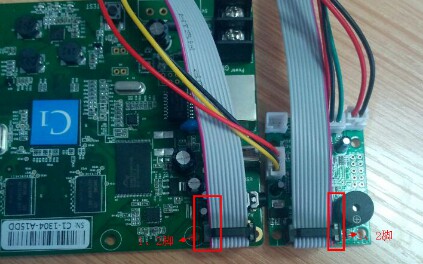

图1-2 功能小板与控制卡的连接

红外接收（遥控）：接收遥控器的指令，主要用于遥控开关屏、选择节目、亮度调节、屏幕测试等。

蜂鸣器：每按一下遥控，蜂鸣器会响一下。

    温/湿度感应：感测环境的温/湿度，在显示屏上显示。

亮度感应：感测环境的亮度，自动调节显示屏的亮度。白天光线强，屏较亮；晚上光线弱，屏较暗，避免刺眼。

第二章  功能详细介绍2.1遥控

控制卡和传感器连接好后，遥控即可使用。

1.遥控按键定义如图2-1所示：

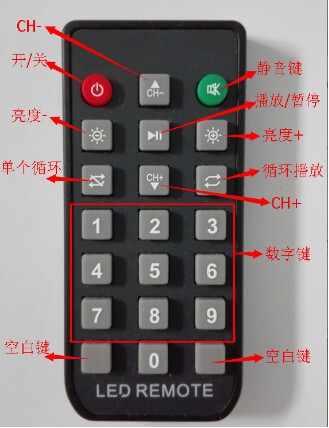

                                 图2-1 遥控器

2.遥控按键功能如下：

开/关：打开屏，关闭屏。

静音键：声音的开启和关闭。

数字键：选择节目，如：按“18”，则播放节目第18个节目 。

循环播放：所有的节目依次循环播放。

单个播放：单个节目循环播放，如：在播放节目8时，按“单个循环”则一直循环播放节目8 。

播放/暂停：播放节目；暂停播放，画面静止。

CH+：播放上一个节目。

CH-：播放下一个节目。

亮度+：亮度增加一个等级。

亮度-：亮度降低一个等级。

空白键：无功能。

3.LED屏幕上的提示图标的含义如下：

：表示节目不存在或不可操作。

：静音

：声音开启。

：亮度。

：播放。

：暂停。

：单个循环。

：循环播放。

2.2温度

控制卡和传感器连接好后，编辑带温度的节目，发送到控制卡，温/湿度度则显示在LED屏对应位置。

1.添加温度插件

图2-2 添加温度

2.修改显示属性

    添加温度之后，可修改显示的固定文字、温度的单位、文字的字体及颜色等，如图2-3所示。

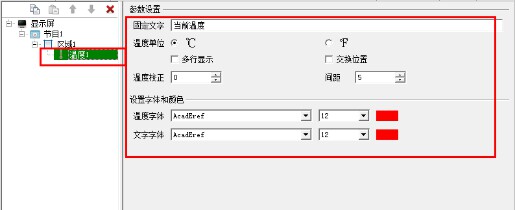

                               图2-3 温度属性

5.节目发送或U盘导出。

    修改显示属性之后，点击发送或U盘导出插到控制卡上（如图2-4所示），LED则显示温度。

                              图2-4 发送/导出节目

2.3湿度

控制卡和传感器连接好后，编辑带湿度的节目，发送到控制卡，温/湿度度则显示在LED屏对应位置。

1. 添加湿度插件

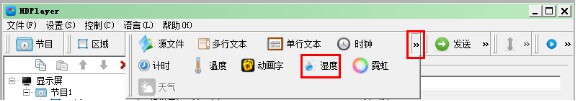

图2-5 添加湿度

2. 修改显示属性

添加湿度之后，可修改显示的固定文字、温度的单位、文字的字体及颜色等，如图2-6所示。

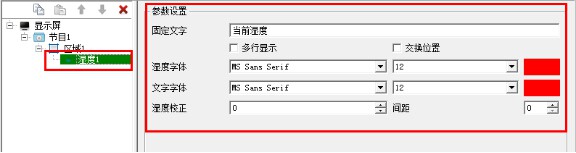

图2-6 湿度属性

3. 节目发送或导出U盘

修改显示属性之后，点击发送或U盘导出插到控制卡上（如图2-4所示），LED则显示温度。

图2-7 发送/导出节目

2.4亮度

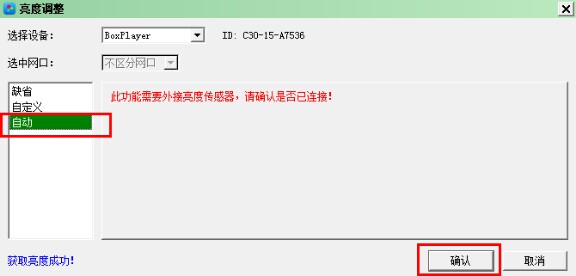

    控制卡和传感器连接好后，打开软件，进入【控制】→【亮度调整】→【自动】→【确定】，所图2-8和图2-9所示。则显示屏开始根据环境温度自动调整亮度。

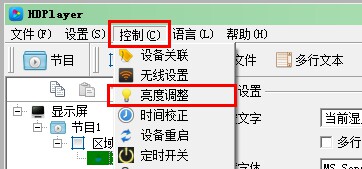

图2-8 控制/亮度

                          图2-9 亮度自动调整
