SM16126芯片说明

SM16126
　　SM16126芯片管脚说明
　　GND 控制逻辑及驱动电流的接地端
　　SDI 串行数据输入端
　　CLK 时钟信号的输入端，时钟上升沿时移位数据
　　LE 数据锁存控制端，当OE是低电平时，即会被传入至输出锁存器，当LED是低电平时，资料会被锁存
　　OUT0~~OUT15 恒流源输出端
　　OE 输出使能控制端，当OE是低电平时，即会启动T0~~OUT15输出，当OE是高电平时，即会启动T0~~OUT15输出会被关闭
　　SDO 串行数据输出端，可接至下一个芯片的SDI端口
　　R~EXT 链接外接电阻的输入端，此外接电
　　阻可设定所有输出通道的输出电流
　　VDD 芯片电源

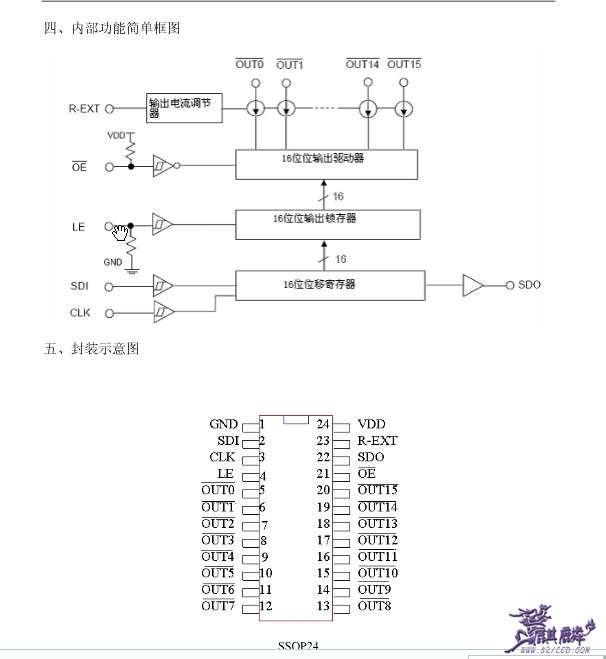

　　SM16126封装示意图： SM16126芯片
特性：
　　1. 16个恒流源输出通道
　　2. 电流输出大小不因输出端负载电压变化而变化
　　3. 恒流电流范围值，3——45mA@VDD=5V；3——30mA@VDD=3.3V
　　4. 极为精确的电流输出值，通道间最大误差：<±3％，芯片间最大误差：<±6％
　　5. 通过调节外部电阻，可设定电流输出值
　　6. 高达25MHz时钟频率

谢谢 楼主  辛勤 劳动

一般 一小块 不亮  是对应芯片21脚问题
