TF-WIFI控制卡在连接路由模式下 使用局域网模式使用手册

TF-WIFI控制卡局域网模式使用手册

一、 连接示意图



示例连接图



控制电脑1        TF-WIFI-M卡1       TF-WIFI-M卡2

IP:192.168.0.6      IP:192.168.0.7         IP:192.168.0.8



二、 详细操作步骤

1、 检查路由器的名称和密码 用单根网线连接无线路由器，进入路由器查看（路由器背面有IP、用户名、密码），例如：





2、 连接好TF-WIFI-M卡1，装好天线，通电，打开电脑的无线网络，并找到该控制卡的WIFI名，点击连接，如下图





3、 修改电脑的无线网络，IP地址，设置为自动获取，如下图



4、 打开任意分区软件，点击 工具栏 的，即可出现下图所示



点击确定

5、 进入控制卡IP 192.168.1.252. 用户名：admin  密码：168

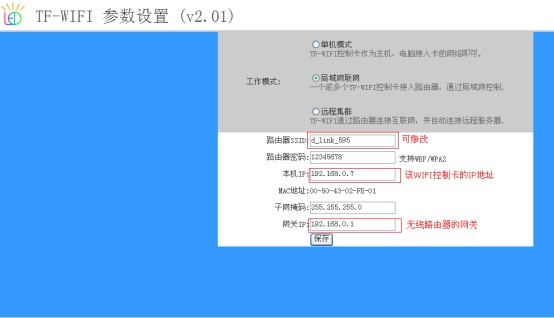

点击 进入操作界面，选择局域网模式，设置如下图



点击保存，即可！



6、 连接无线路由器的WIFI 在电脑无线网络处 找到无线路由器的的无线网络名，并连接如下图所示



7、 打开任意分区软件，在菜单栏的 工具→手动连接控制卡，并进入如下设置



点击，在弹出的对话框中，选择“否”

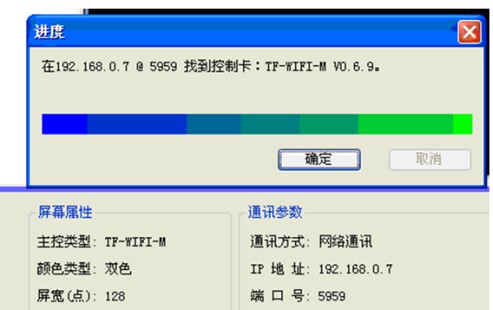

单击，软件工具栏中的，即可查到，刚刚设置好连入无线路由器的TF-WIFI-M卡1如下图



为方便后面修改节目，把该节目保存好  菜单栏中的 文件→另存为 桌面名称为“WIFI卡局域网模式测试节目”

8、 进行第二张WIFI卡的设置，连接好TF-WIFI-M卡2，装好天线，通电，打开电脑的无线网络，并找到该控制卡的WIFI名，点击连接，如下图





9、 修改电脑的无线网络，IP地址，设置为自动获取，如下图



10、 打开 步骤8 保存好的节目，进入菜单栏中的 工具→高级屏参设置

密码：888  进入操作界面如下图

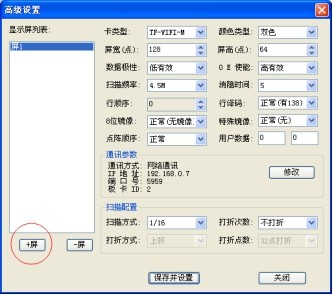

点击 左下角的 进入如下图界面



点击 在弹出的对话框，选择 “否” 点击 退出 高级设置

在操作界面的左边，用鼠标选中 屏2 如下图

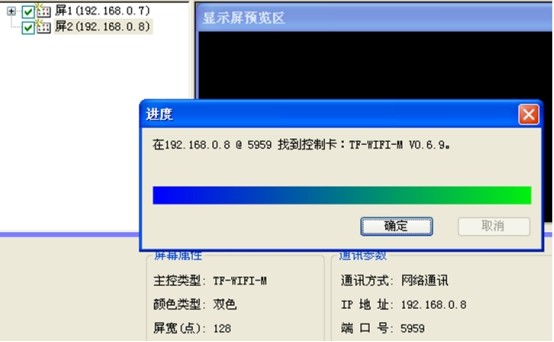

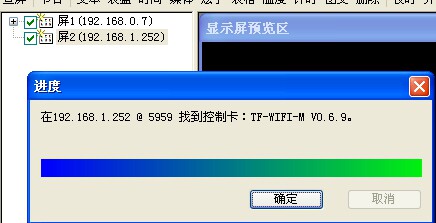

单击，即可连接上，TF-WIFI-M卡2 如下图





点击确定

11、 进入网址 192.168.1.252 用户名：admin  密码：168

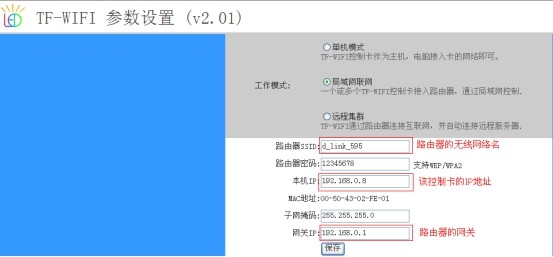

点击 进入操作界面，选择局域网模式，设置如下图



点击保存，即可！



12、 连接无线路由器的WIFI 在电脑无线网络处 找到无线路由器的的无线网络名，并连接如下图所示



13、 打开 步骤11 中的节目 用鼠标选中 屏2，在菜单栏的 工具→手动连接控制卡，并进入如下设置



点击，在弹出的对话框中，选择“否”



单击，软件工具栏中的，即可查到，刚刚设置好连入无线路由器的TF-WIFI-M卡2如下图







14、 此时，两张TF-WIFI-M卡 都已经连入局域网，此时，也要把电脑的IP连入局域网，找到无线网络如下图

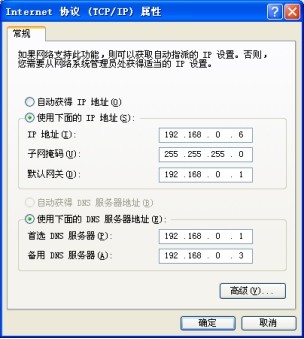

点击 修改IP为如下所示



点击确定 即可！



15、打开软件，分别查屏，编辑节目发送即可！
