自己制作屏幕简单图片@加疑问请斑竹解答!!

700200 · 发表于 2009-4-15 00:55:14

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

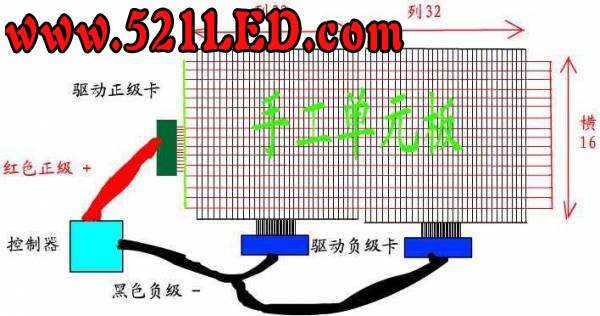

       4个16点的字，也就是16*64点的屏
   16扫的方式下需要旧式的驱动卡2张，控制卡一张，电源5伏5安一个，
   16扫的方式下需要新式行扫正极卡一张【16扫卡】，列扫卡两张，控制卡一张电源5伏5安一个
   4扫的方式下，需要旧式的驱动卡8张，控制卡一张，电源5伏5安一个，
   4扫的方式下，需要新式的行扫正极卡两个【4扫卡】，列扫卡8张，控制卡一张，电源5伏5安的一个

疑问
1.请问我画的对吗呵呵根据自己理解画的!还有手工单元板里有没有串联电阻啊!我看好多地方都没介绍到哦!!
2. 4扫情况意思是不是就4跟横正级连接,工作的区域就是这个连接段!!
呵呵大家如果不懂 4 16 8 扫! 我这个问题刚好解决了!~~~

幸福街修理部 · 发表于 2009-4-15 09:06:51

{:1_125:}该图片只限百度用户交流使用

700200 · 发表于 2009-4-15 12:19:02

怎么没人回答啊 55555555555555

笑问天 · 发表于 2009-4-15 14:39:36

{:1_114:}不需要电阻

笑问天 · 发表于 2009-4-15 14:39:51

替你编辑了下

700200 · 发表于 2009-4-15 15:31:57

555555 我这样连线对不对啊!~

x710918 · 发表于 2009-4-15 20:06:45

做的很好~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

xtjordan · 发表于 2009-4-17 10:03:57

学习..........................

何苦呢？ · 发表于 2009-4-17 10:09:01

习学。。。。。。。。。。。。。。。。。。。。。。。

wbahxy · 发表于 2009-4-17 21:25:52

学习了。，。。。。。。。。。。。。。。。

zjtangwei · 发表于 2009-4-17 22:46:43

画的还真像那么回事，4扫好像是指一个扫描周期内的输出脉冲占空比吧

代东湖 · 发表于 2009-4-18 13:09:23

要学习，。。。。。。。。。。。。。。。。。

辉煌 · 发表于 2009-5-24 18:59:45

负极有问题。应该直接在控制器上连接。

浪子 · 发表于 2009-12-12 10:50:39

画的还真像那么回事，4扫好像是指一个扫描周期内的输出脉冲占空比吧

zhang413916196 · 发表于 2009-12-31 22:39:30

4扫8扫16扫到底是怎么接线的呀，没懂啊{:1_127:}

鸿发鸿发 · 发表于 2010-1-29 22:28:37

尚需加强学习，4扫、8扫、16扫是什么意思？
