[求助] P10单元板维修技术资料 [复制链接]
2
主题
20
帖子
314
积分
新用户
积分314
发消息
电梯直达1#
西风小二 发表于 2013-3-17 00:22:06 | 只看该作者
LED控制卡两个送快递 10个送两个。
我是新手，刚接触显示屏这一块，想在家里自己做个小广告店，但是现在除了会换最简单的芯片，其它都不知道，这是网上找的资料，希望可以帮到和我一样的新手，修屏的高手也可以回过来看一看！（呼呼，想找个师傅，有没有湖南常德滴？）
一．整板不亮，暗亮。
1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同
源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡）
3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
4、用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏。
5、测量电源模块电压低，调节微调（电源模块靠近指示灯处的微调）使电压达到标准。
注：主要检查电源与使能（EN）信号。
二．在点斜扫描时，规律性的隔行不亮显示画面重叠。
1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
三．全亮时有一行或几行不亮。
1、检测138到4953之间的线路是否断路或虚焊、短路。
2、目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。
3、用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；若否，则判断HC138H坏。
4、如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。
四．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮。
1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
五．全亮时有单点或多点（无规律的）不亮。
1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
六．全亮时有一列或几列不亮。
1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726）输出端连接。
2、目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。
3、用万用表测量HC595的输出端【HC595的输出引脚：1、2、3、4、5、6、7、15共八列控制端；测量时应区分红、绿集成电路、顺序排列为：红、绿（R、G）】电压是否正常；如是，则判断HC595输出端与模块输入端断路；如否，则判断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，注意电路引线别断开）。
七．有单点或单列高亮，或整行高亮，并且不受控。
1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
八．显示混乱，但输出到下一块板的信号正常。
1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

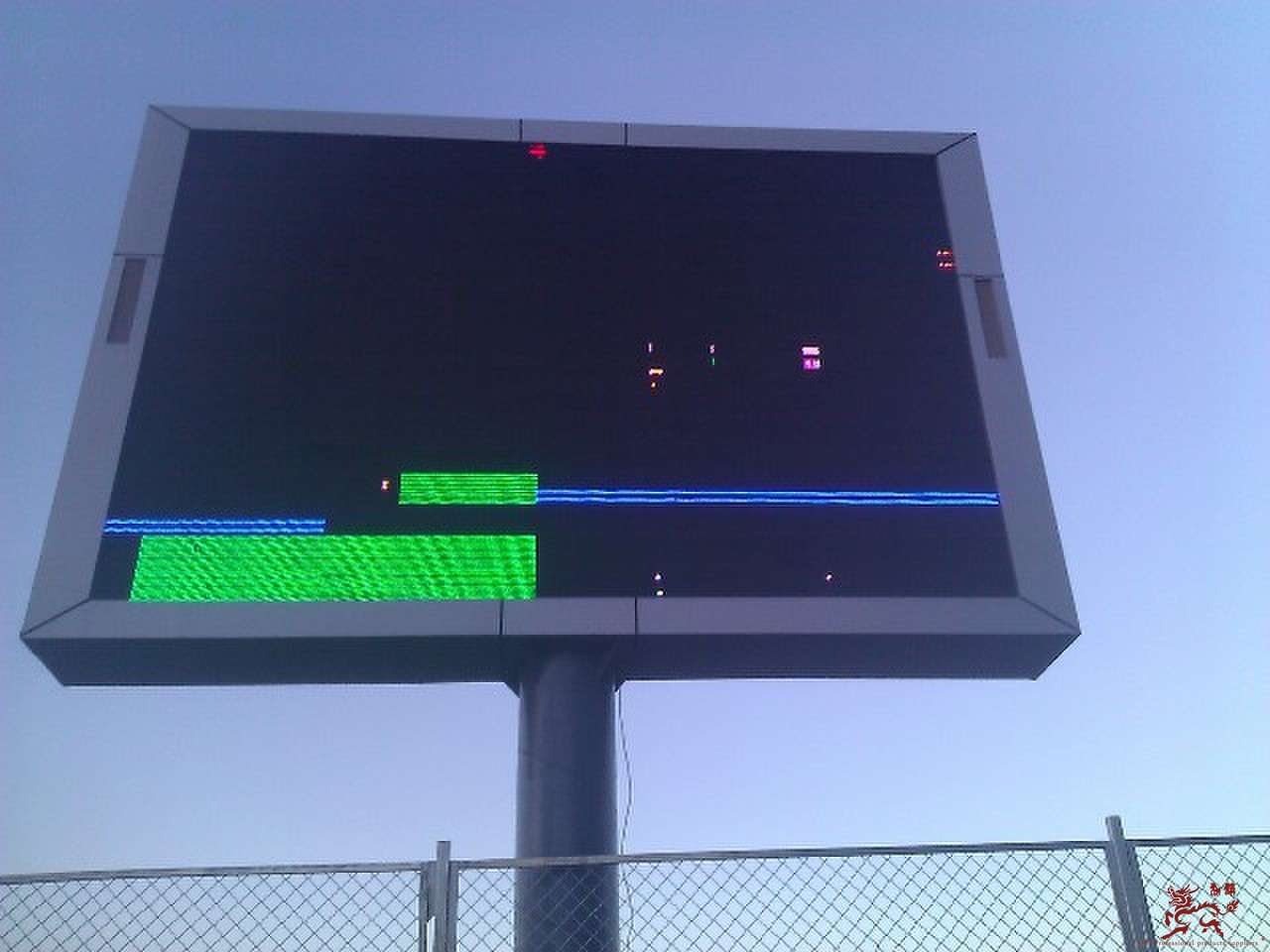

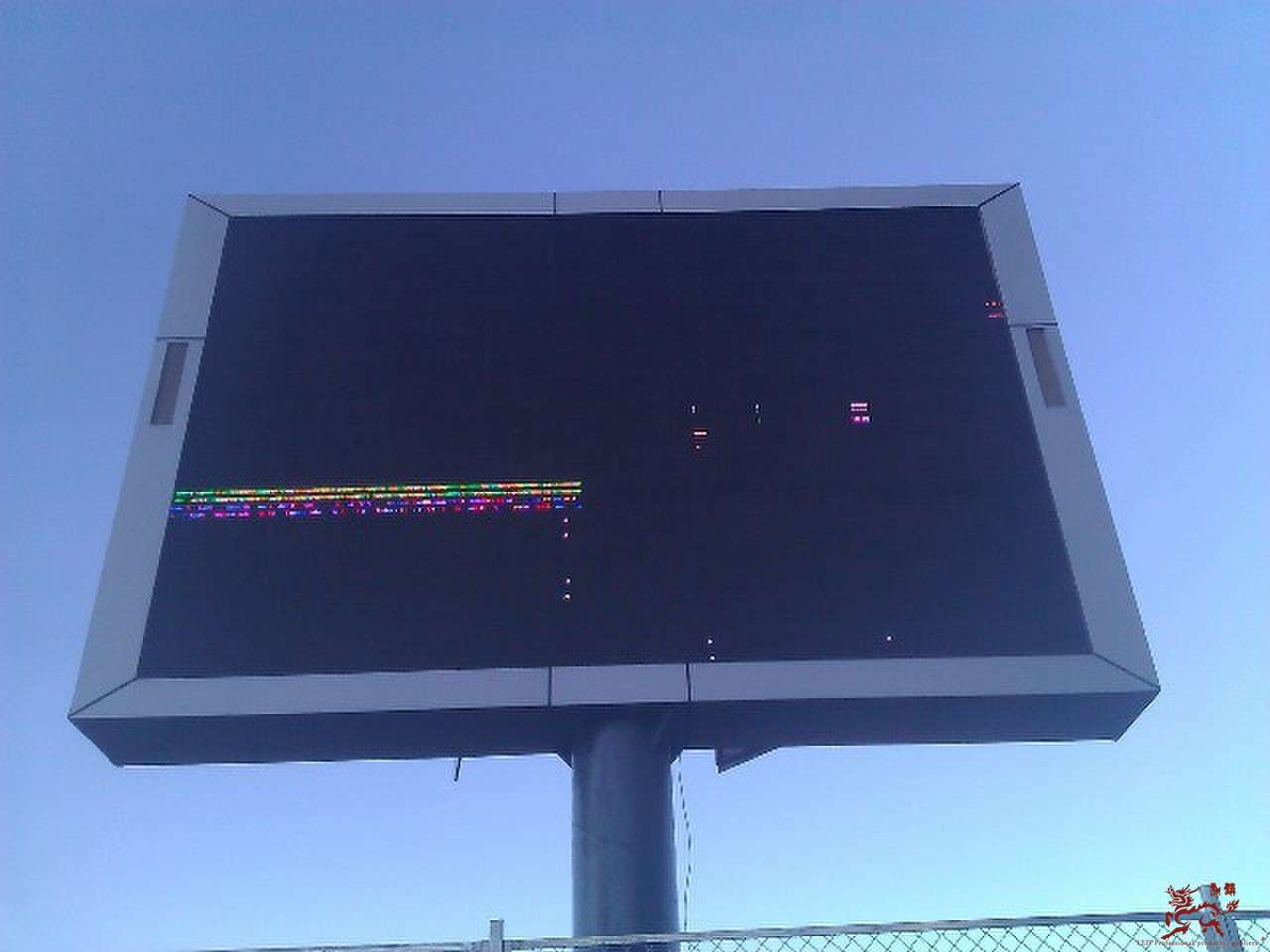

九．显示混乱，输出不正常。
1、单元板上的连接线、26P排线及其它一些电路是否正常
2、分别检测时钟信号、595OE端、锁存时钟、138EN端的信号（26P共分为13组，其中4组为时钟、6组为595OE端、7组为锁存时钟、12组为138EN端）输入是否正常，如是，则前面单元板输出端有问题，若否，则再查信号送至HC244后有无驱动，若否，则判断为HC244坏，用同型号的HC244换上。
3、检测HC595的11脚、12脚、13脚的输入端及HC138的4脚、5脚输入端有无短路、断路、虚焊，它们各自的电压是否正常，如否，则判断为所对应的HC595、HC138坏，用同型号的集成电路换上。
3、检测时钟信号是否短路到其它线路。
4、检测单元板的输出端有无短路现象。
注：主要检测时钟与锁存信号。
十．显示缺色。
1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。
十一.输出有问题。
1、检测输出接口到信号输出IC的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
5、检查输出的排线是否良好。
十二.单元板出现八点或16点行、列或单点不亮、长亮、暗亮。
1、目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
2、每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。
3、可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。
十三.单元板出现几行或整小区（单元板共分上下两小区）不亮、长亮、暗亮。
1、目测所对应的行管、穿心电感、集成电路是否虚焊、短路、断路，如是，将短路处断开及虚焊、断路处重新焊好。
2、用万用表测量各个行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；如否，则判断HC138坏。
3、用好的16P排线替换试一下，测量HC138地址输入 端1、2、3引脚电压、选通端4、5（电平有效）、6（高电平有效）及集成电路供电是否正常，如是，则判断为HC138坏，再则以（2）续查。（4）两小 区之间的5V连接线是否断开，如是，可直接用同等电源线连通（一般现象为整小区不亮、暗亮）。
4、测量单元板输入端的行信号（金手指26P可视为13组，其中8、9、10、11分别为L0、L1、L2、L3四组行信号）有无内部短路、断路及输入HC244后驱动是否正常，如是，则测量经HC244驱动输入HC138的信号是否正常，再以（2）续查，如否，则判断为HC244坏，用同型号的集成电路替换。
十四.单元板出现小区（单元板共分上下两小区）无红色或无绿色。
1、目测故障所对应的集成电路、26P排线有无虚焊、断路及5V电源供电是否正常（可直接用好的26P排线替换）。
2、单元板之间的26P连接线（26P排线的1、2脚为红信号，3、4脚为绿信号）以及前面的单元板输出（判断方法：拿一根长的26P论排线交叉互换连接出 现正常，则判断为后面有问题；反之，则前面有问题）是否正常，如是，再测量输入到HC244红信号，驱动后送至HC595的14脚是否正常（如是，并且HC595其它引脚都正常，则判断HC595坏，用同型号的集成电路换上）如否，则检查26P排线有问题及输入不正常。
十五.单元板出现小区（单元板分上下两小区）中间的上下两个模块都缺红、缺绿或着从不正常处开始至最后都缺红、缺绿。
1、目测单元板上故障所对应的集成电路如HC595是 否虚焊、短路、断路；如是，将引脚焊好。
2、检测5V供电是否正常。
3、用万用表测量故障所对应HC595的输入端14脚【 HC595的测量时应区分红渌集成电路、顺序排列为：红、绿（R、G）HC595的9脚为信号输出端，14脚为信号输入端】电压是否正常；如是，则判断HC595坏（在其它供电正常的情况下），用同型号的集成电路替换；如否，则检查前面对应HC595的9脚输出端电压、及电路连接线有无断开，如否，则判断为HC595坏，用同型号的HC595集成电路换上（替换集成电路HC595时，注意电路引线别断开）。 P10单元板维修技术资料
电源, 资料, 接口
相关帖子
led显示屏资料：包括p10单元板电路图等p10单红屏 整块单元板横着不显示关于 p10单元板电路图，有些问题不懂， 希望得到热心人的帮助测试卡3.0版本介绍【维修led显示屏单元板或led全彩外露串灯（发光字串灯）】自作做单元板还不买单元板，进来评评啊！谢谢p10半户外单元板维修资料p10单红维修问题 帮帮忙p10单红模组维修问题单元板单元板的故障维修技术，很详细！
分享到:
QQ好友和群
腾讯微博
QQ空间
收藏
评分
分享
淘帖
相关帖子
• 控制卡接口求鉴定• 一块电源带多少单元板• 早期的P10单红色户外板子，接口定义如下：• 求助显示屏安装方法• 请高手帮忙看看显示屏接口定义• LED显示屏接口为什么叫08、12？• 新手今天拼了个屏 装好试了都亮 可下午去不亮了• 开机2秒正常后面直接花屏 求大神指点 谢谢• 电源5V40A的能带多少板子• 求斑竹大大给份资料。。
点评回复 使用道具 举报
4
主题
20
帖子
254
积分
新用户
积分254
发消息
2#
shecaiwei 发表于 2013-5-4 12:15:23 | 只看该作者
LED控制卡两个送快递 10个送两个。
没有说数据通信连接不上的，但数据线和com口正常，应检查什么？
点评回复 支持 反对 使用道具 评分 举报
9
主题
60
帖子
1874
积分
新用户
积分1874
发消息
3#
漳州胜蓝 发表于 2013-5-31 12:50:22 | 只看该作者
LED控制卡两个送快递 10个送两个。
shecaiwei 发表于 2013-5-4 12:15
没有说数据通信连接不上的，但数据线和com口正常，应检查什么？
数据线是分直通跟交叉线 你接对了吗？
点评回复 支持 反对 使用道具 评分 举报
0
主题
1
帖子
45
积分
新用户
积分45
发消息
4#
Creative_design 发表于 2013-6-11 09:32:16 | 只看该作者
LED控制卡两个送快递 10个送两个。
现在的卡太多了，有没有只用点的卡。
点评回复 支持 反对 使用道具 评分 举报
