3.75室内单色维修问题

漳州胜蓝 · 发表于 2013-10-4 10:20:17

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

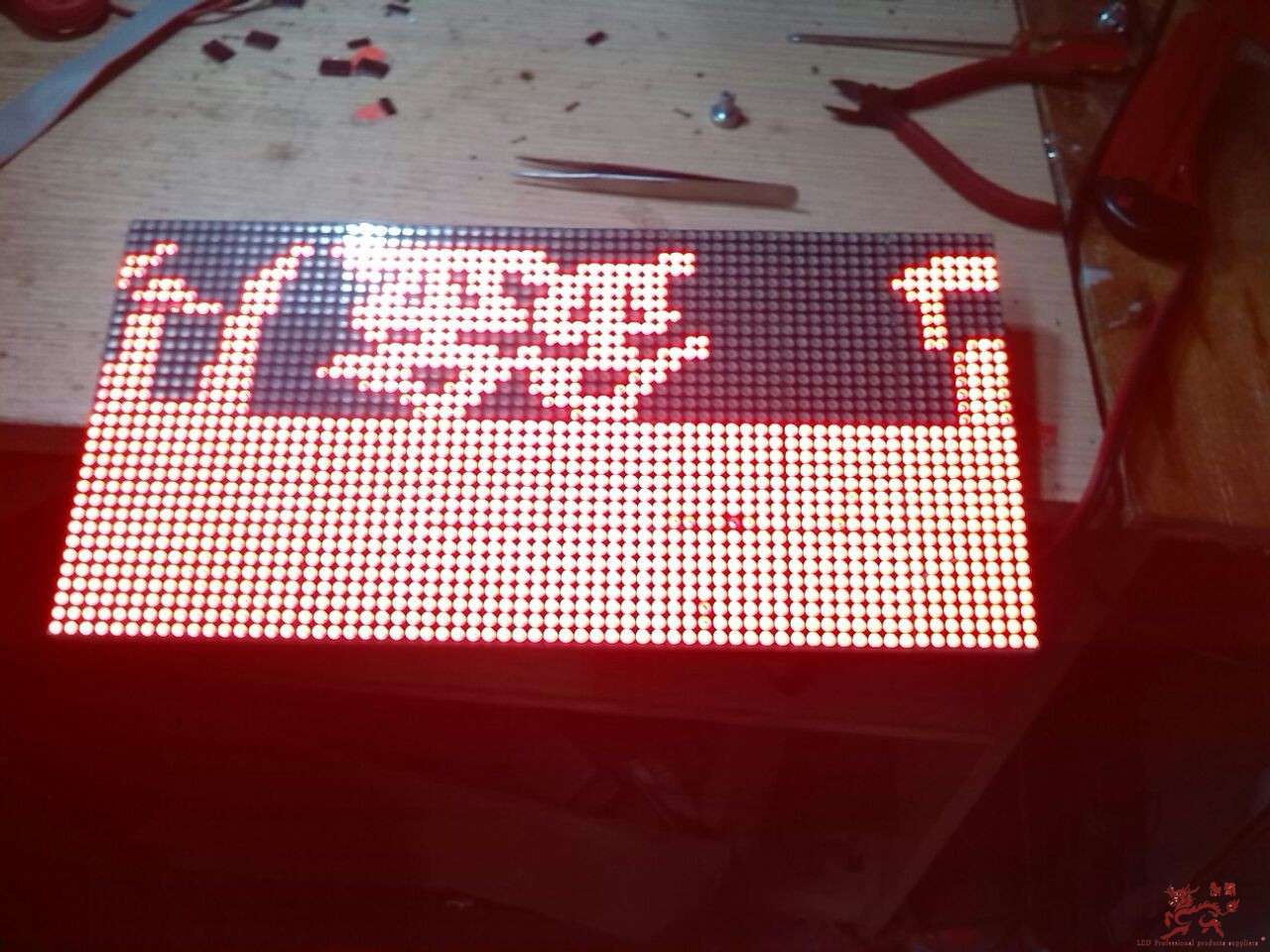

板子下半部分正常上半部分全亮换过第一个595 还有两个245都换过还是解决不了问题你看图片

610072652 · 发表于 2013-10-4 18:05:48

你测下R1走向看看有啥毛病没？？？是不是断了？？

610072652 · 发表于 2013-10-4 18:07:00

修好了发来大家学习一下吧《》》》。

一字路口 · 发表于 2013-10-8 12:17:55

不要着急换芯片首先测测信号可都通啊

shw641009552 · 发表于 2013-10-10 22:30:55

各位大哥，请问那里有专业的led显示屏单元板维修学习呢

D丶R · 发表于 2013-10-19 11:07:03

本帖最后由 D丶R 于 2013-10-19 11:24 编辑

你把排线插到控制卡的第二个08接口上看看下半部分有没有变化

漳州胜蓝 · 发表于 2013-11-11 09:31:21

谢谢大家的关心我修好了是上部分所有595IC的11/12脚连在一起，然后用切断铜箔一段一段排除确定好以后用飞线给跳过去了就搞定了再次感谢
