菜鸟提问：LED显示异常

weithei · 发表于 2013-8-28 16:20:05

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

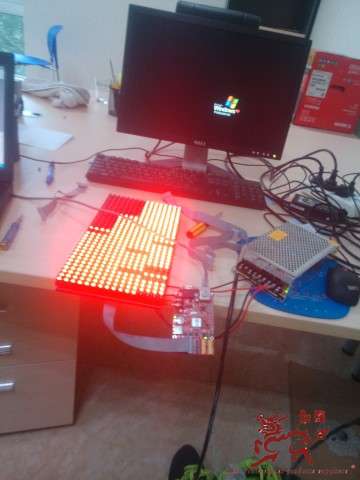

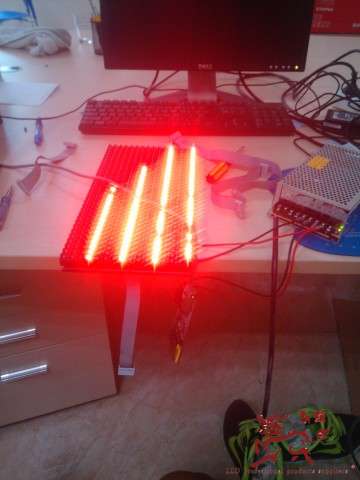

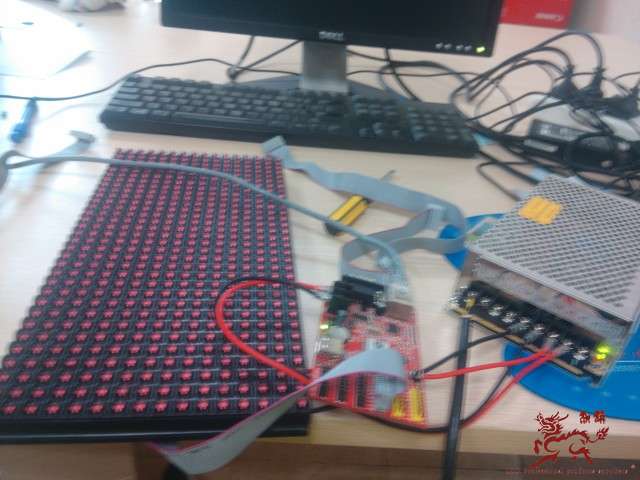

上午弄的时候断了一次电源后灯灭了延时1s突然闪一下，之后连单块模组连接的时候就出现照片中的状况：EQ2013-1卡，屏与卡的排线断开了只有几行残缺的灯显示；之后连接上正插排线后灯全灭，反插的时候成片的残缺灯亮。请问各位高手，是什么东西烧坏了吗？不是新手，不懂啊！！！麻烦哪位高手劳驾指点一下，感激不尽。

xplhr · 发表于 2013-10-21 12:01:55

笑问天发表于 2013-8-29 23:18
图片有点模糊。。根据面罩的方向分析。。兄弟卡应该接到单元板的左边【后面看】

人才，，通过图片都能看出来排线放错方向了

20121221 · 发表于 2013-8-29 17:13:25

不亮的那地方的595换下试试。

笑问天 · 发表于 2013-8-29 23:18:05

图片有点模糊。。根据面罩的方向分析。。兄弟卡应该接到单元板的左边【后面看】

weithei · 发表于 2013-9-5 11:43:03

笑问天发表于 2013-8-29 23:18
图片有点模糊。。根据面罩的方向分析。。兄弟卡应该接到单元板的左边【后面看】

谢谢哥哥，问题解决了。衷心的祝您：事业腾达！！工作顺心！！！

weithei · 发表于 2013-9-5 11:44:54

20121221 发表于 2013-8-29 17:13
不亮的那地方的595换下试试。

谢谢您，祝您工作顺心哦！！！

寂雨忧蓝 · 发表于 2013-9-11 16:01:43

20121221 发表于 2013-8-29 17:13
不亮的那地方的595换下试试。

弱弱问下，959是个什么东东？

xplhr · 发表于 2013-9-15 20:05:41

怎么解决的，贴出来让大家学习学习

为谁沉醉 · 发表于 2013-9-23 03:27:49

就是啊！我的也不显示跟你的差不多，怎么回事啊？

xlg · 发表于 2013-12-2 17:25:07

寂雨忧蓝发表于 2013-9-11 16:01
弱弱问下，959是个什么东东？

74hc595 芯片；；；不管是做屏还是做卡，这几个常规芯片还是要知道点好~！

博安999 · 发表于 2013-12-13 22:49:30

诣阔可以的卡，有用过。

jingqiang578 · 发表于 2013-12-15 18:52:59

楼主最终解决问题是排线接反方向了

jingqiang578 · 发表于 2013-12-18 09:05:50

最常用的通用芯片是74HC595。74HC595具有8位锁存、串—并移位寄存器和三态输出。每路最大可输出35mA的电流(非恒流)。一般的IC厂家都可生产此类芯片。显示屏行业中常用Motorola(Onsemi)，Philips及ST等厂家的产品，其中Motorola的产品性能较好。

weithei · 发表于 2013-12-26 14:44:17

我的问题已经解决了，是接线的时候出现错误了。
