这个F5.0的双色如何驱动起来。

zhtj521 · 发表于 2013-6-30 22:34:37

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

这个F5.0的双色如何驱动起来。

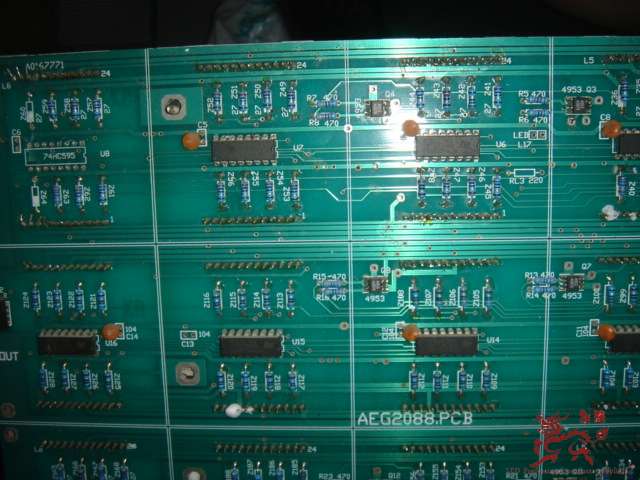

这个一张板子是32*64点的但是是分上下两排就是每个插针是管16*64点，但是插针只有8根位置，找到了，R,G,GND,LT,SK,OE,这样就用掉了6跟，这样就只有2根了。2跟接A,B不管用几扫，都是最多亮 3排，请教如何才能用起来，这个板子基本集成电路有244，595，138，这些和一般的一致，但是这个没有74HC04，这个是一个74HC161，请看图。

笑问天 · 发表于 2013-7-2 15:51:11

没有接口定义。需要测试才知道。

zhtj521 · 发表于 2013-7-5 12:41:03

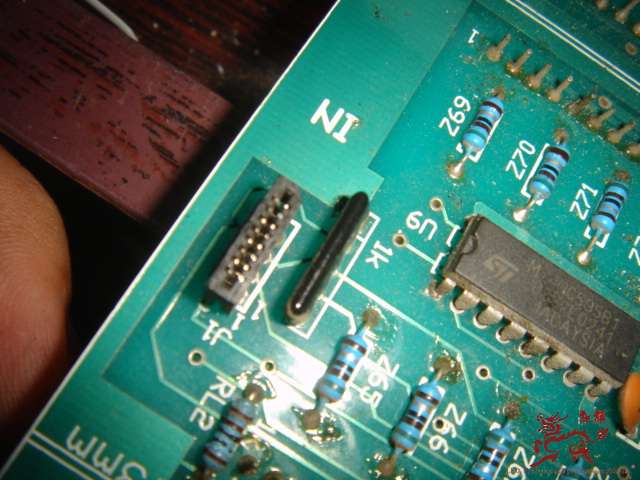

吧LED模块拆了两个下来，然后跑了电路，8个脚，有一个空的，都是双面板不是多层，强光手电照了，是有一个空的，然后其他的跑了电路，一个地，CLK,SK,R,G,oe,都有了，现在就剩一个脚了，这A,B,C,D,是一个脚进去的，这个用的电路是244,595,138，没有14或04，用的是一个LS161

zhtj521 · 发表于 2013-7-5 13:32:40

刚才又跑了下电路，基本是CLK和SK过244，R,G过244到59514脚，OE没有74HC04反向直接过244向后级级联，地线一个空脚一个，另一个是过244到74LS161的1脚，这个应该是ABCD信号，然后74LS161的14,13,12,11，脚对应是到两个138其中一个是1,2,3,4脚，另一个是1,2,3,6脚，这个如何才能使用，还是再加个244单独吧A,B,C,D信号转换然后接刀138上!!
