关于 P10单元板电路图，有些问题不懂，希望得到热心人的帮助

472975085 · 发表于 2012-11-27 19:04:32

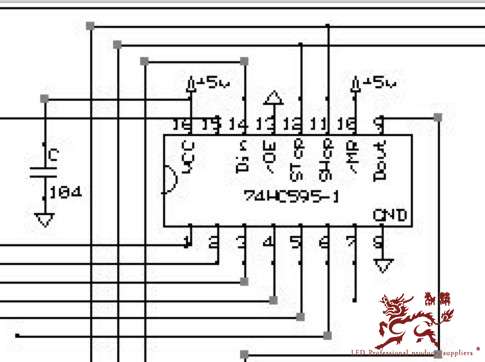

上图为PH10单色，16*32部分线路图，其中595芯片的输出角1，2，3，4，5，6，7，15各控制1到4行的8列的？还有第一个4953芯片的输出角7，8角控制1，9行，具体的行信号是怎么走的，希望大家给我讲解下，谢谢了

472975085 · 发表于 2012-11-27 19:22:02

其中595芯片的输出角1，2，3，4，5，6，7，15各控制1到4行的哪8列的，一直纠结这个问题

I.じ☆ve配角 · 发表于 2012-11-29 08:55:05

595控制的是4行8列，15脚控制1列的4个，1脚控制2列的4个，以此类推......................7脚控制8列的4个

472975085 · 发表于 2012-11-29 15:37:56

en,xiexieni
en,xiexieni
