祥云测试卡使用说明书

LED侧试卡介绍
    您在大批量生产或维修时，是否还依赖于LED控制器来做测试或老化?是否还在为花费太多的人力、物力而伤脑筋?我司的
LED屏多功能测试卡是您最明智的选择。我司多年从事LED产品的生产和研发。目前，我司研发出一种针对LED显示屏单元板或
整屏进行测试、维修和老化的LED屏多功能测试卡。这种测试卡功能齐全，能兼容市面上绝大多数LED单元板或模组:无需电脑
烦琐的设咒，操作简洁:还可以通过按键和拨码盘选择不同的显示方式和扫描模式。能够帮助企业提高生产和维修效率，同时也
是外出维修人员修屏的好帮手。
    您在生产LED单元板或模组过程中如果发现LED灯有漏电的现象，可以选用本公司最新研发的LED屏多功能测试卡，针对漏
电现象可以锁定到哪个灯，有了这功能就不用在漏电的行中，盲口寻找漏电灯管，操作简单一步到位。

一、系统功能介绍
  1.应用全面:测试、维修、整屏老化。
  2.测试全面:新的架构，新的方式，大大提高了生产效率。
  3.使用全面:一卡支持，户外、半户外、户内、单色、双色、全彩，扫描、虚拟、恒压、恒流模组。
  4.功能全面:斜线、竖线、横线、全亮、全暗、暂停、(红色、绿色、蓝色数据)、灰度、漏电检测.
  5.漏电检测:能高效的锁定漏电灯管，寻找漏电灯管不再盲口.
  6.使用灵活:无需电脑、只需简单拨码盘设置，兼容市面双排接口或单排接口HUB板。
  7.操作简洁:不同的显示模式，有相对应按键，更加方便快捷、操作上一步到位。


支持范田                   各种规格的静态、l/2、l/4、l/8、1/l6扫描，单、双色、全彩，虚拟模组或单元板
10个标准的
信号输出口                 HUB08(单双色)、HUB12(单双色)、HUB39(全彩)、HUB40(虚拟全彩)、HUB42(全彩)、HUB45
                                (全彩)、HUB75(全彩)、HUB97(全彩)、HUB98(全彩)、HUB107(全彩)。
双排标准的
芯输出                       标准双50芯信号输出完全兼容市面上双排50芯或单50芯(双色、全彩、虚拟)HUB板，根据
                                 模组或单元板选配合适的HUB板。(灵星雨标准接口定义:双色、全彩、虚拟HUB板通用接口)
特色功能                    》输出RGB信号任意选择

                               》通过按键可任意设置50芯输出信号包含(单双色、全彩、虚拟)
                                》斜线、竖线、横线、全亮、全暗、灰度(实现花点灰度)
                               卜漏电检测(功能强大推荐)
                               》数据走向检测(此功能可配合控制卡进行相关设置)
控制面积                       无限制
二次开发                      特殊模组可提供二次开发
应用领域                        LED显示屏模组或单元板生产商及LED显示屏维修人员

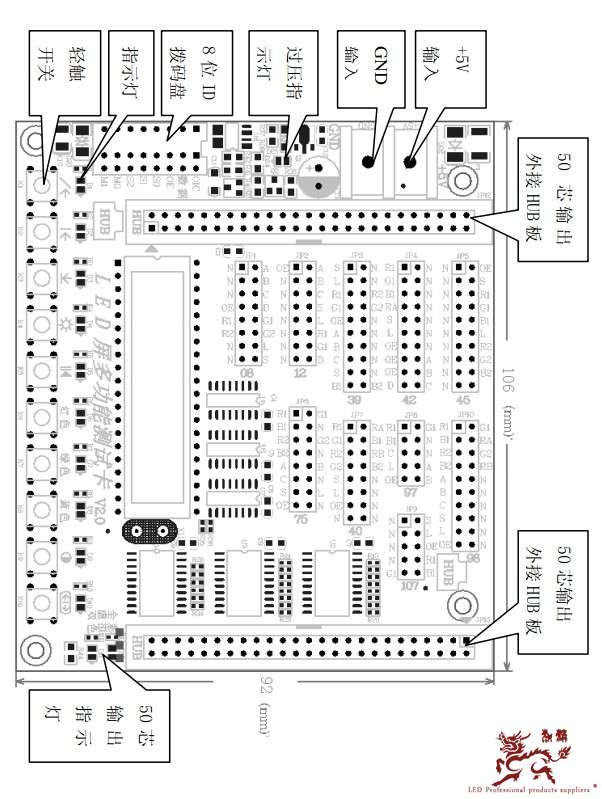

    硬件功能:

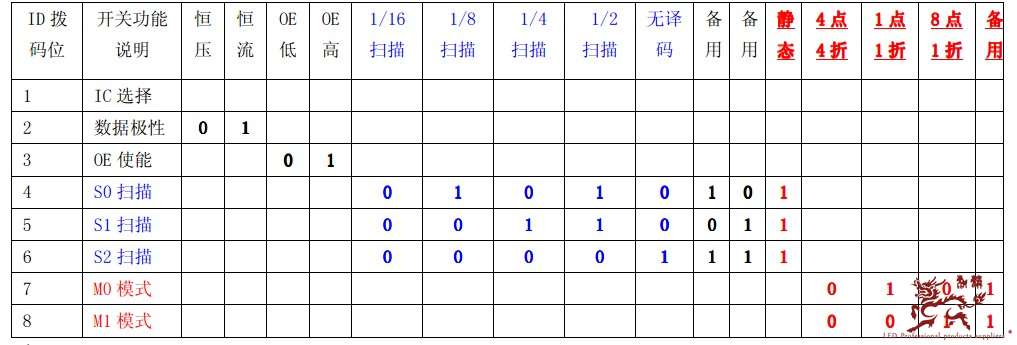

8位功拨码盘设里对照表


    注:
    ①表格中的，"0" OFF, "1" ON.
    ②无译码输出支持单元板或模组无译码芯片，测试板直接输出行信号支持范围(1/4扫描，1/2扫描)。
    ③当4 (SO). 5 (S1). 6 (S2)等于‘1”时为静态模式，7 (MO), 8 (Y2)位才有效.
    ④侧试板可与市面绝大多数显示屏棋组或单元板兼容。对应于各种显示屏棋组或单元板，必须选择正确的设It，如设It不当
    造成棋组或单元板扭坏本公司不承担贵任。(所有扫描棋组或单元板有I'M-]译码的都可用1/16扫描侧试)

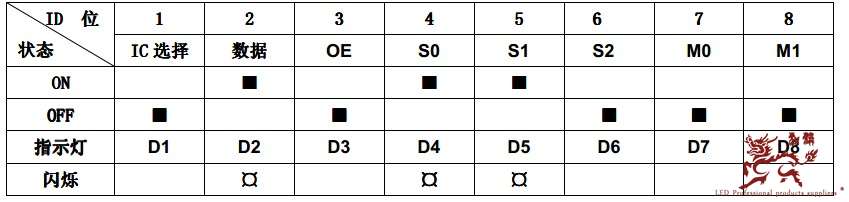

2.  8位功拨码盘和指示对应关系示意图如下:

    注:
          当设置81D拨码盘时所设置参数会在1到2秒转变到你所设置的状态在模组或单元板中显示，同时也会在DM-D8的LED
    指示灯上体现所设It的ID位(指示范日是当前开关所在ON位都会在LED灯上指示出来，指示灯闪烁两下回到原始轻触开
    关所指示状态)，此功能为了方便判断功拨码盘是否拨到位。
3.轻触开关K1-K10，指示灯D1-D12功能说明

按键使用说明:
①正常显示模式选择:K1斜线、K2竖线、K3横线、K4全亮或全暗、K9灰度，中选择。
(ZK4行停键可配合这儿种显示模式使用:K1斜线、K2竖线、K3横线，起到暂停和播放效果。
③显示颜色选择:K6红数据、K7绿数据、K8蓝数据，以上的三组数据可通过按键开关来选择。
.K9为复合键，单按灰度长按50芯输出选择，设置50芯输出说明如下:
      长按K9开关不放2秒后进入50芯输出口设置模式，D6(红)、D7(绿)、D8(蓝)，指示灯同时闪烁时放开K9键，根据实
  际外接的HUB板，HUB板对照表(http://www.ledl68.com/download.htm)根据类型栏，再按(K6单双色HUB板、K7虚拟
  全彩HUB板、K8全彩HUB板)，按完会自动退出设置模式D11, D12灯会亮相应提示，其它的指示灯回到原始显示状态。
注:此功能只对双排50芯输出口有效，侧试自带的10个接口无盆设里。外接叨日板(虚拟:包含虚拟全彩HUB板，全彩不
    包含虑拟全彩)。
⑤K10为复合键，单按漏电检测说明如下:
  注:此功能只针对扫描的单元板或模组有效，静态单元板或模组无需漏电检侧

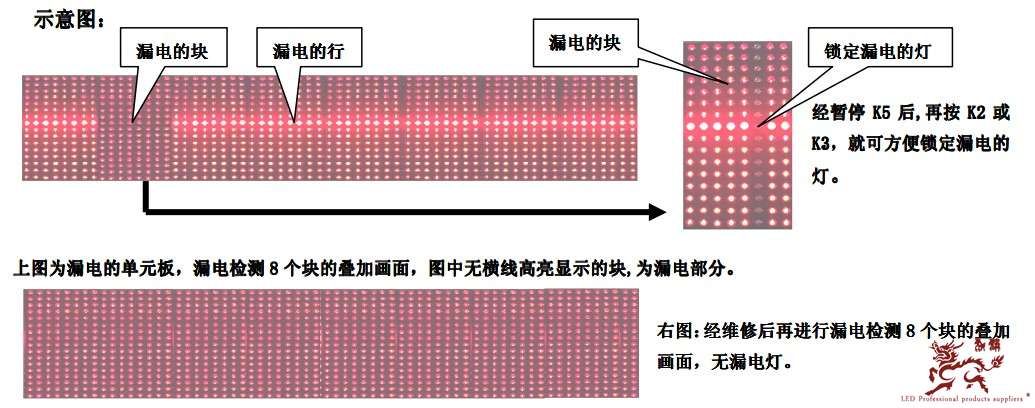

    进行漏电检测环境亮度不得太亮，否则着不清楚显示内容，漏电检测流程图如下:

    漏电检侧使用说明:
    进入漏电检测时D1, D5, D10指示灯会亮起，系统会自动移动
到每块显示，在移动过程中您是否见到比较亮的行?若移动结束，
整个模组或单元板显示的内容都为均匀亮度显示，无特亮的行，说
明本模组或单元板无漏电的灯。
    在块移动过程，如有发现其中一行或多行偏亮，说明偏
亮的行中有漏电的灯。
      举例说明:如第八行偏亮，那么在移动块的过程就要
  留意第八行的显示，在块移动过程中发现移动到第五块时，显示
  变均匀了，无偏亮的行，那么说明漏电的灯就在本块中，先按暂
停键，D2, D3指示灯亮起，按K2, K3键，左移或右移列，直到
  显示出偏亮的行时，停止按K2, K3键，在偏亮的行中不亮的那
  颗灯就是漏电的灯.
      注:为了更好区分汤电灯，可关闭无关颐色(K6
    红色、K7绿色、K8蓝色)，此功能根据实际选择。

)K 10为复合键，长按自动显示模式设置:
      长按K10, 2秒后自动进入自动显示模式包含(斜线、亮、暗、灰度自动循环播放)此功能和开机时的显示模式相同。
4.数据走向检测:
        K10为复合键，单按漏电检测，系统自动移动块显示，移动完整个模组或单元板，块所移动的方向就是数据的走向，此功
  能可配合LED屏控制卡对硬件进行设置。
    注:此功能只对扫描模组或单元板有效.

注意事项:
  1.电源供电:DC+5V，注意电源正负极性，当过压指示灯亮时，说明供电超过额定范田.
  2.正常模式指示灯有亮，但按键无反应，请检查电源电压是否过低，从而系统不能正常启动所倒置按键无反应。
  3.如电源在正常范田内，但测试卡无指示灯指示，请检查测试板外接的HUB板包含50芯输出是否有短路现象。
  4.外接HUB板时请注意插入方向，特别是双排50芯HUB板，缺口应朝上方向插入:而且比较容易插错针位，插入前应先对好插
    针位。
  5. HUB接口字符说明:N=地(GND), L=锁存(LAT或ST)、S=时钟(CLK), OE=行使能、R1. R2=红色数据、G1. G2=绿色数据、B1. B2=
    蓝色数据,A, B, C, D=行译码信号，F=悬空)。
  6.使用上应注意保护，防止导电物体，短路测试卡零部件管脚。
保修规则
1.本产品在正常使用状况下，半年内免费维修。
2.保修期的起始日期以产品发票日期或销售单为准，维修时请出示发票或销售单。
3.在保修期间，若有下列之情形恕不免费修理:
.由于没有按说明书上的要求使用而造成产品故障;
.由于自行修理改装以致损坏的:
.由于天灾、跌、碰撞、不当电压造成故障的:
.超过保修期或不属于免费维修的产品，本公司售后服务部仍将竭诚为你服务。
