请教08接口转接20针通俗图

故园听雨 · 发表于 2011-6-15 19:17:48

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

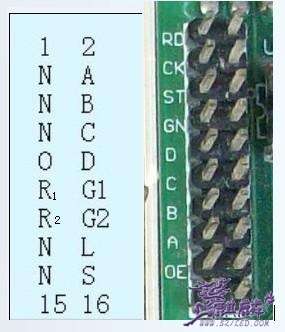

前些日子弄了些旧的点阵单元板.20针接口的.搞不懂.因而发了帖子求助于论坛.结论是需08接口跳线转接.因为是新手.20针接口只有一边有代码.不知从何下手.希望高手们给一个对应线路指导图.万分感谢.搞明白了就在坛主那购买电源.卡.排线.压钳等配件.也享受一下diy带来的乐趣.

笑问天 · 发表于 2011-6-15 21:35:32

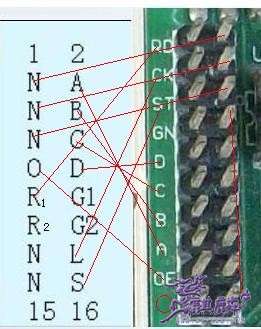

NNN就是接负极，我画的不一定对，万用表量了才知道

故园听雨 · 发表于 2011-6-23 00:39:43

本帖最后由故园听雨于 2011-6-23 00:41 编辑

那个20针接口我量了一下.右边10针全是联在一起的.左边的最下角.也就是0e下画红圈的那一个和gnd是不通的.也可能那根针接的不是负极.还请朋友们指点为盼.多谢了！

joemoux · 发表于 2011-10-17 08:54:28

北方电器 · 发表于 2016-10-13 20:19:08

joemoux 发表于 2011-10-17 08:54

这个表是干什么的，看不懂
