求跳接线方法

故园听雨 · 发表于 2011-6-13 23:35:22

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

本帖最后由故园听雨于 2011-6-13 23:42 编辑

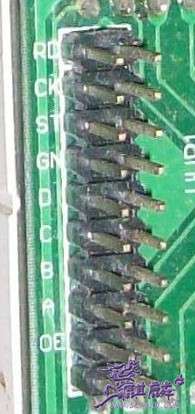

这是一款老式点阵显示屏.20针接口.接口边上只有一排代码.而且是九个.我是菜鸟.不懂该如何用08跳接.请老大或是朋友们给予指导.跳接的方法越通俗越好.

笑问天 · 发表于 2011-6-14 08:24:22

8 通用接口(八) 双色 16
贴片
2 A B C D G1 G2 L S 16

1 N N N O R1 R2 N N 15
这是08接口示意图
根据标号对接。
用跳线实验最快

故园听雨 · 发表于 2011-6-14 13:16:08

36011368 发表于 2011-6-14 08:24
8 通用接口(八) 双色 16
贴片
2 A B C D G1 G2 L S 16

谢谢老大,希望论坛越办越好.也希望更多的菜鸟家象我一样.在这里会有更多的感动.也会有更多的收获.闲暇时.手工diy更会给您带来开心与快乐！
