电子显示屏【单元板式】的组装步骤和要点

1. 门头LED条屏
门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。门头的LED条屏应用，将会是LED屏走向平民化的重要大转折。
2. 组装意义
LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数， 日趋统一，行业标准基本形成，所有零配件都已经模块化。为自行组装LED屏幕提供了材料保障。 LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。 加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。 所以自行组装LED屏幕，在当地销售，可以获得最大利润。

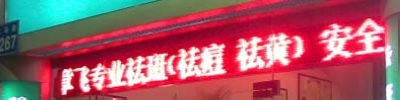

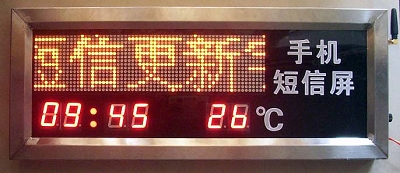

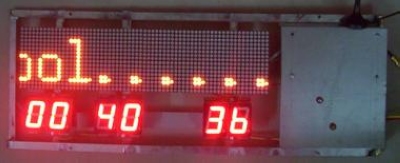

我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。效果图如下图:
LED条屏幕的分类:
LED横幅条屏幕的组成和小LED条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。这里着重说明与小LED条屏幕的区别。重复的概念或者不明白的地方请仔细阅读<手把手教你组装LED条屏幕>

	门头LED条屏	小LED条屏
对应教程	<教你组装门头LED条屏>	<手把手教你组装LED条屏幕>
屏幕环境	户内,半户外，户外	户内,半户外
应用场合	门头横幅，招牌	店面，柜台
亮度	超高亮度，能否在阳光下观看	高亮度
密度（点距）	30mm/20mm/15mm/12mm/10mm/7.6mm	7.62mm/4.75mm/4mm
屏幕大小	长度超过15米 高度超过0.5米	1.95m x 0.12m
分辨率	512x32 / 1024x64	256x16 128x32
字体	任意	16x16点简体宋
LOGO和图片	支持	不支持
扫描	1/16 1/8 1/4	1/16
控制卡	门头LED控制卡	低成本LED条屏控制卡
	-

单元板：
门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
亮度
一般用CCD为计量单位。由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。以下是各级亮度的定义：
户内亮度：白天需要日光灯照明的环境
       半户外亮度： 白天不需要日光灯照明，太阳不能直射屏，屏幕背景为墙壁，不透阳光
       户外亮度：太阳能直射屏幕屏幕，屏幕背景空旷，能透射阳光。
点距：
就是发光点之间的距离。主要是取决于观看者的距离。门头屏幕观看距离一般在30米内，一般采用不大于P16（16mm），常用为P7.62 。点距越密，显示出来的字笔画越细腻，点越多，单位面积的屏幕就越贵。
几分几扫描：

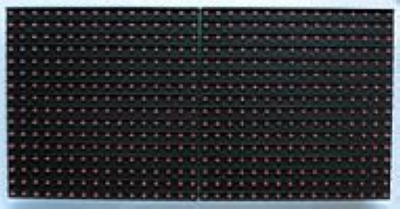

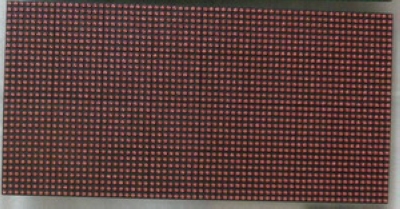

在LED单元板，扫描方式有1/16 1/8 1/4 1/2 静态 几种。如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。见下面的单元板（图B）一共有64x32个单红的LED灯，16个74HC595。（1个6025相当2个74HC595）
计算方法：LED的数目除以74HC595的数目再除以8 : 64 x 32 / 16 / 8 = 16扫

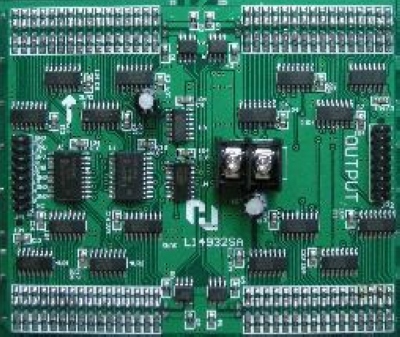

32x16个LED点，16个74HC595。
计算方法：LED的数目除以74HC595的数目再除以8 = 32 x 16 / 16 / 8 = 4扫
如果采用相同的LED灯，1/16扫的亮度要比1/8高，静态（1/1）的亮度是最高的。户内的屏幕一般采用1/16扫，半户外的一般采用1/16或者1/8。对于放置在屏幕经常受到猛烈阳光照射的环境，就最好用1/4扫描。

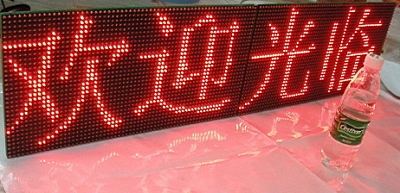

这次我们采用 <半户外F5(P7.62)单灯单红1/16扫08接口> 的单元板（图B），该单元板亮度高，价格便宜。

单元板的常见的问题：

1 是不是屏幕的亮度越来高越好呢？应该怎样决定屏幕的亮度？

答：不是的，屏幕亮度越高，价格就越高。亮度太高会刺眼，不舒适。要根据环境的亮度来决定屏幕的亮度。对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。如果是大马路，向西，周围没树，白天很亮，就用1/8扫。

2 点距这么多规格，那种好呢？越密越好？

答：不是的，越密就越贵。太稀疏的话，近距离看不清。对于横幅来说，7.62mm是比较合适的。有的店面 为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。

控制卡：

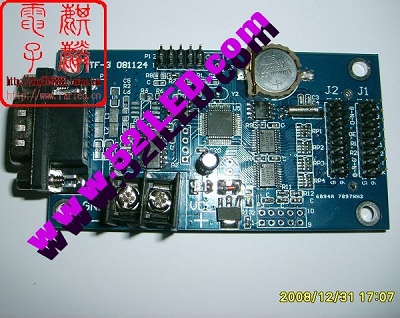

这里推荐使用门头LED控制卡，该款控制卡专门为门头LED条屏设计，使用简单，功能合适，价格优势明显。现在LED的市场竞争激烈，可以帮助你有效降低成本，提高效益。下面介绍一下控制卡的参数：
特色

• 最大支持16字单色或双色屏，即32*128或16*256。(1/16扫描时)
• 采用最常用的1/16扫描公板接口。
• 支持1/4、1/8扫描，
• 采用最常用的08接口。(可通过转接板支持12接口)
• 最多存储70条(可升级至450或950条)信息，每条信息512个英文字符或256个汉字或一幕位图。
• 自带16*16宋体点阵字库，包括一、二级汉字字库。
• 字库可更换（更改字体或加粗等，换字库免费，但只接受批量订单）。
• 支持文字竖行显示，实现对联效果。
• 支持RTF超文本信息，可对每个字符单独设置颜色、大小、字体。
• 支持bmp、jpeg、gif等各种图片格式，支持gif动画播放。
• 支持手动调节亮度或自动按照时间段调节亮度
• 支持按照环境光自动调节亮度（可选组件，另外收费）。
• 每条信息可以指定播放日期范围和时间范围，到时间自动播放，超时自动停播。
• 支持手动开关机或定时自动开关机。
• 自带时钟和备用电池，关电时间不会停止，可以在信息间隔插入时间显示，格式任意设置。
• 支持RS232通讯。（可更换为RS485通讯，只接受批量订单。）波特率支持9600、19200、38400、57600、115200。（RS485不支持115200）
• 可扩展温度、湿度等显示。（另外收费）
• 支持17种播放动画。
• 免费配套播放软件，功能强大，使用简单。
• 支持自刷新固件，方便维护。
• 软件及控制卡固件终身免费升级。
• 可根据您的具体需求，为您定做通讯协议。
• 承接各种OEM订单，为您量身定做。
• 电源及功率计算
  LED屏幕的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。
  数一下单元板上面595的数量就可以计算出功率的。如果屏幕只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。当然功率选大一点有好处。

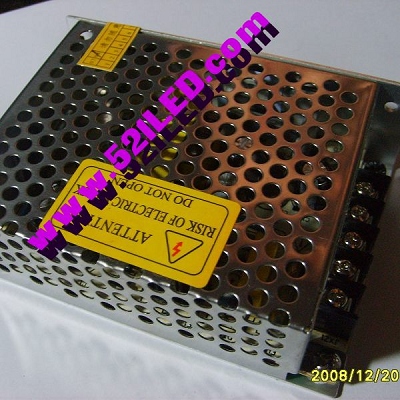

  这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A。
  提示：如何知道电源功率是否足够？屏幕全亮，测量电源的接线柱的电压，应该在5v-4.7v之间。
  连接
  由于门头LED屏幕涉及的部件种类繁多，之间的连接也比小条屏要复杂，下面举一反三，介绍各部件之间的连接，
  数据接口：

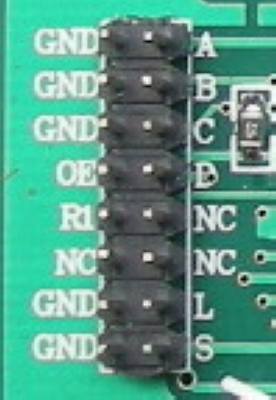

  由于不同的扫描方式，有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。控制卡一般采用08接口，当单元板的接口与控制卡的不一致的时候，就需要制作一根转换线。


  接口类型	08接口	04接口	12接口
  排列顺序	2 A B C D G1 G2 L S 16 1 N N N O R1 R2 N N 15	2 N N N N N N N N 16 1 S L R G O A B N 15	2 A B C S L R G D 16 1 O N N N N N N N 15
  图片			略
  	常见于 1/16 1/8扫	常见于1/4扫	常见于1/4扫


  LA=A，LB=B，LC=C，LD=D
  ST=LT=LAT=L，CLK=CK=SK=S，OE=EN，N=GND
  转换线制作
  法有3个、

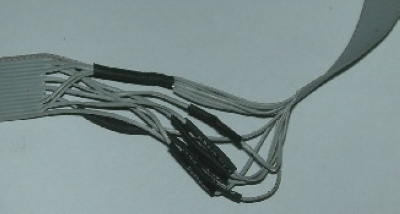

  1、把做好的排线中间剪断，重新排列顺序然后接好，捆上电工胶布。（这个方法最多人用 2、把排线撕开，重新排列顺序做头。（我最喜欢，因为我找不到胶布：）
  下面就开始，组装拉：
  步骤与<手把手教你组装LED条屏幕>是一样的，重复的步骤（如，电源布线，串口线制作等）我就省略了。
  1， 检查电源电压。看看是不是5V左右。
  检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
  2， 观察单元板和控制卡的接口

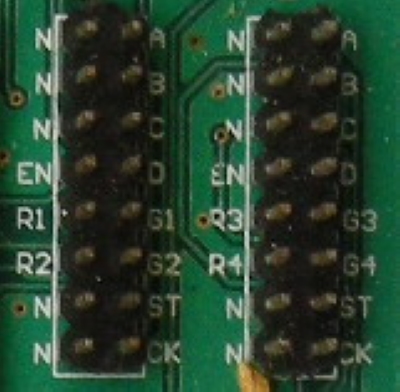

  控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。应该怎样连接呢？

控制卡接口---------单元板接口

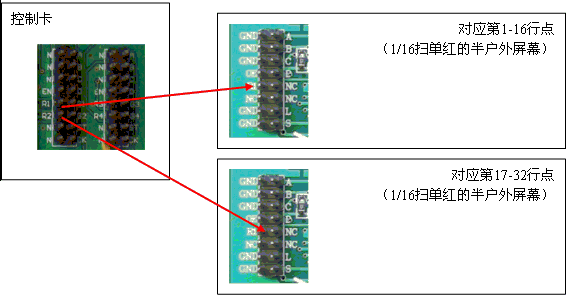

控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板 见下图

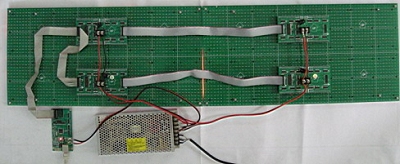

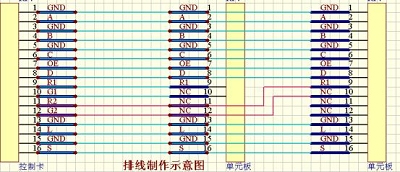

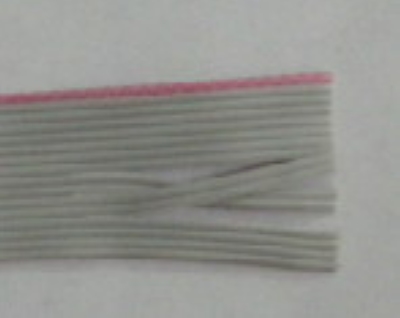

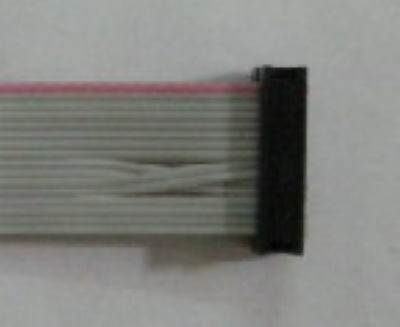

根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。
制作过程：(如下图，最后用LED-排线钳压好)

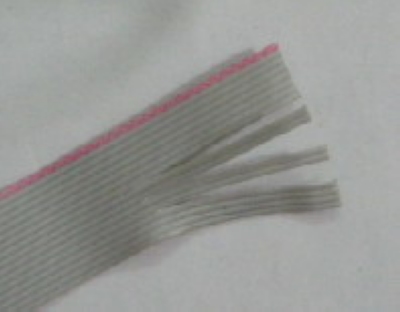

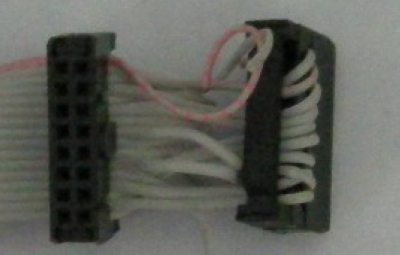

分开要调整的排线
按照要求错开排列
压好排线
双排压线示意图，当然，你有转接板就当我放p
3， 连接电源线。
电源线制作：

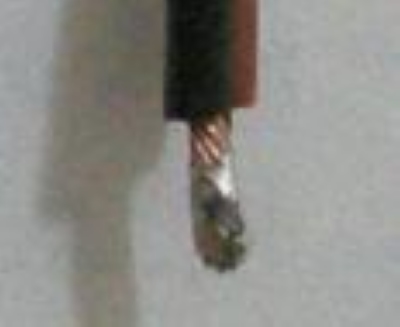

一定要先比画好长度，不要太长或者短，线头要上锡。

注意：

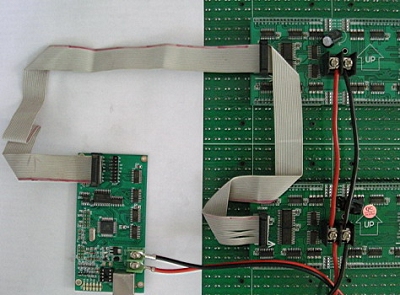

1 数据线，红色的边靠近上A（16PIN的2），不要搞反了
2 不交叉的排线头在最上，交叉的排线头在下面的板
3 检查电源线有没接错

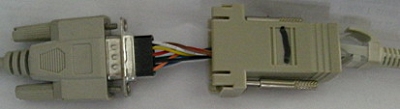

5， 连接串口数据线
这里推荐采用最快捷的网线连接法

对于长久的连接，推荐采用，焊接方法（具体见控制卡使用说明）
6，再一次 检查连接：红黑电源线有没反了，数据线方向，等。。
声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏幕，或者找专人现场指导，以防烧毁屏幕或者控制板。

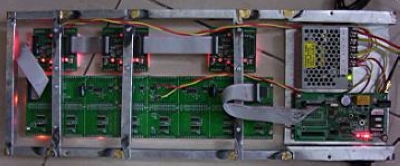

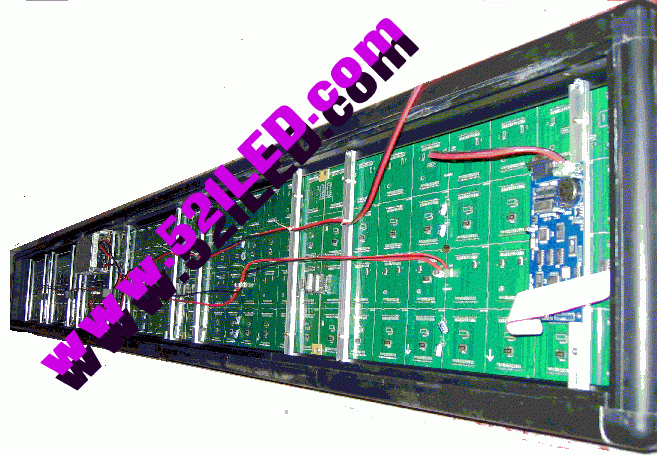

9， 制作外框，和组装
大家不要问我怎样做外框了，这个是一个属于五金的问题，看看下面的图片大家就明白了
