车载屏型材 P10专用，配件齐全

车载屏型材 P10专用，配件齐全
尺寸随意
适合P10使用
品名：红色P10纯显示尺寸16*96        454元

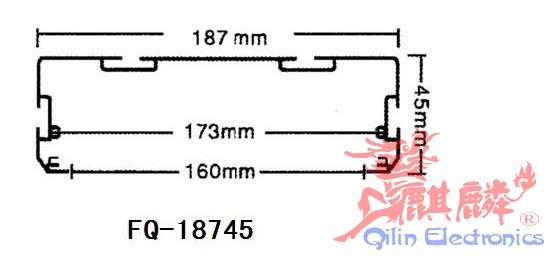

1: 车载屏型材0.96米：80元【P10定制长度32一块递增选择合适的尺寸】总尺寸：1米长 0.187米高不含支架。支架2公分高

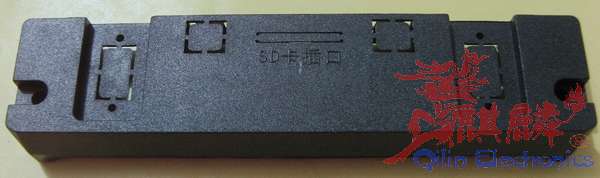

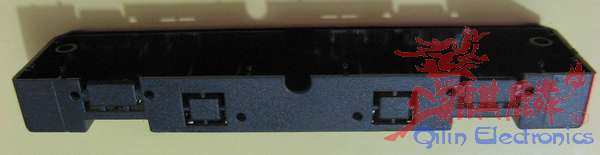

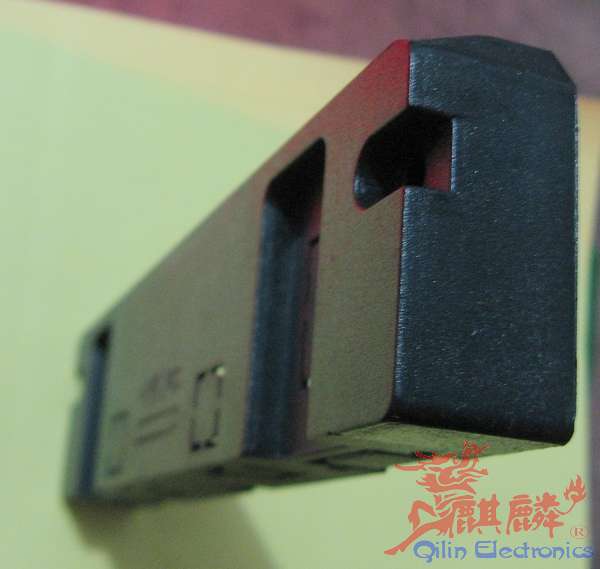

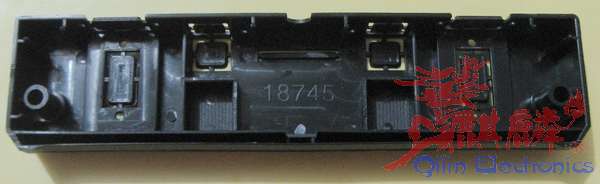

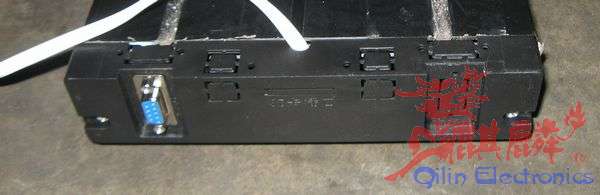

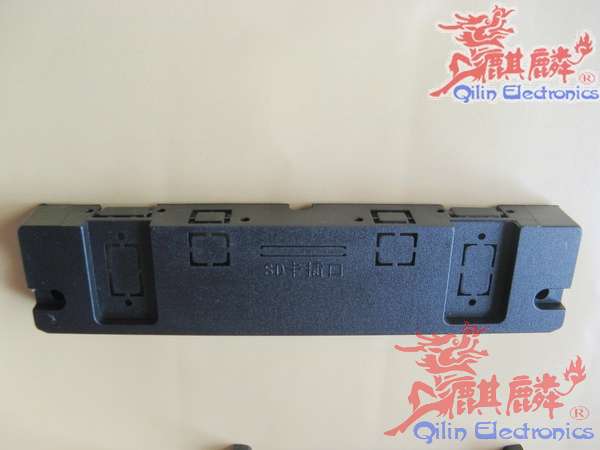

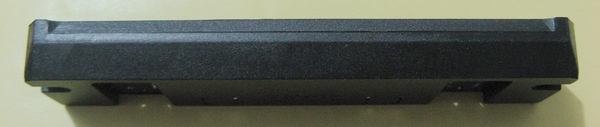

2：型材封头两个：10元【已经开好串口】
3：型材U型铝 螺丝 ：20元【内六方4套 自攻丝4个 铜螺丝20+6的12个 15+6的4个 5+6的4个 U型铝6根】

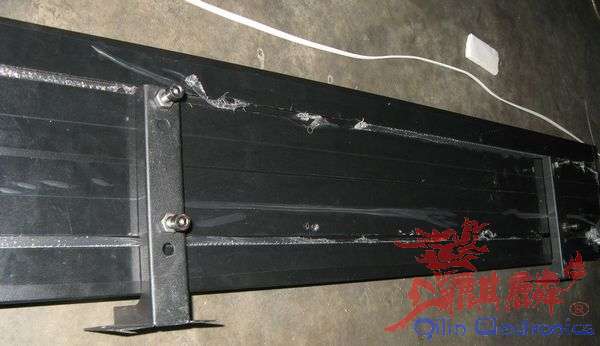

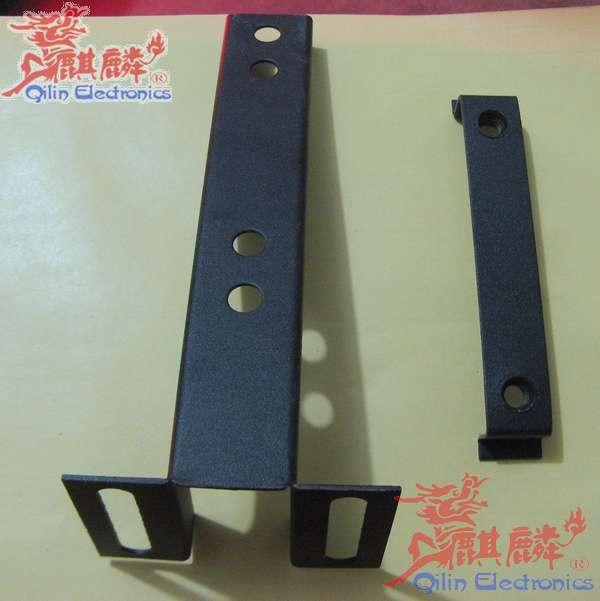

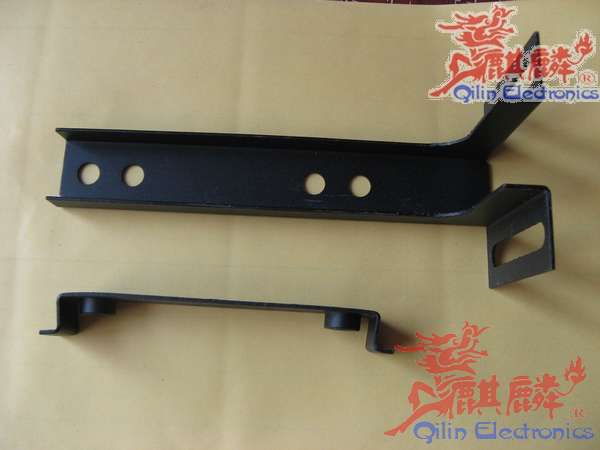

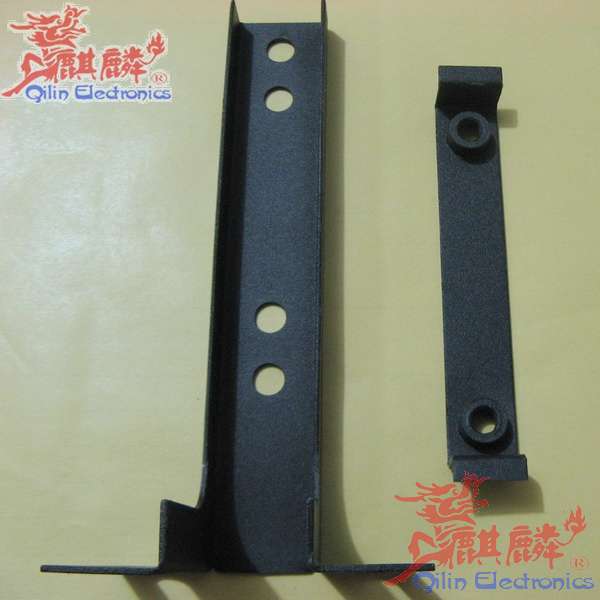

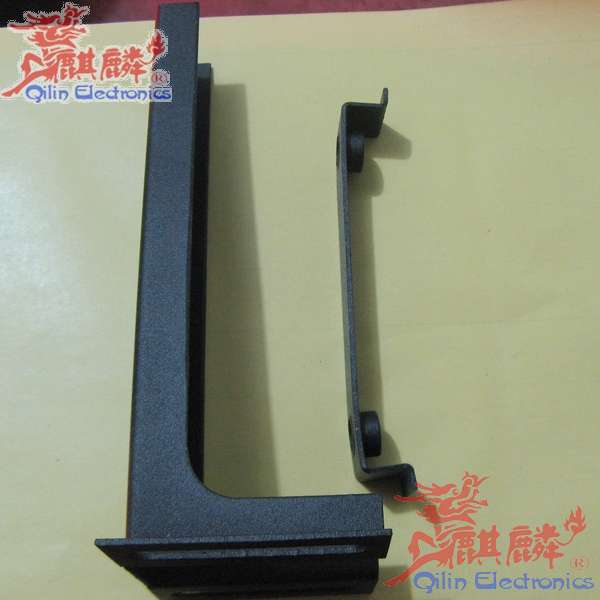

4：支架两套：40元【含扣板和底腿】
5：单元板三张：174元【P10半户外强力】
6：控制卡一块：70元【HD-S】

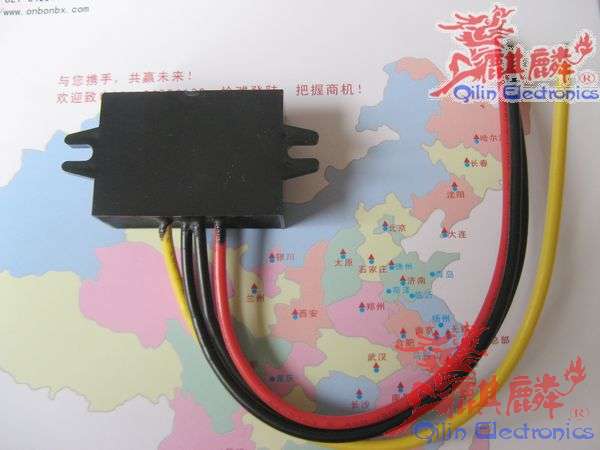

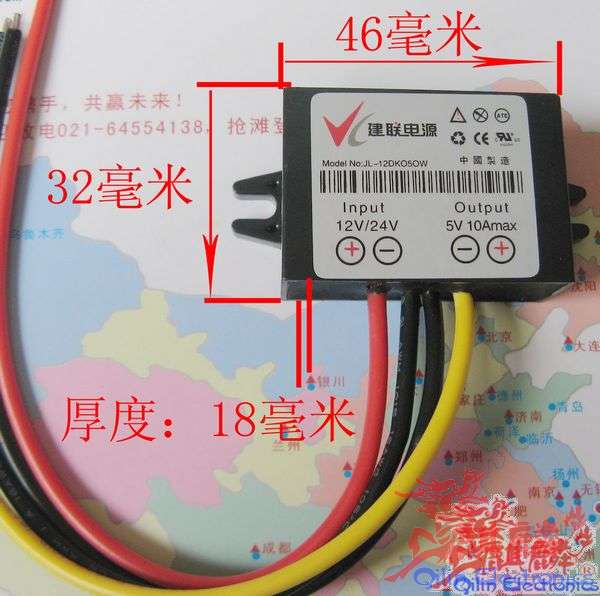

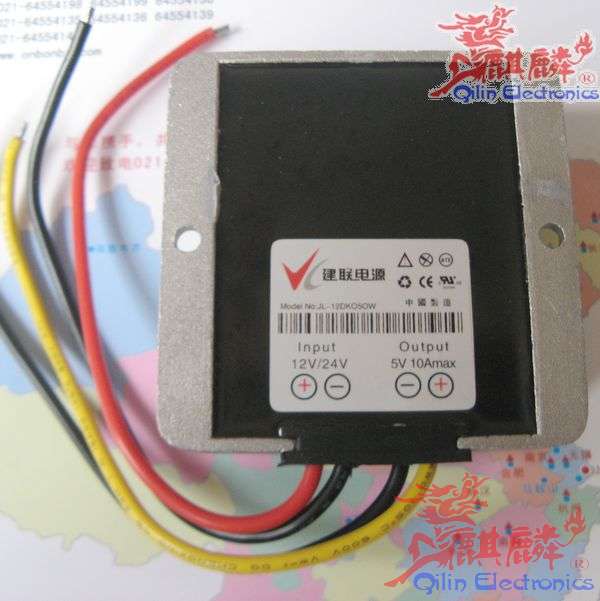

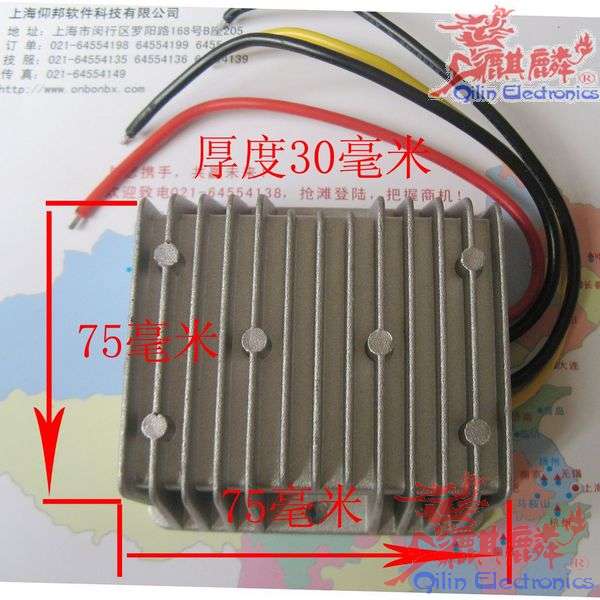

7：电源一块：45元【超薄电源一块10安5伏 DC12/24变DC5伏】
8：电线，附件：15元【1.2平方纯铜线5米 串口插座一对】
绿色或者蓝色P10纯显示尺寸16*96        565元
1: 车载屏型材0.96米：80元【P10定制长度32一块递增选择合适的尺寸】总尺寸：1米长 0.187米高不含支架。支架2公分高
2：型材封头两个：10元【已经开好串口】
3：型材U型铝 螺丝 ：20元【内六方4套 自攻丝4个 铜螺丝20+6的12个 15+6的4个 5+6的4个 U型铝6根】
4：支架两套：40元【含扣板和底腿】
5：单元板三张：285元【单蓝或者单绿半户外P10】
6：控制卡一块：70元【HD-S】
7：电源一块：45元【超薄电源一块10安5伏 DC12/24变DC5伏】
8：电线，附件：15元【1.2平方纯铜线5米 串口插座一对】
其他尺寸车载屏配件支持定制
可以更换U盘卡 无线RF短距离通信卡 GSM短信卡 GPRS无线卡 可以更换成全彩板
成品需要+150元制作费用

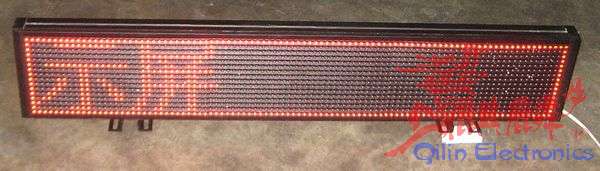

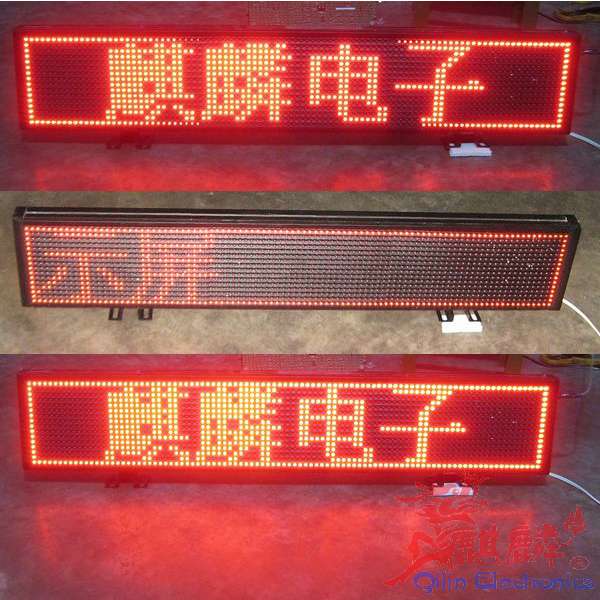

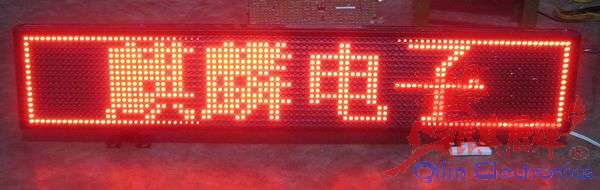

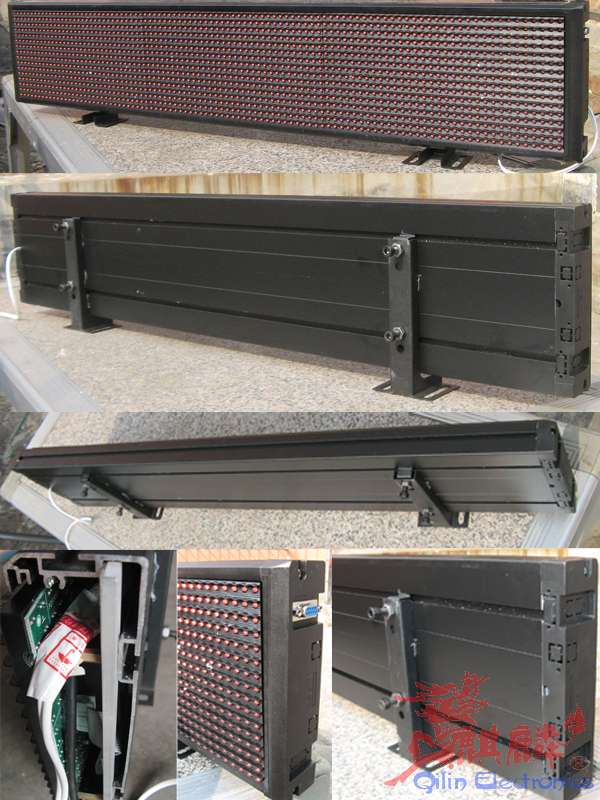

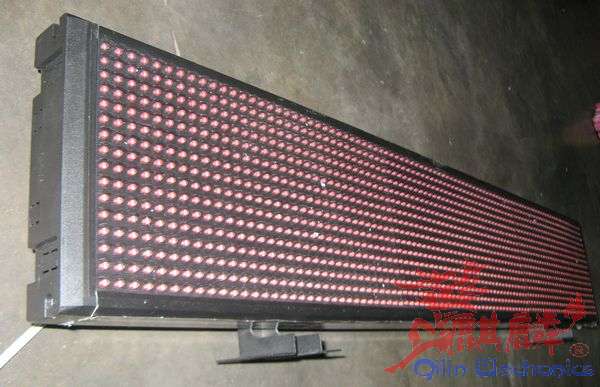

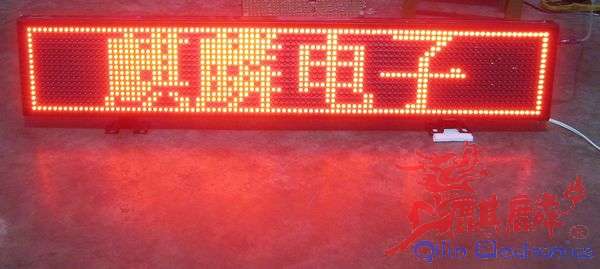

实物照片

宝贝描述

品名：红色P10纯显示尺寸16*96        454元
1: 车载屏型材0.96米：80元【P10定制长度32一块递增选择合适的尺寸】总尺寸：1米长 0.187米高不含支架。支架2公分高
2：型材封头两个：10元【已经开好串口】
3：型材U型铝 螺丝 ：20元【内六方4套 自攻丝4个 铜螺丝20+6的12个 15+6的4个 5+6的4个 U型铝6根】
4：支架两套：40元【含扣板和底腿】
5：单元板三张：174元【P10半户外强力】
6：控制卡一块：70元【HD-S】
7：电源一块：45元【超薄电源一块10安5伏 DC12/24变DC5伏】
8：电线，附件：15元【1.2平方纯铜线5米 串口插座一对】

绿色或者蓝色P10纯显示尺寸16*96        565元
1: 车载屏型材0.96米：80元【P10定制长度32一块递增选择合适的尺寸】总尺寸：1米长 0.187米高不含支架。支架2公分高
2：型材封头两个：10元【已经开好串口】
3：型材U型铝 螺丝 ：20元【内六方4套 自攻丝4个 铜螺丝20+6的12个 15+6的4个 5+6的4个 U型铝6根】
4：支架两套：40元【含扣板和底腿】
5：单元板三张：285元【单蓝或者单绿半户外P10】
6：控制卡一块：70元【HD-S】
7：电源一块：45元【超薄电源一块10安5伏 DC12/24变DC5伏】
8：电线，附件：15元【1.2平方纯铜线5米 串口插座一对】

其他尺寸车载屏配件支持定制

可以更换U盘卡 无线RF短距离通信卡 GSM短信卡 GPRS无线卡 可以更换成全彩板

成品需要+150元制作费用

制作步骤：

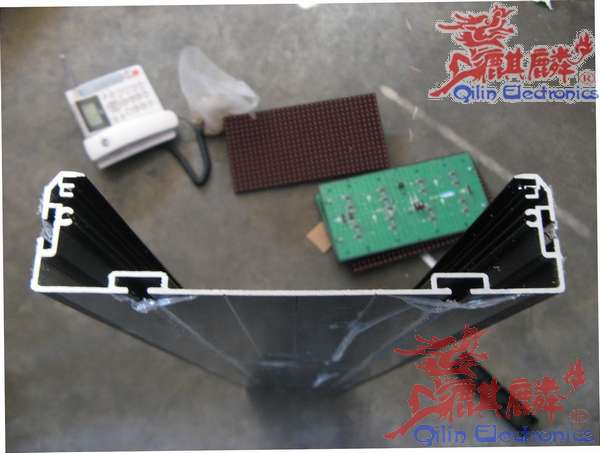

1：准备好材料各种螺丝，单元板。型材 注意我这里是演示，所以我的型材是裁开的，为了方便你能看到背后的情况file:///H:/0.jpg

第一步，单元板的四个角的螺丝上加上铜螺丝延长杆。注意，请用配送的20+6的延长杆是正好的。

file:///H:/2.jpg

注意，上完延长杆后，每个延长杆上都要上一个垫片，切记切记，，要不一会难你死

file:///H:/3.jpg

上完垫片后就可以上U型铝了，注意，有凹槽的一面是上螺丝的，光滑的一面冲着电路板，

file:///H:/4.jpg

下面是上好U型铝在侧面的照片

file:///H:/5.jpg

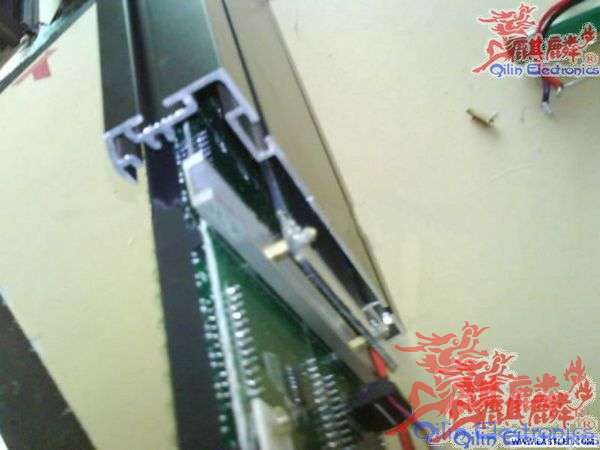

把他贴近型材，慢慢的对齐，一点一点的滑进去，不要硬推，U型铝就是卡在最下面的槽里的

file:///H:/6.jpg

大家清晰的看见，怎么插进去的

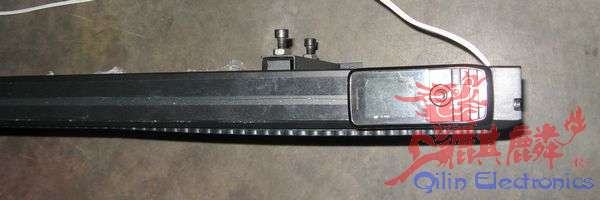

file:///H:/7.jpgfile:///H://9.jpgfile:///H://8.jpg下面我们来看怎么固定控制卡和电源首先我们把附送的铜螺丝上在控制卡上长的是15+6的铜螺丝，短的是5+6的，主要是为了让控制卡不至于碰触的什么地方短路。file:///H:/10.1.jpg下面我们开始固定电源，这个有点小窍门，首先我们吧最边上的单元板只上里面一根U型铝，外面的那根不上，这样我们把它向里使劲推，这样就露出的大概12厘米的地方，这样就足够我们上电源和控制卡了file:///H://16.jpgfile:///H://11.jpgfile:///H://12.jpgfile:///H://13.jpgfile:///H://14.jpgfile:///H://15.jpg最后就可以上封头了。。。file:///H://19.jpgfile:///H://17.jpgfile:///H://18.jpg

还在用铜柱啊，落后啊！！

看清楚兄弟，，车载的

{:1_137:}{:1_137:}{:1_137:}

不错这回指导价格了！

车载的 用磁铁不是很好 我的就是用的磁铁单元板总是出来

不用磁柱你有更好的方法？
不防指教一下啊

你的材料哪里买的 啊？
