全彩条屏制作记录

笑问天 · 发表于 2010-6-10 17:52:12

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

显示屏长度所需单元板：  8  块
显示屏高度所需单元板：  2  块
显示屏实际长度：  2.138米
显示屏实际高度：  0.602米
显示屏单元板总价：  2880元  半户外PH16全彩4扫(1R1G1B)16×16每块180元16块
显示屏长度点：  128
显示屏高度点：  32
显示屏的显示长度：  2.048  米
显示屏的显示高度：  0.512  米
显示屏所需控制卡：  415元  全彩双色单色灰度控制卡**全彩C卡1块
显示屏所需要电源：  116元  建联电源每块58元共计2块
显示屏所需型材总价含拐角：  153.360元  45*90黑色直角型材5.120米
显示屏所需龙骨：  24元  成品龙骨0.512米的9根
显示屏所需磁脚：  19.2元  半户外磁脚
简易防水箱体：  0元
附件：  0元
显示屏的实际面积：  1.287平方  整屏面积
麒麟电子为您计算的总价格：  3607.560元
整屏面积每平方价格：  2803元/平方  本价格为平均价格数据线总价格：  0米总计0元
-----------------
提示：本次计算来自【麒麟电子 WWW.521LED.COM】以上报价不含运费如果您有疑问请咨询网站客服本次计算为成本价格请报价注意

如果无法播放，请点击此处在新窗口打开

首先我们把改准备的配件都弄齐了，
为什么我要选同步异步两用呢，，考虑到是个条屏，播放可能会需要异步，我不能老开电脑啊，但是有时候又需要吸引点人的眼球，当然就选个两用的卡啦
首先，把框架支起来，我没有打螺丝，应为这是小条屏，不是很重，所以我直接在下面装好，如果大家碰到特别大的，最好是在现场安装

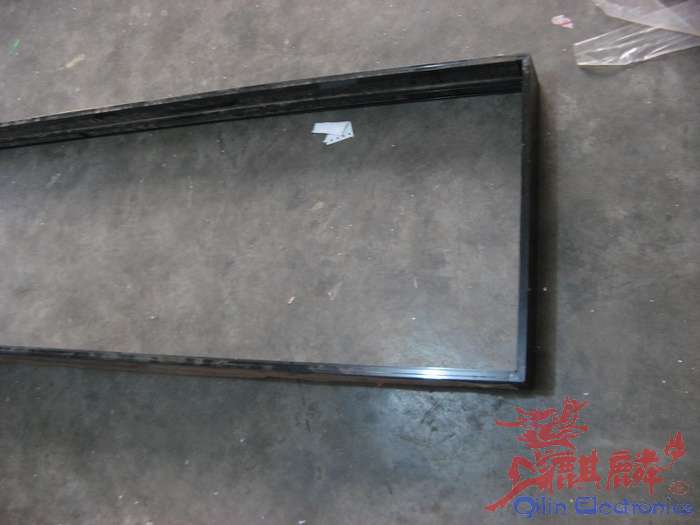

框架图

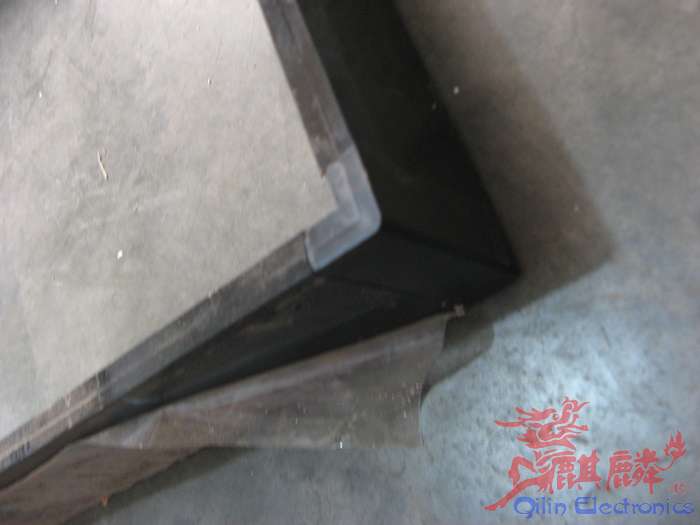

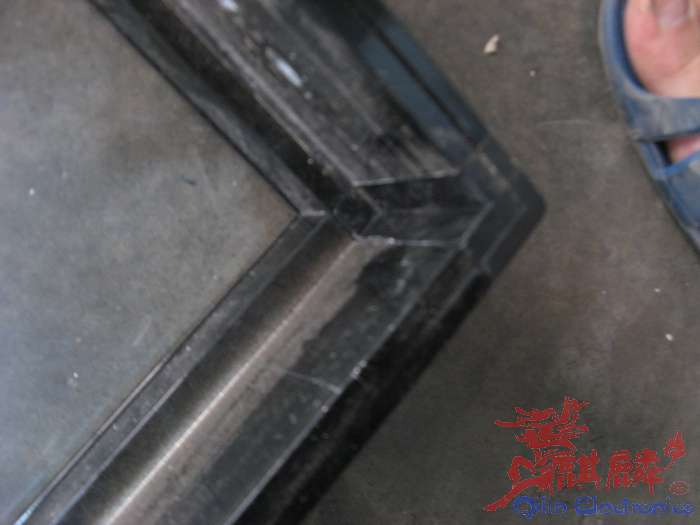

拐角的细节，我选用的是直角2590型的黑色拐角，比较好看吧

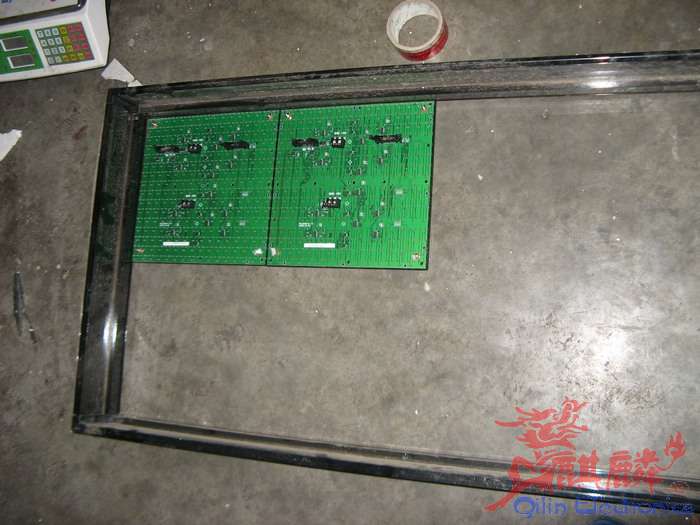

组好框架后不要着急上四个拐角的固定螺丝，先把单元板铺开，看看型材是不是合适，
因为我比较懒，这样上龙骨的时候也不用一个一个量距离了，

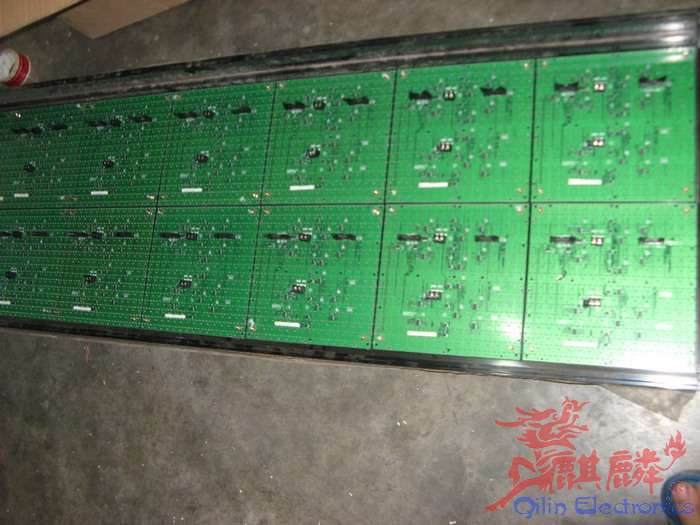

排好的照片排好后检查型材不是太紧，也不是太空就可以了

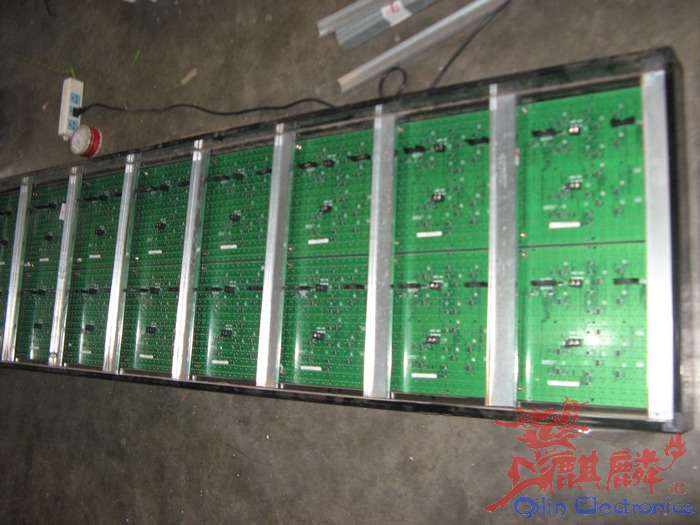

然后我来把裁好的龙骨铺上

中间的两块单元板公用一根龙骨，龙骨看准位置，一定要让两个磁脚都可以完整的吸附上

打好龙骨的固定螺丝，这个时候，框架就可以轻松的拿起来了，注意，这个时候，我还是没有打固定螺丝，应为这样一会安装单元板比较容易
我们把框架拿到一边去，开始处理单元板

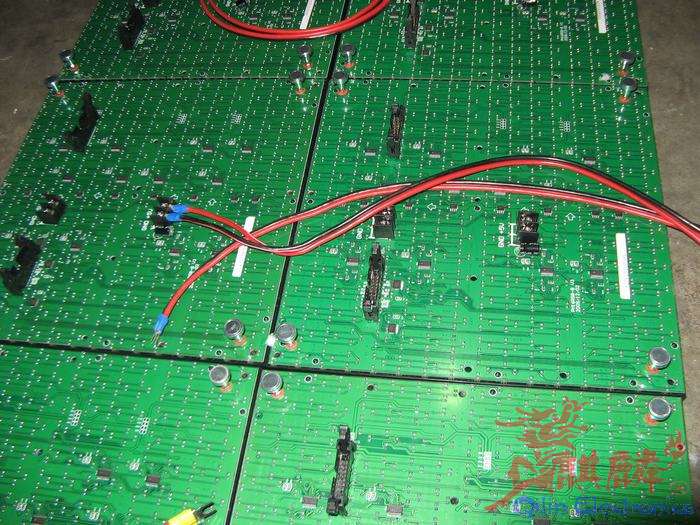

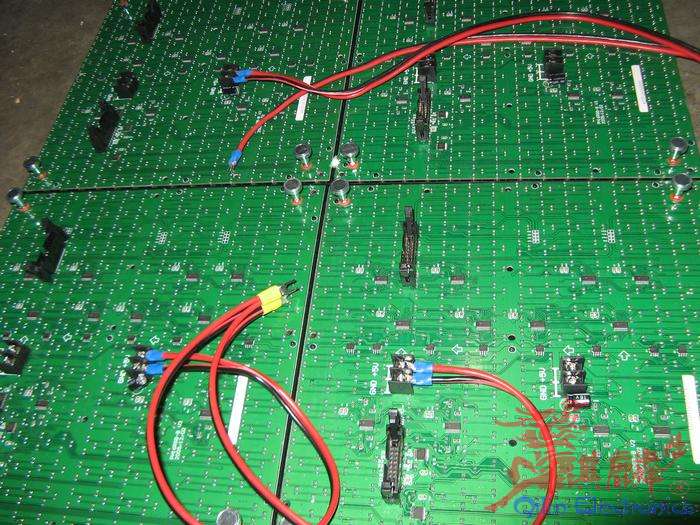

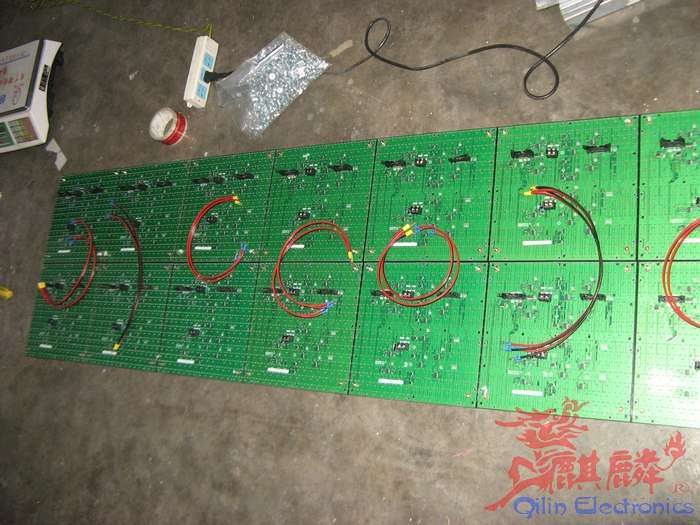

单元板处理什么呢，电源线，磁脚，
老规矩，，COM是负极，+V是正极，

磁脚也要拧好，这个时候，我们把框架正面向上，开始安装单元板，注意遮阳帽的方向一定要一致

一块一块，不好着急，对好位置，调整好缝隙

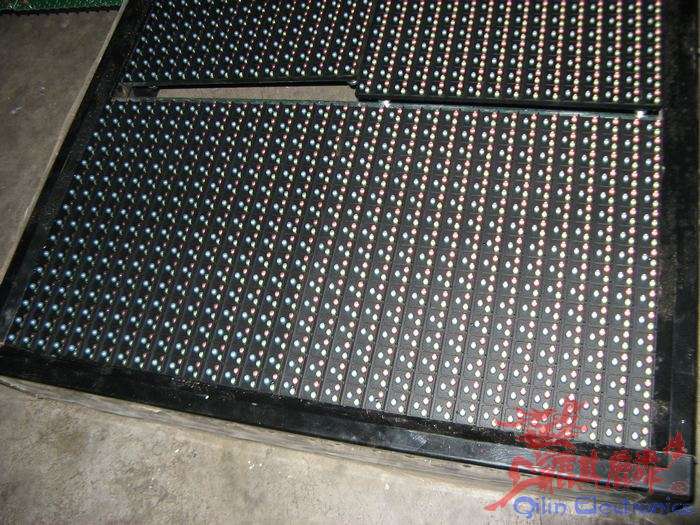

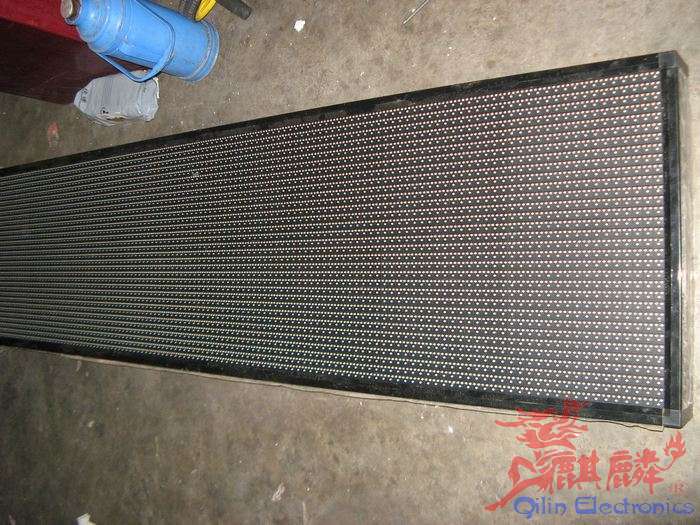

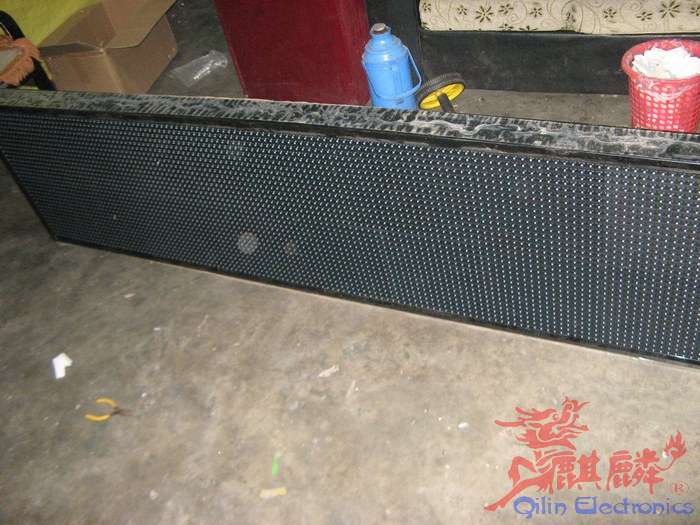

调整好的照片

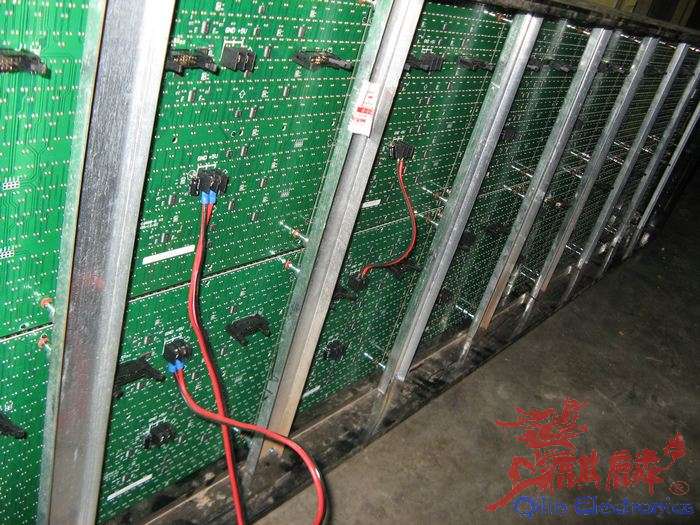

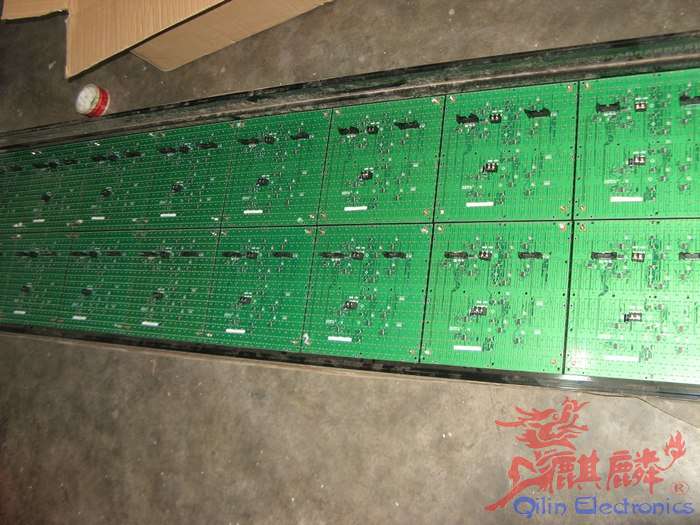

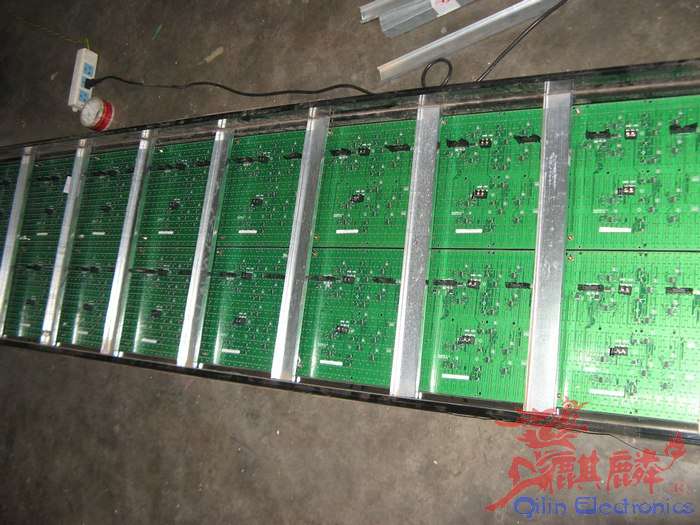

后部调整好的照片

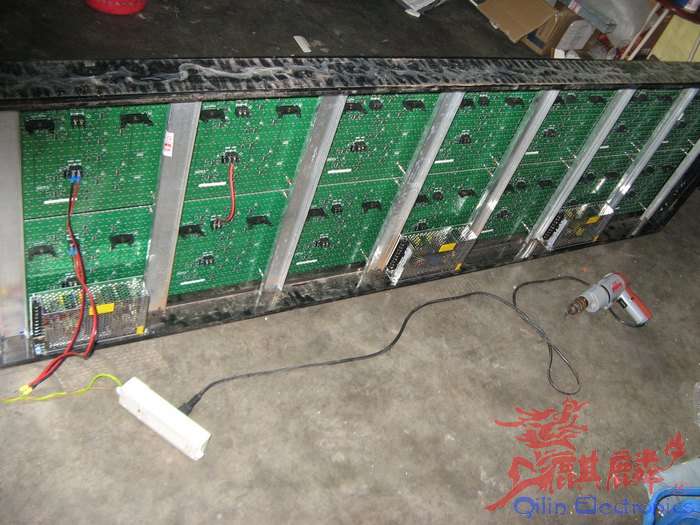

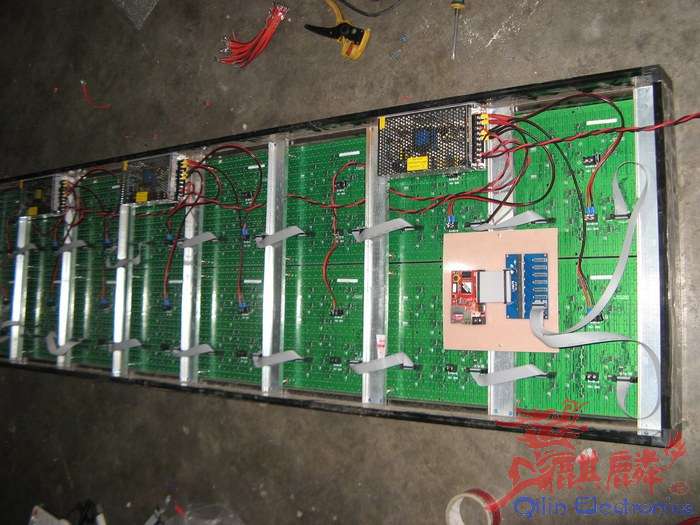

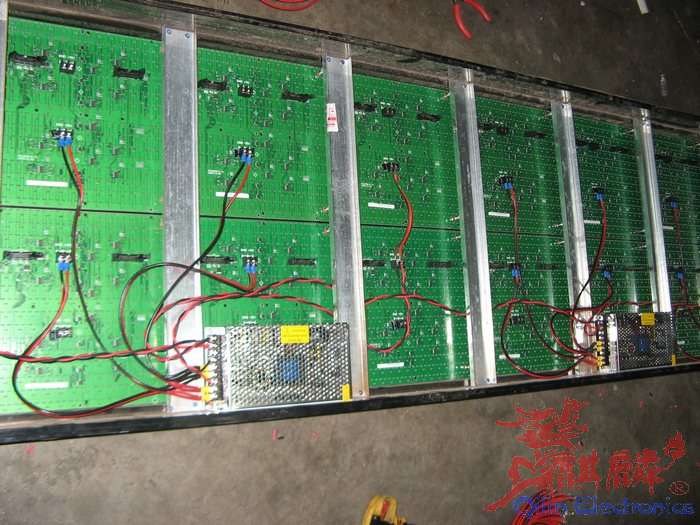

调整好后，我们就要安装电源了，如果你需要长时间让屏工作的话，不妨多用以块电源，那样保险
一块电源并不贵，比烧了电源耽搁事强

电源的分配以接线距离最短为好，

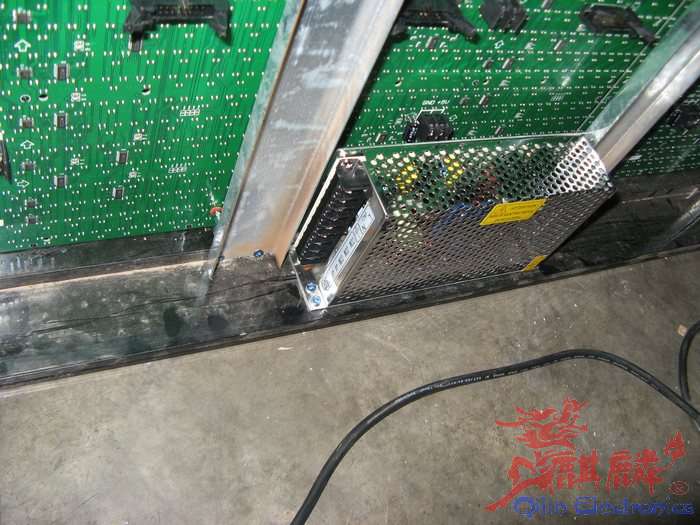

当然，一般都是平均分开，然后用螺丝固定到边框上

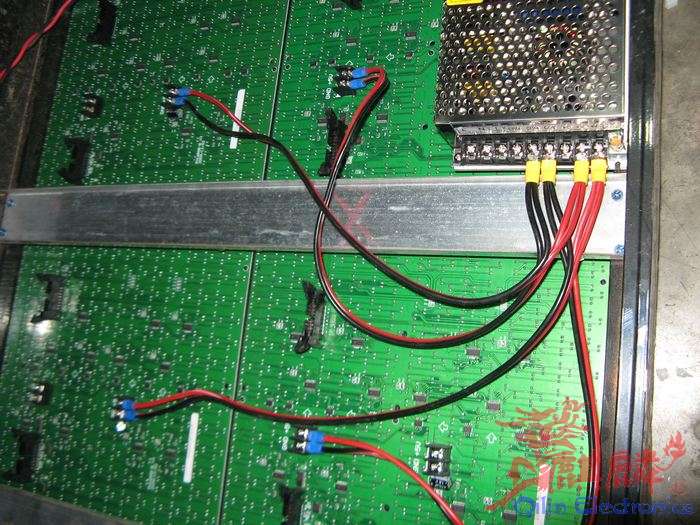

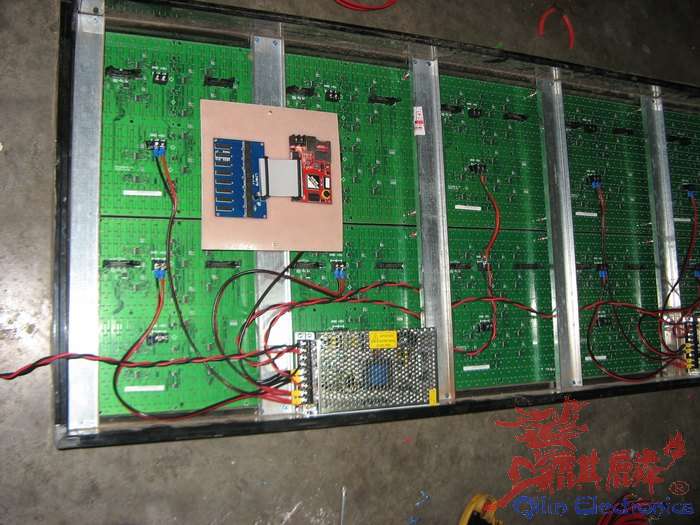

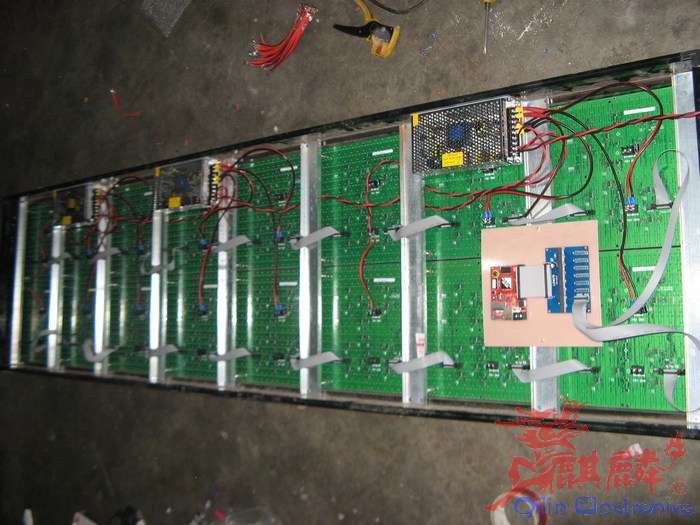

然后我开始布电源线，先接5伏线，电源和控制卡，电源和单元板，这个时候顺便固定下控制卡，因为我是做的样品，控制卡没有很好的固定，大家可以用磁脚，绝缘板，很好的固定住单元板

接完电源后，请吧排线一一对应插好

然后我们就可以连接电脑来测试了
根据各种软件来设置你的控制卡，以达到你的要求！
