不知道控制卡 HUB12 与 HUB08接口是什么意思的兄弟必看！

lxx3268 · 发表于 2010-5-30 21:19:56

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

本帖最后由 lxx3268 于 2010-6-12 07:30 编辑

赌个咒：看了不转载，生个娃娃没得Pi眼！草，没办法，我都是被逼的，麻烦大家也快转吧！你们也不要怪我……

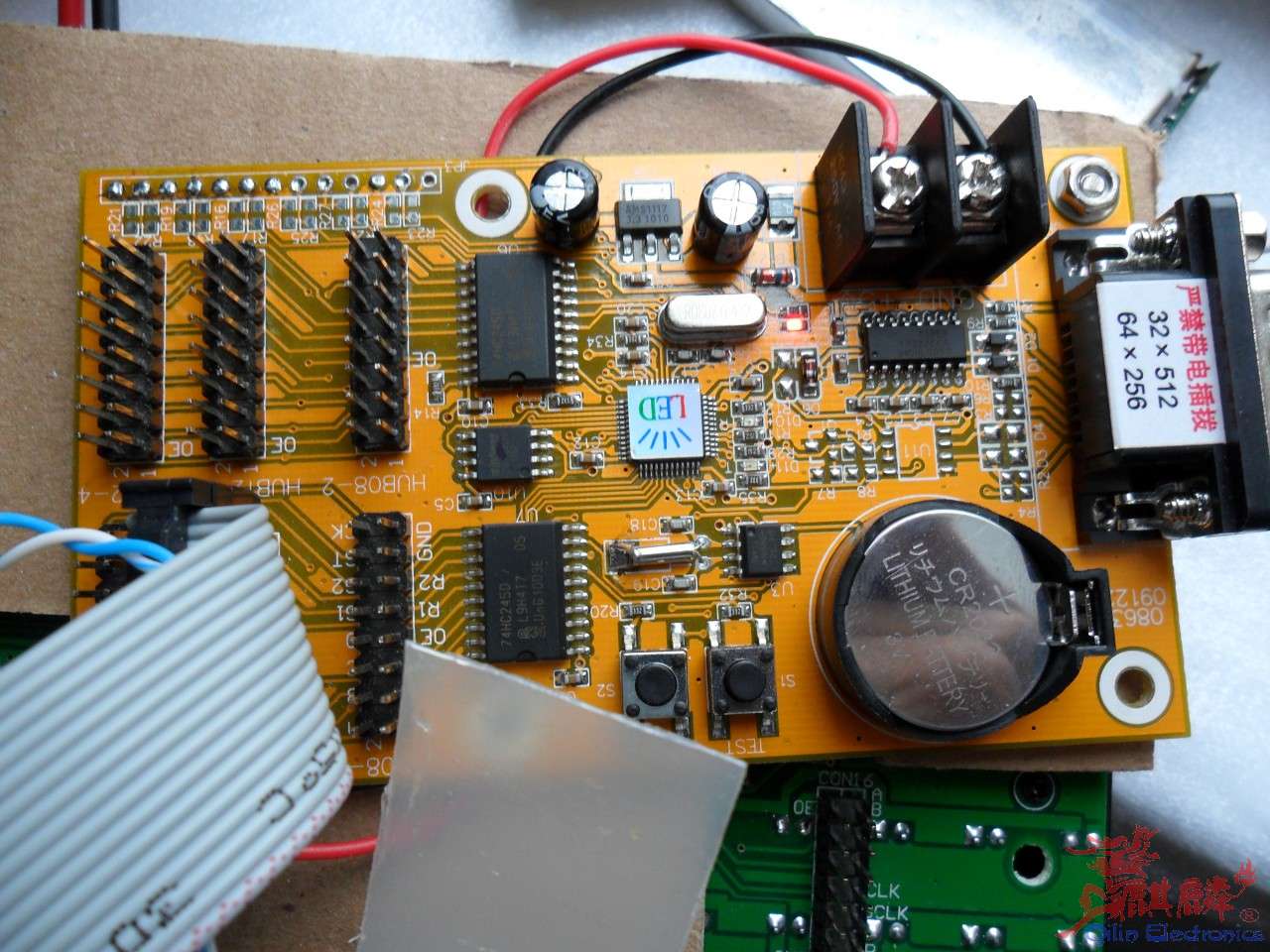

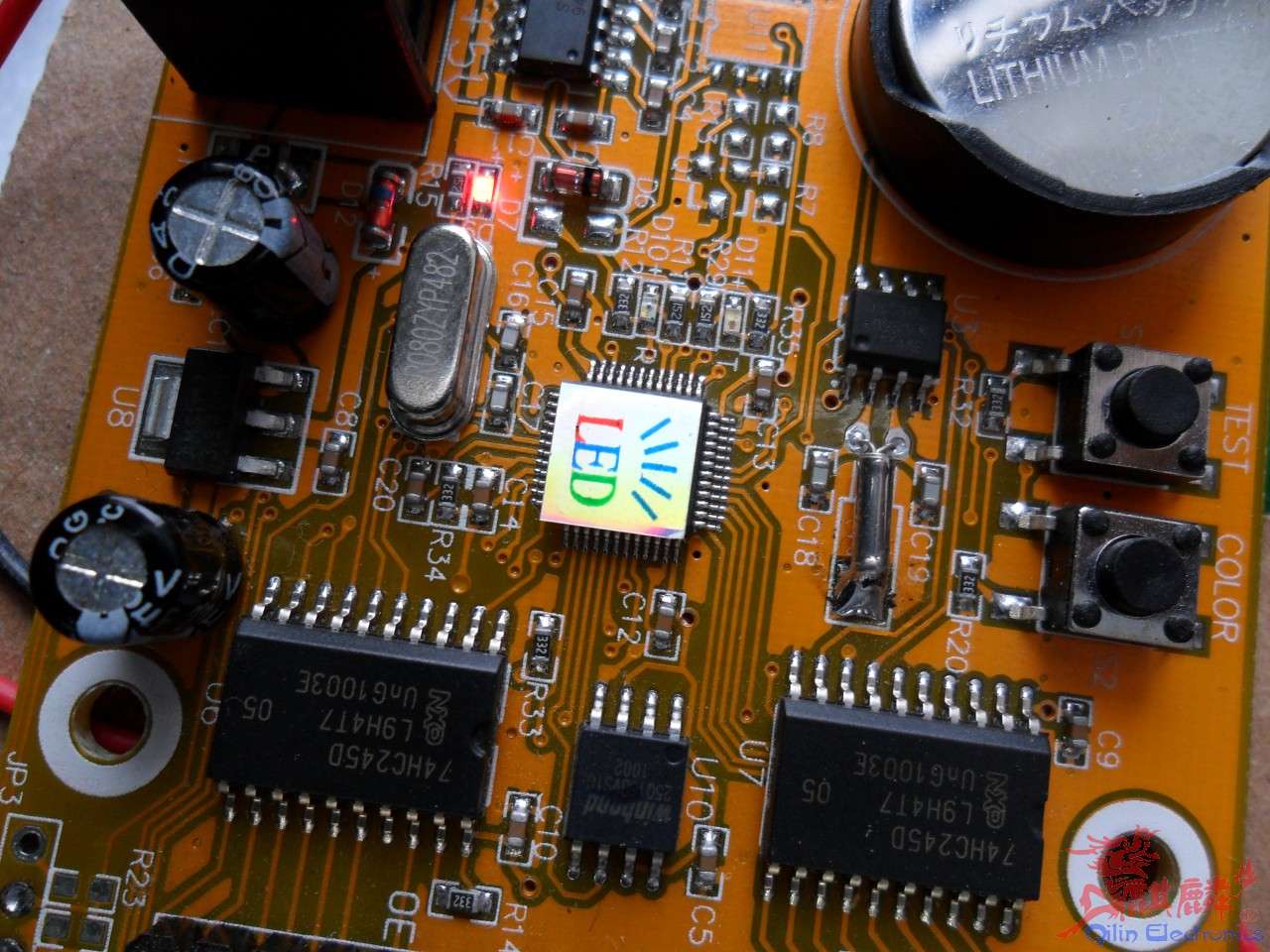

目前LED控制卡的常用接口标准有: HUB12 与 HUB08,二者的区别的HUB08集成了红\绿两条信号线,而HUB12仅有一条红信号线.

如果无法播放，请点击此处在新窗口打开

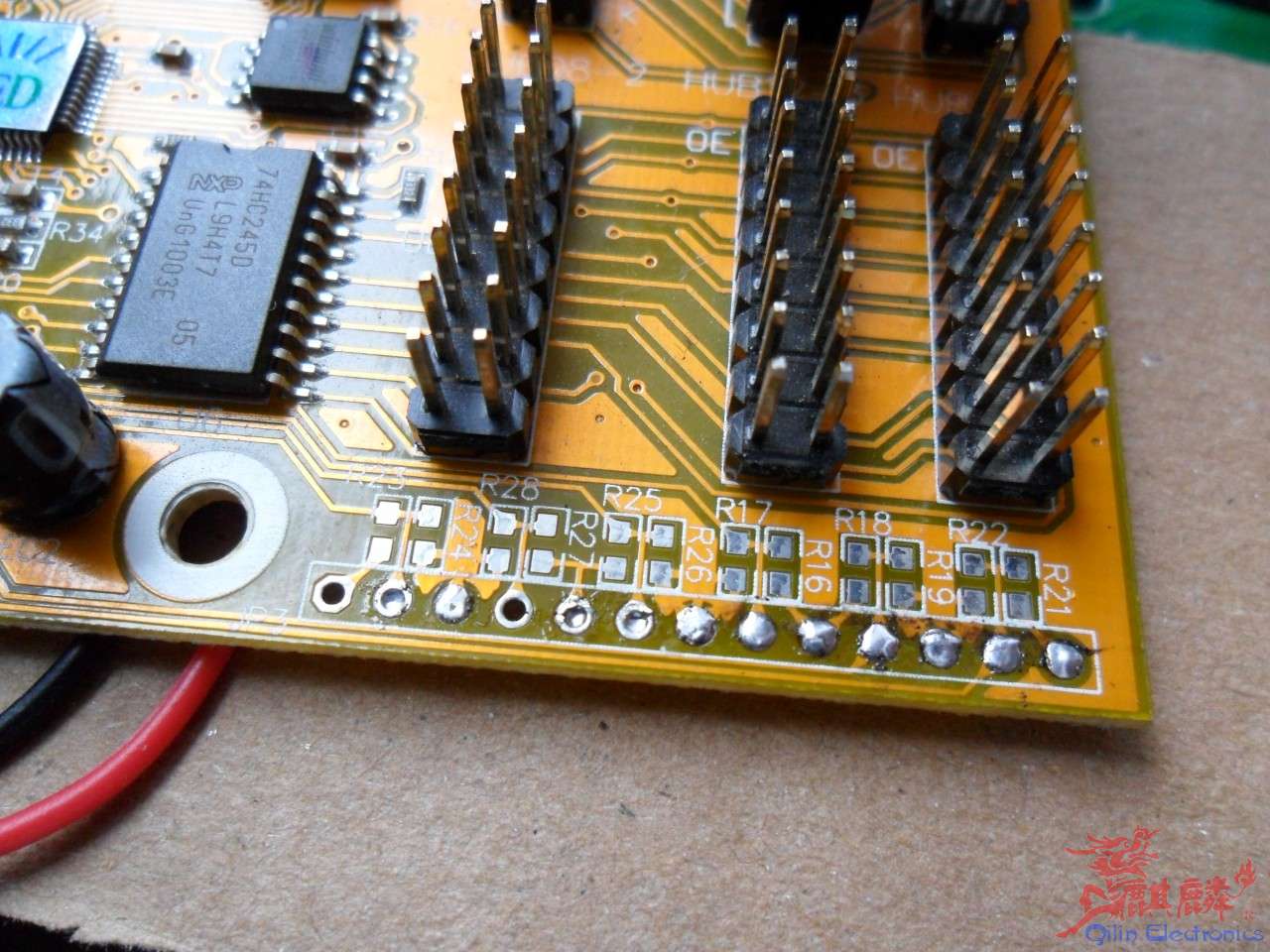

HUB08接口线序:

排针顺序


列0 列1 列2 列3 列4 列5 列6 列7

第0行 GND GND GE OE    R0 R1 GND GND

第1行 A    B    C D    空    空    ST CK


HUB12接口线序:

排针顺序

列0 列1 列2 列3 列4 列5 列6 列7

第0行 OE GE GND GND GND GND GND GND

第1行 A B C CK ST R1 G1 D

注:转换为排线顺序 : 0行0列,1行0列,0行1列,1行1列,0行2列,1行2列,0行3列,1行3列,0行4列,1行4列,0行5

列,1行5列,0行6列,1行6列,0行7列,1行7列

没有图例看起来,有点儿抽象.
