户外LED大屏驱动方案叙述

lxx3268 · 发表于 2010-5-19 03:44:43

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

方案中主芯片TM1816
一、特性描述

TM1816是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功

能，可以将串行的输入数据转换成平行输出数据格式。TM1816具有16个电流源，可以在

每个输出端口提供3~60mA恒定电流量以驱动LED；且当环境发生变化时,对其输出电流影响

很小。同时可以选用不同阻值（REXT）的外接电阻来调整TM1816各输出端口的电流大小，

因此，可精确地控制 LED的发光亮度。也可以在每个输出端口串接多个LED。

二、功能特点

16 个恒流源输出通道

电流输出大小不因输出端负载电压变化而变化

恒流电流范围值，3~60mA@VDD=5V；3~45mA@VDD=3.3V

极为精确的电流输出值，通道间最大误差：<±1.5％，芯片间最大误差：<±3％

通过调节外部电阻，可设定电流输出值

高达 25MHz 时钟频率

工作电压：3.3V～5Ｖ

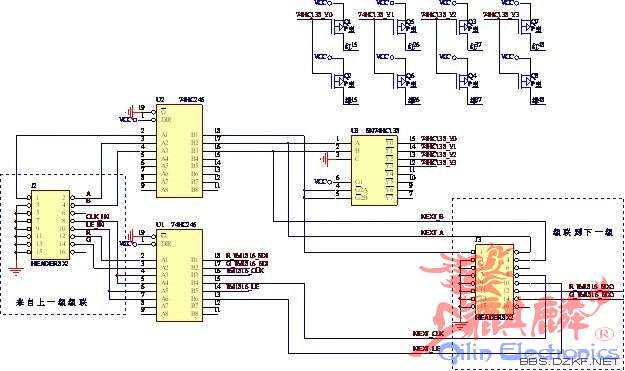

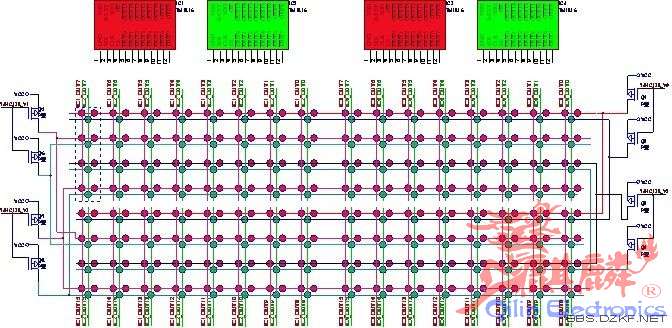

我们提供全面的模组原理图和PCB板参考，并有演示板做测试。

32898507 · 发表于 2010-5-19 13:32:50

{:1_118:}看看目的地{:1_128:}

aabbcc · 发表于 2010-5-20 07:32:45

我支持一下这个好东西

zakw · 发表于 2010-5-22 09:36:08

dsafasdfasf4das56f46a54f56sa4f56a4sf+a6sd4f65as

shunshi_34 · 发表于 2010-5-23 12:30:46

学习学习好好学习
顶一个

apollo · 发表于 2010-5-23 18:04:51

{:1_130:}{:1_147:}{:1_128:}{:1_127:}

QQ39481663 · 发表于 2010-5-25 02:17:02

看看，学习下！！！！！！！！！

lenovoer · 发表于 2010-8-8 16:53:38

看看，学习下！！！！！！！！！

xcy886600 · 发表于 2010-8-11 16:21:07

户外LED大屏驱动方案叙述

匿名 *发表于 2010-10-21 09:08:51* · 发表于 2010-10-21 09:08:51

{:1_137:} {:1_137:} {:1_137:}

被人PK · 发表于 2010-10-27 21:02:58

回复 1# lxx3268

急！！！全彩户外的。480块单元板得用多少灵星雨的接收卡和转接卡？在线等。

dxb1204 · 发表于 2010-11-4 13:19:33

{:1_137:} {:1_137:} {:1_137:}

helloli · 发表于 2011-2-9 21:05:37

急！！！全彩户外的。480块单元板得用多少灵星雨的接收卡和转接卡？在线等。

xiaomadi · 发表于 2011-2-11 12:53:22

看看是什么，收集一些有用的资料

王工 · 发表于 2011-2-13 21:14:56

谢！！！！！！！！！！！！！！！！！！！！！

快活林 · 发表于 2011-2-19 16:27:05

我支持一下这个好东西

zsntlqj · 发表于 2011-2-22 14:44:57

回复 1# lxx3268

我支持一下

tdwx · 发表于 2011-2-24 01:15:39

支持一下这个好东西

kawenlong · 发表于 2011-2-26 15:24:30

感谢版主提供技术共享

yan8386 · 发表于 2011-3-12 09:32:08

学习学习好好学习
/ Z; U# m) E( ?( a' o& V顶一个

水面 · 发表于 2011-3-29 10:08:58

学习。。。。。。。。。。。。。

昨日重现 · 发表于 2011-4-3 21:35:32

回复 1# lxx3268

我支持一下这个好东西

钮苗8 · 发表于 2011-4-9 20:20:13

我支持一下这个好东西

yuanmu · 发表于 2011-6-6 19:06:20

谢谢分享学习一下啊

鑫光源科技 · 发表于 2011-6-19 21:13:46

看看　　　学习学习，，，，，，，，，，，，，，

a57169566 · 发表于 2011-7-11 15:41:41

看看是什么
看看是什么
看看是什么
看看是什么

CSU_zhanghaimi · 发表于 2011-7-30 18:37:11

学习学习学习学习学习学习学习

jeep · 发表于 2011-7-31 09:36:06

11188888888888888888888888888888888888888

caizhidelove · 发表于 2011-8-1 09:54:09

好好学习天天向上
好好学习天天向上

873383636 · 发表于 2011-8-31 10:00:52

我支持一下这个好东西
