LED控制器工作原理（精）︱.⒉з⒋ 5 ( ^_^ )不错嘛!

一、低压型LED产品大功率控制器
　　低压型LED产品一般设计电压12V-36V,每个回路LED数量3-6个串联，用电阻降压限流，每个回路电流20mA以下。一个LED产品由多个回路的 LED组成，优点是低压，结构简单，容易设计；缺点是：产品规模大时电流很大，需要配置低压开关电源。由于产品的缺点所限，低压不可能远距离输电，都是局限于体积不大的产品上，如招牌文字、小图案等。根据这个特点，控制器设计规格：12V的选用75A/30V MOS功率管控制，输出电流8A/路；24-36V选用60A/50V MOS功率管控制，输出电流5A/路。用户可以根据以上规格选定控制器的路数，跳变的可以选购NE20低压系列、渐变的选购NE10低压系列控制器即可。注意LED的必须是共阳(+)极连接法，控制器控制阴(-)极，控制器不包括低压电源



　　二、高压型LED产品控制器
　　高压型LED产品设计电压是交流/直流220V电压，每个回路LED数量36-48个串联，每个回路电流20mA以下，限流方式有两种，一种是电阻限流，这种方式电阻功耗较大，建议使用每4个LED串接一个1/4W金属模电阻，均匀分布散热，这种接法在目前是最稳定可靠；另一种是电阻电容串联限流，这种接法大部分电压降在电容上，电阻功耗小，只能用在稳定的长亮状态，如果闪动电容储能，反而电压加倍，LED容易损坏。凡是使用控制器的LED必须使用电阻限流方式，LED一般每个回路一米，功率5W，三色功率每米15W。常用渐变控制器NE112K控制直流1200W，NE103D交流负载4500W直流负载1500W，如果灯管闪动单元多就使用NE112K，如果只需要整体闪动就使用NE103D。如果使用渐变方式，要注意负载匹配，霓虹灯和LED的发光分布特性不一样，同一回路不能混接不同类型的负载。
　　三、低压型LED产品串行控制器

　　低压型LED产品串行控制器的特点是控制路数多，利用串行信号传输达到控制的目的，一般512单元的控制只需要4条控制连线，串行LED控制器需要在LED的光源板配有寄存器，控制器可选用型号NE040S控制器，该控制器的最大容量达到4096KBit,如果负载512单元的LED可以最大实现8192桢画面。


中国LED产业的发展
　　中国LED产业起步于20世纪70年代。经过30多年的发展，中国LED产业已初步形成了包括LED外延片的生产、LED芯片的制备、LED芯片的封装以及LED产品应用在内的较为完整的产业链。在“国家半导体照明工程”的推动下，形成了上海、大连、南昌、厦门、深圳、扬州和石家庄七个国家半导体照明工程产业化基地。长三角、珠三角、闽三角以及北方地区则成为中国LED产业发展的聚集地。

　　目前，中国半导体照明产业发展向好，外延芯片企业的发展尤其迅速、封装企业规模继续保持较快增长、照明应用取得较大进展。2007年中国LED应用产品产值已超过300亿元，已成为LED全彩显示屏、太阳能LED、景观照明等应用产品世界最大的生产和出口国，新兴的半导体照明产业正在形成。国内在照明领域已经形成一定特色，其中户外照明发展最快，已有上百家LED路灯企业并建设了几十条示范道路，但国内在大尺寸LCD背光和汽车前照灯方面仍显落后。

　　2008年北京奥运会对LED照明的集中展示让人们对LED有了全新的认识，有力推动了中国半导体照明产业的发展。当前中国半导体产业产业大而不强，核心竞争力仍有待于进一步提升。对国内企业而言，壮大规模、提高产品质量与技术水平是首要任务，提高未来取得大厂专利授权时的要价能力，或逐步通过研发突破核心专利。




　　广东比较有代表性的LED控制器生产厂家

　　1.雷士照明

　　2.奥科特

　　3.兴晶高科

　　4.佛山照明

　　5.景瑞德

　　6.银雨照明

努力！！！！！！！！！！！！！！！！！

学习学习再学习学习学习再学习学习学习再学习学习学习再学习学习学习再学习

学习学习再学习吧，好贴一定顶哦

学习下{:1_146:}{:1_146:}

好资料。学习了。谢谢

努力！！！！！！！！！！！！！！！！！

学习了>>>>>>>>>>>>>>>>>>>>>>>>

学习学习  降压电容没用过  怎么用啊

俺的沙发上大发士大夫撒地方爱上对方啊

学习学习 hhhhhhkkkkkk

{:1_137:}{:1_137:}{:1_137:}{:1_137:}{:1_137:}

高手如云，应该好好学习一下啦。

学习了，谢谢{:1_146:}

不错想试试，自己先做做看

了解。。。。。。。。。。。。。。。了解。

学习学习再学习，了解了解再了解

hhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhh

学习学习再学习学习学习再学习学习学习再学习

………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………666

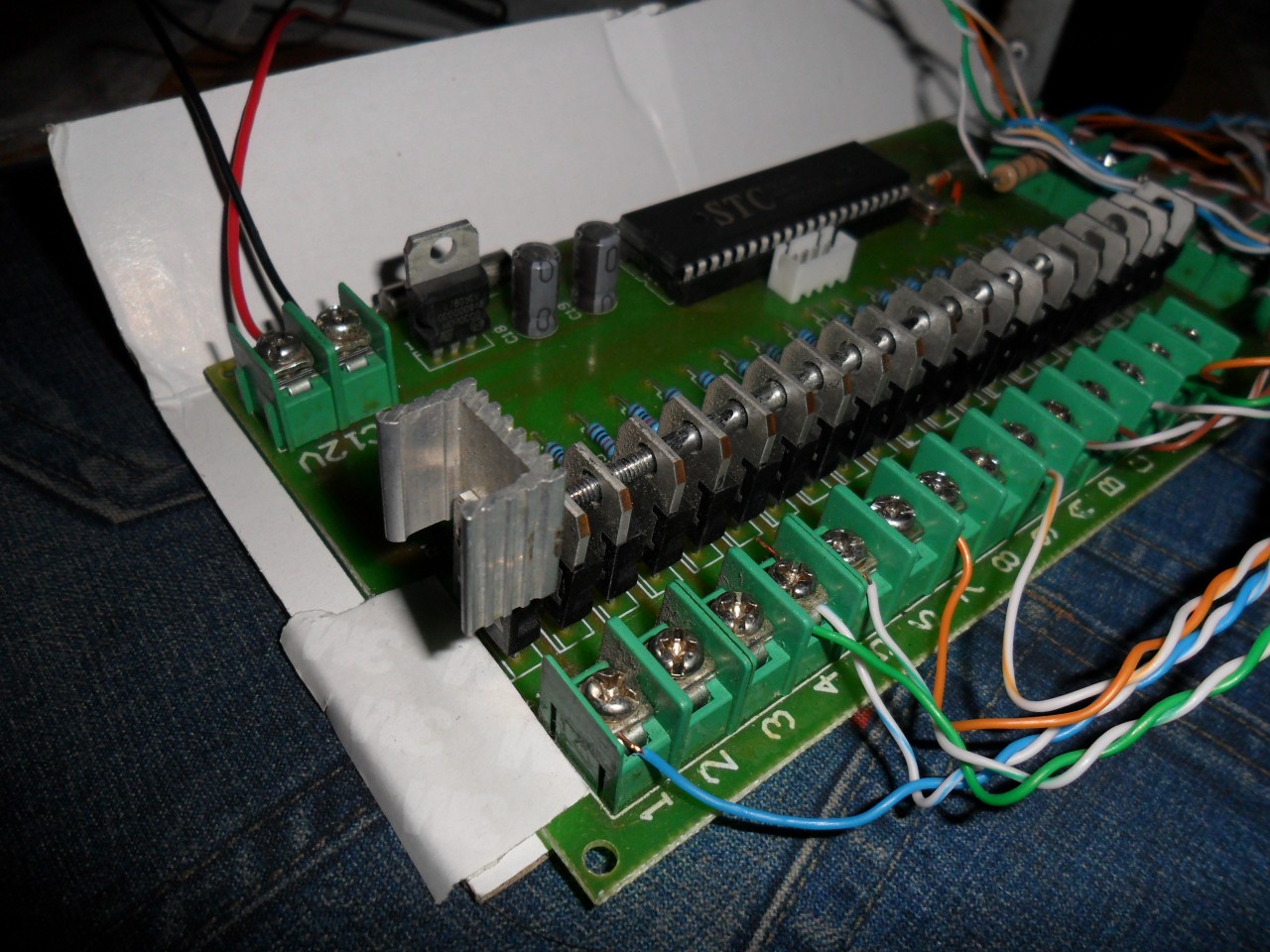

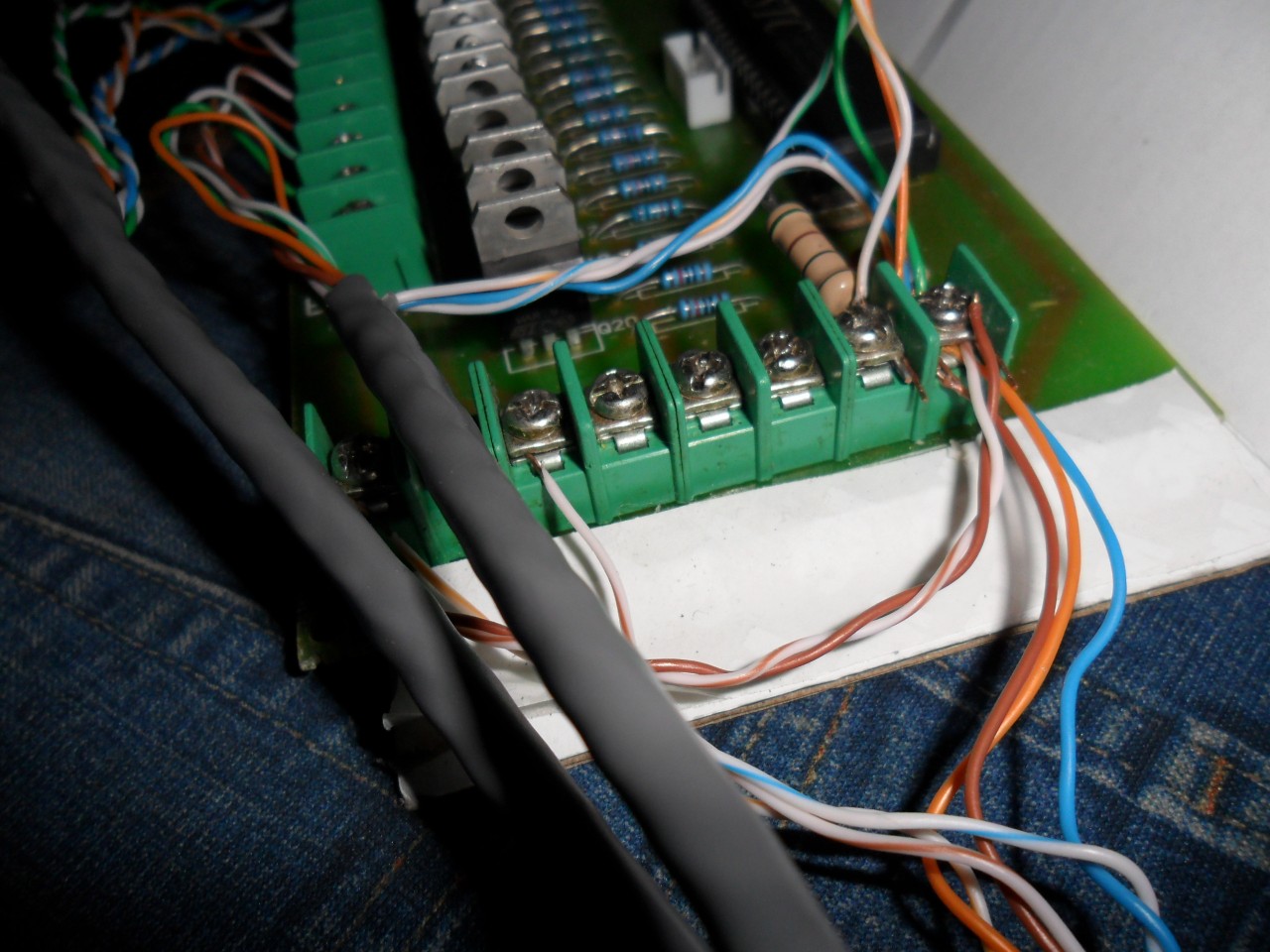

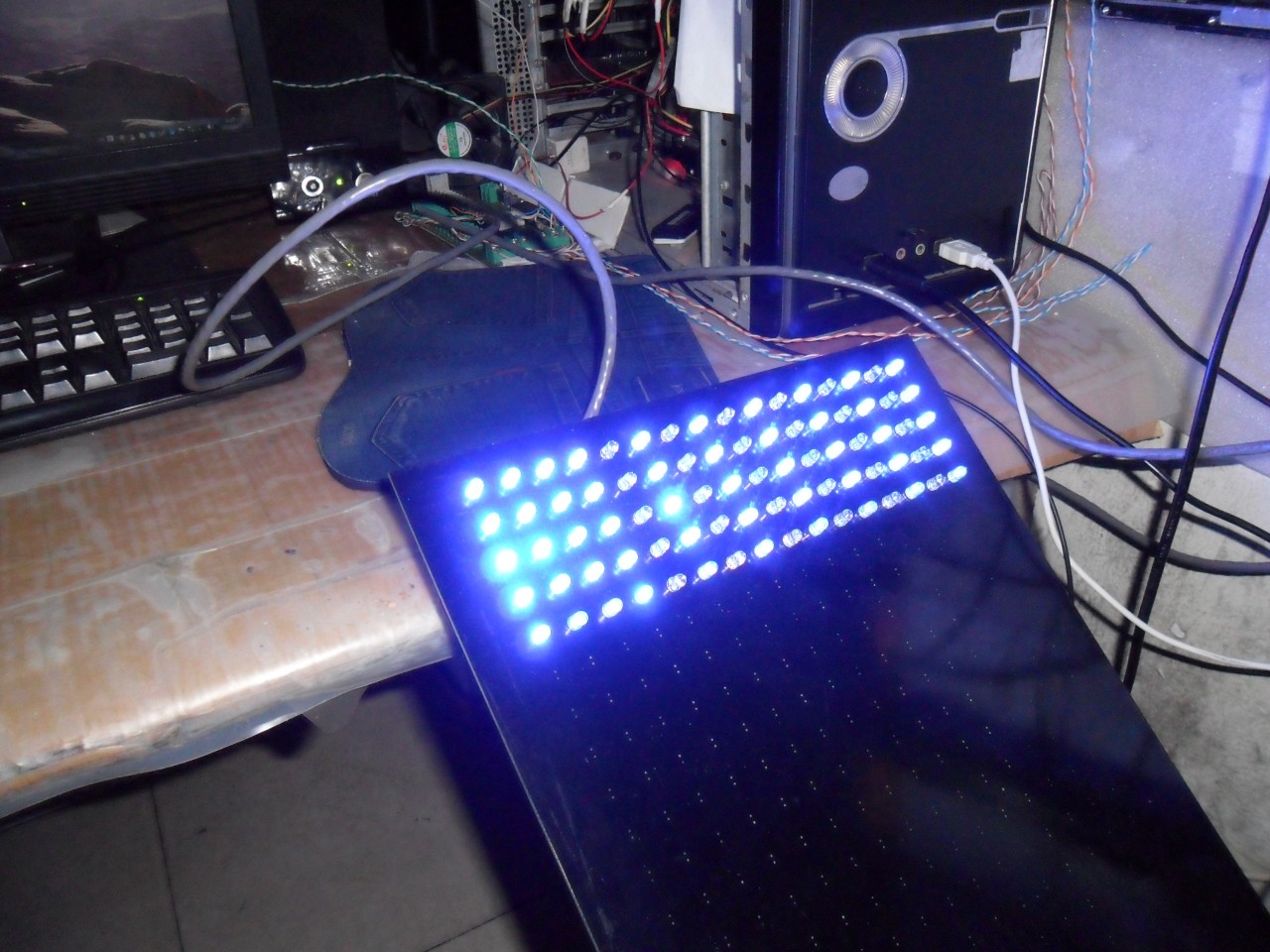

20路可编程控制器上市了20路可编程控制器上市了
