学习组装显示屏----从零开始学1

笑问天 · 发表于 2010-4-3 11:32:34

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

工具：
组装显示屏需要的工具有：
1电钻http://item.taobao.com/auction/item_detail-0db1-4b808a21783e5687a99e588bd36d63ed.htm
2烙铁 http://item.taobao.com/auction/item_detail-0db1-803691e92834f9ac1e37c3a43eb69308.htm
3万用表
4压排线的钳子http://item.taobao.com/auction/item_detail-0db1-90204bf3b99372e7bbcd2a35cca04c32.htm
5螺丝刀 http://item.taobao.com/auction/item_detail-0db1-926406f012666b6cd33c3707aa9ee184.htm

以后做的时间长了可以进一步学习维修
需要用到热风台：http://item.taobao.com/auction/item_detail-0db1-497875a7f50bd73134c91506ed1cb7d5.htm
当然，如果你的电路基础比较好，可能需要更好的，，可以修控制卡的
2008热风台：http://item.taobao.com/auction/item_detail-0db1-9adabe215e17f4dfba157eb178dfabaa.htm

好了，工具我们认识完了，，，
下面开始介绍怎么去组装，可能大家拿到一堆配件后很发愁，，这就对了，我第一次也是这样发愁的，但是不用着急，仔细把他们分开，，你可以发现，配件包括【单元板，控制卡，电源，框架，后龙骨，磁脚，螺丝，串口线等附件】首先，我们拿起单元板，仔细观察，确定单元板的型号，大小，和接口的方式，，怎么确认呢？大小就不用说了，型号厂家也会在你购买的时候提供给你，
我们拿到一块单元板，怎么接呢？可能会无从下手，，下面我们认识下固定的东西，磁脚
http://item.taobao.com/auction/item_detail-0db1-6796a86979bc9626e32156082eb3aa52.htm

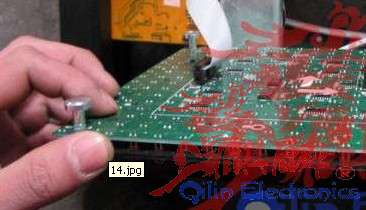

这个东西是上在单元板上的，户外的是外丝，就是后面的丝是凸出的，，室内和半户外的是内丝，这个磁脚是上在单元板的四脚上的，然后吸附在后面的龙骨上的，

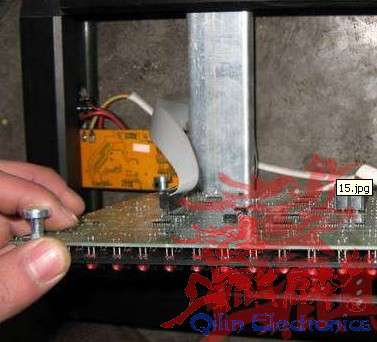

看后面那个白色的就是龙骨，就是装饰装修上经常用到的轻钢龙骨：

这时我们来观察下单元板，单元板上有4个需要接线的地方，信号的进口，信号的出口，和电源的正极负极，下面我们说下如何判断单元板的进口，，比较简单的方法是看箭头，单元板向上的箭头向上的时候，左边就是信号的进，右边是信号出，当然，如果你的单元板上没有箭头，你可以让你的单元板有电路板的一面朝向你，这时，保持遮阳罩是正确的位置，即，遮阳帽是在灯珠上面的，,这个时候，左边是信号的进口，右边是信号的出口，
单元板上还有一对电源接口，上面会以各种符号标明正负极，标示正极的符号一般是【VCC】【+】【+V】【V】等标记标示负极的符号一般是【GND】【COM】【--】【N】等来标记，切忌这个是接5伏电源的，不要接错
下面我们来详解下单元板的信号接口，大家知道，单元板的信号接口有130多种，，8针，10针，12针，16等等，，其实大多数接口都是常用的标准接口，每个厂家定义的都有所不同，介绍：http://www.521led.com/36011368/jiekou.html
常用的，半户外，全户外，一般是12接口，，你可以看看单元板，一般在接口的旁边都或多或少的标有记号，12口完整的标记是

2 A B C S L R G D 16
1 O N N N N N N N 15

复制代码

当然，有些单元板只在信号的进口排针哪里的左上角标注一个【O】或者【OE】我们也默认他是12接口这里的12接口并不是指的排针有12个，而是一种接口的名字

室内，接口，一般都是08接口，08接口的完整标记是：

2 A B C D G1 G2 L S 16
1 N N N O R1 R2 N N 15

复制代码

匿名 *发表于 2010-4-3 22:09:50* · 发表于 2010-4-3 22:09:50

学习一下，谢谢楼主，这个内容是不是还没有完呀

寂寞香烟 · 发表于 2010-4-5 02:09:56

顶老大，期待老大的下文{:1_161:}

浪子 · 发表于 2010-4-6 09:26:21

内容是不是还没有完！！！！！1

tanmu · 发表于 2010-4-6 10:19:52

正要学习，渴求中！！！

jxgzlms · 发表于 2010-4-6 12:19:28

c初次接触这个项目有很多东西要学习学习学习先谢谢了

RQQ电子屏 · 发表于 2010-4-6 14:41:00

初次接触这个项目有很多东西要学习学习学习先谢谢了

RQQ电子屏 · 发表于 2010-4-6 14:55:12

谢谢谢谢谢谢谢谢谢谢谢谢

haoren · 发表于 2010-4-6 16:37:29

初次接触这个项目有很多东西要学习学习学习先谢谢了

悠鱼 · 发表于 2010-4-6 17:03:48

下面没有了吗！！！！！！！！！！

ldhwx · 发表于 2010-4-6 23:48:55

还有单元板怎样组合成一个广告牌?

xxo186 · 发表于 2010-4-8 20:37:44

期待还一回会，有了通知我一下。。。。

匿名 *发表于 2010-4-9 14:01:09* · 发表于 2010-4-9 14:01:09

还有呢？期待，真在学习中，。。。。。。。。。。。。。

lyfnuo · 发表于 2010-4-13 14:54:28

正要学习，渴求中！！！

璇风小子11 · 发表于 2010-4-17 15:57:37

顶老大，期待老大的下文

lihengjiadian · 发表于 2010-4-19 12:04:30

初次接触这个项目有很多东西要学习学习学习先谢谢了

匿名 *发表于 2010-4-27 02:29:11* · 发表于 2010-4-27 02:29:11

学习一下，谢谢楼主，这个内容是不是还没有完呀

haoweidong · 发表于 2010-4-28 02:12:20

看看学习下看看学习下

kongzhongzhiyu · 发表于 2010-4-30 10:30:02

继续学习，看的越多，发现自己不会的就越多啊

匿名 *发表于 2010-5-15 11:07:26* · 发表于 2010-5-15 11:07:26

回复 20# kongzhongzhiyu

好,学习了

zswaczn · 发表于 2010-9-17 10:28:55

相当的详细啊，好好借鉴学习下。

3C小王子 · 发表于 2010-10-20 18:17:58

学习一下
{:1_146:}{:1_146:}

南京学徒 · 发表于 2010-10-28 20:03:00

已成功制作了第块走字屏，需继续学习！！！！！

南京学徒 · 发表于 2010-10-28 20:24:14

看了可加载动画到显示屏的动画很感性趣，尚未调入

南京学徒 · 发表于 2010-10-28 20:27:18

希望能在显示屏上加载动画

星星只光 · 发表于 2010-11-21 00:37:41

c初次接触这个项目有很多东西要学习学习学习先谢谢了

星星只光 · 发表于 2010-11-21 00:39:21

相当的详细啊，好好借鉴学习下。

星星只光 · 发表于 2010-11-21 00:41:31

初次接触这个项目有很多东西要学习学习学习先谢谢了

匿名 *发表于 2010-12-1 12:19:04* · 发表于 2010-12-1 12:19:04

顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶

aa2982 · 发表于 2011-2-14 18:48:03

頂頂頂頂頂!!!!謝謝{:1_146:}
