CL2005系列异步通讯屏控制系统 励研2005控制卡的补充说明

CL2005系列异步通讯屏控制系统

工程手册 V3.xx

使用CL2005系列通讯屏控制系统前请先仔细阅读本手册。

一、指标

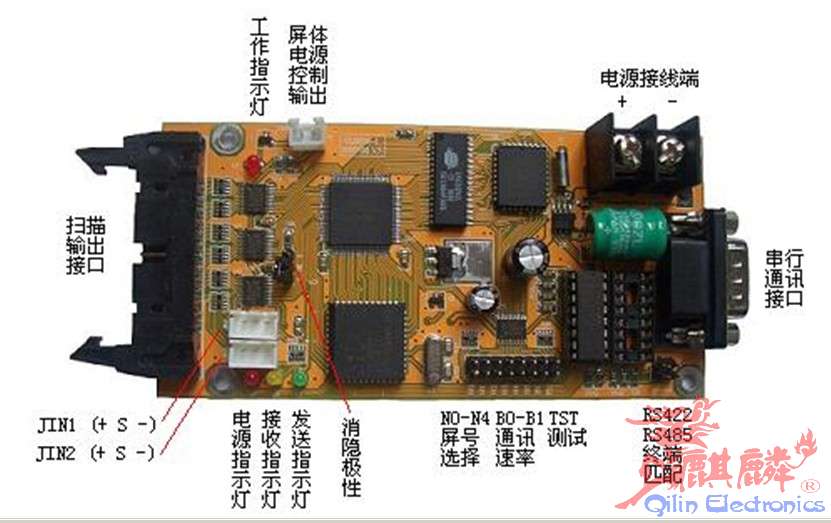

Ⅰ型卡：

控制范围：1024列×128行(单色)或1024列×64行(双色)

扫描场频：110HZ

总存储量：4M位

带温度输入、湿度输入

支持1/16扫描工作模式

提供遥控选择播放画面的专用版

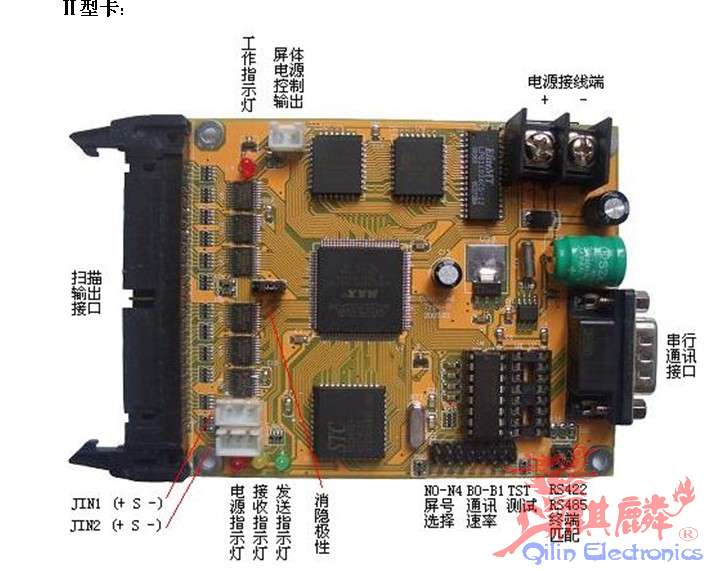

Ⅱ型卡：

控制范围：1024列×256行(单色)或1024列×128行(双色)

扫描场频：110Hz

总存储量：8M位

带温度输入、湿度输入

8级亮度手动调节、自动调节(需外接传感器)

支持1/16扫描、1/8扫描、1/4扫描、1/2扫描和静态工作模式

提供遥控选择播放画面的专用版

Ⅳ型卡：

（外形同Ⅱ型卡）

控制范围：2048列×128行(单色)或2048列×64行(双色)

其它指标同Ⅱ型卡。

二、尺寸和安装孔位

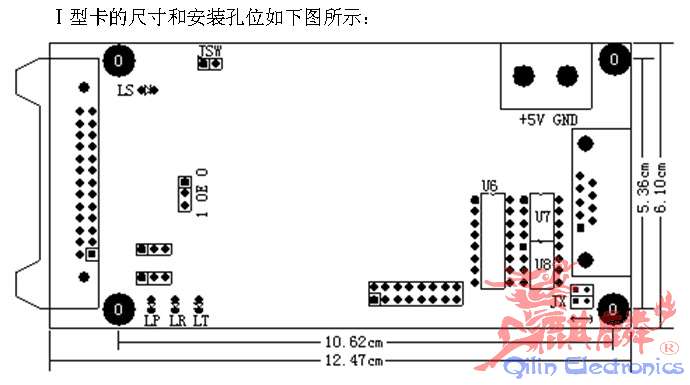

Ⅰ型卡的尺寸和安装孔位如下图所示：

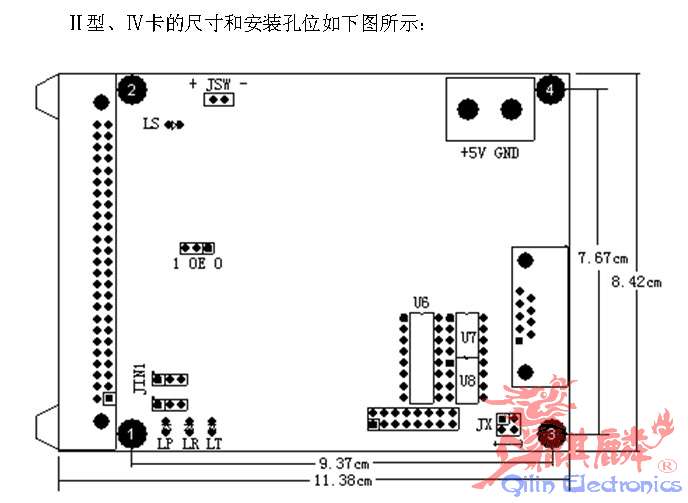

Ⅱ型、Ⅳ卡的尺寸和安装孔位如下图所示：

三、电源

控制卡使用5.2±5%V的直流电源。电源接线柱旁标明了极性。

四、指示灯及外部电源控制

标有‘LP’的是电源指示灯，接通控制卡的电源后该灯亮；

标有‘LR’的是通讯接收指示灯，有数据发送给控制卡该灯亮；

标有‘LT’的是通讯发送指示灯，当控制卡有数据发出时该灯亮；

标有‘LS’的是外部电源开关指示灯，当外部电源被打开时该灯亮。

标有‘JSW’的插座是外部电源控制口，提供3V20mA左右的控制电流用于控制固态继电器。

五、通讯接口

使用DB9的9针插座作为通讯口。通讯波特率选择请参看(七、2)

当U6插Max232(或兼容芯片)，U7和U8位置不插芯片时，控制卡工作在RS232通讯方式：

通讯口的Pin2为数据接收，一般接计算机9针串口的Pin3；

通讯口的Pin3为数据发送，一般接计算机9针串口的Pin2；

通讯口的Pin5是地线，一般接计算机9针串口的Pin5。

当U6不插芯片，U7和U8插入Max485(或兼容芯片)时，控制卡工作在RS422通讯模式：

通讯口的Pin1是T-，接计算机串口RS232/422转换器的R-；

通讯口的Pin2是T+，接计算机串口RS232/422转换器的R+；

通讯口的Pin3是R+，接计算机串口RS232/422转换器的T+；

通讯口的Pin4是R-，接计算机串口RS232/422转换器的T-；

通讯口的Pin5是GND,接计算机串口RS232/422转换器的GND

RS422模式下，若将通讯口的Pin1和Pin4短路，将Pin2和Pin3短路，则控制卡工作在RS485模式。此时，Pin1是“-”，接计算机串口RS232/485转换器的“-”；Pin2是“+”，接计算机串口RS232/485转换器的“+”；Pin5是GND，接计算机串口RS232/485转换器的地线。

RS422、RS485模式下，通讯总线物理位置最远端的控制卡上必须连接终端匹配电阻。控制卡右下角有标为‘JX’的两个水平方向的跳线。当被短路时，RS422或RS485的终端匹配电阻被接入电路中。

六、消隐信号极性选择

标有‘OE’的三针跳线专用于适应不同消隐极性的显示驱动板。当短路子插在标有‘1’的一侧时，控制卡输出的‘OE’信号高电平有效(高电平时驱动板被点亮)；当短路子插在标有‘0’的一侧时，控制卡输出的‘OE’信号是低电平有效（低电平时驱动板被点亮）。

七、跳线设置

控制卡右下角有一排共8个短路跳线，当被短路时，有一些特殊的功能定义：

1、 TST：测试，该跳线被短路时控制卡将进入测试状态，显示全亮和斜线调试显示板。此时，通讯能正常进行。

2、 B0、B1：通讯速率选择，必须在接通控制卡的电源前设置。定义插上短路为1，不插为0，则波特率选择结果如下：

a) (B0,B1)=00：38400

b) (B0,B1)=10：57600

c) (B0,B1)=01：9600

d) (B0,B1)=11：19200

3、 N4-N0：显示板编号，必须在接通控制卡的电源前设置。当采用RS422或RS485联网控制多个显示屏时，必须对每个屏进行编号。N4-N0为5位二进制编码，可表示0-31，开路代表0，短路代表1，N4是高位，N0是低位。例如，屏号5表示成二进制数为‘00101’，则N4-N0的设置如下图：

八、驱动板属性设置

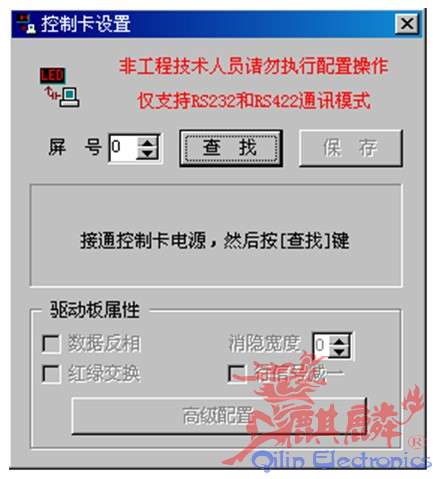

在Cl2005通讯屏管理程序中，点击菜单项[设置]->[控制卡设置]，输入密码‘20052006’,出现如下的配置窗口：

在查找到控制卡后，可以根据使用的显示板的配置驱动板的属性。

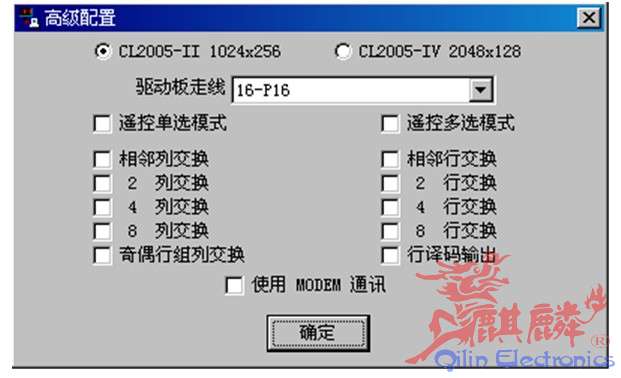

对于Ⅱ型和Ⅳ卡，在进入高级设置时，将出现如下画面：

在这个界面中，可配置屏体的驱动模式(例如16扫，8扫或4扫)、走线模式的编码、以及其它选项。若改变了卡的类型(仅对V4.0以上版本的Ⅱ型或Ⅳ控制卡)，或修改了驱动板走线模式，都将自动弹出一个进度框，在该进度框里，计算机将重新将控制卡软件及硬件下载到控制卡中。

九、接口定义

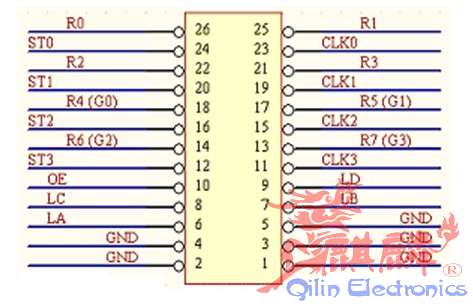

Ⅰ型卡26线输出口各信号定义如下：

Ⅱ型、Ⅳ型卡50线输出口各信号定义如下：

十、电源控制

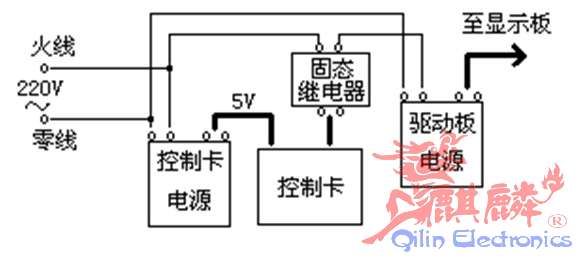

控制卡提供了对显示屏驱动板的电源控制。可以通过通讯远程开关显示屏。电源控制的接线示意图如下(图中的固态继电器和控制卡电源、驱动板电源，以及控制卡到固态继电器的控制线需用户自行采购和制作，不在本控制卡提供的范围内)：

十一、选配件

温度传感器：CL2005系列控制卡可在JIN处接入DS18B20温度传感器采样环境温度，并将温度数据通过时钟版面设计在显示屏上显示。DS18B20的引脚定义及接线如下图：

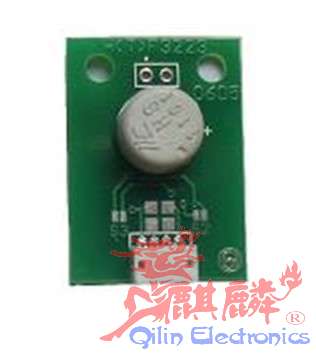

湿度传感器：CL2005系列控制卡可在JIN2位置接入湿度传感器采样环境湿度，并将湿度数据通过时钟版面设计在显示屏上显示。DS18B20的引脚定义如下图：

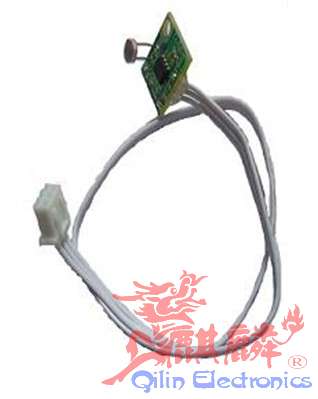

亮度传感器：CL2005系列控制卡也可以在JIN2位置接入亮度传感器采样环境光亮度，实现亮度的自动调节。亮度传感器外型如下图所示：

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-2509.png
