20路12伏控制器详细使用说明

笑问天 · 发表于 2010-3-7 10:20:43

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

1：控制器外形图：

具体尺寸：87*157毫米保险丝规格：15安250伏所用单片机：STC89C52 40C 所用复合管：TI122 极限参数：5A

每路电流：1.5-2.5安极限电流：4.5安【极限参数必须自己安装散热器，并保证复合管不超过50度C】
常亮极限电流：8A

输入电压：12伏直流
输出电压：12伏直流

软件：LED可编程软件

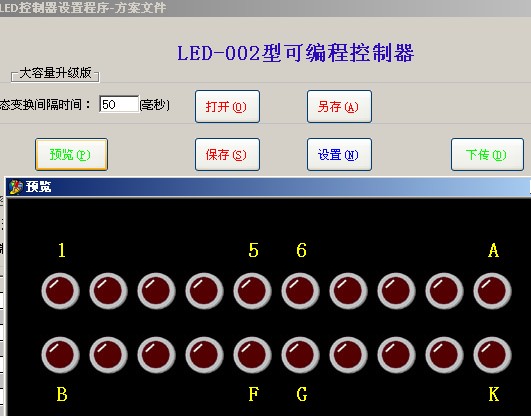

操作方法：首先打开软件：

请仔细看上图 111副本.jpg

首先我们看看代码文件结构

[系统参数]
通道1=123456789abcdefghijk
通道2=56789abcdefghijk1234
通道3=9abcdefghijk12345678
通道4=defghijk123456789abc
通道5=0
通道6=0
通道7=0
通道8=0
通道9=0
通道10=0
通道11=0
通道12=0
通道13=0
通道14=0
通道15=0
通道16=0
通道17=0
通道18=0
通道19=0
通道20=0
状态变换间隔时间=200
IntervalTime=1000

复制代码

解释下代码的含义：控制卡使用1-9和A-K表示20路，0表示空意思是不亮不执行操作。
闪烁时间表示的是执行每一步的变化时间间隔
通道1-20是同时执行的

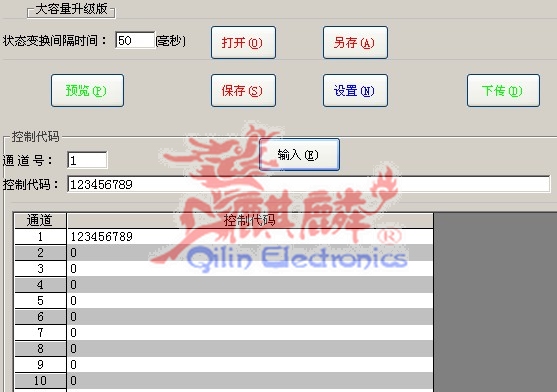

举例：我想让123456789路依次点亮间隔为50毫秒
代码如下：

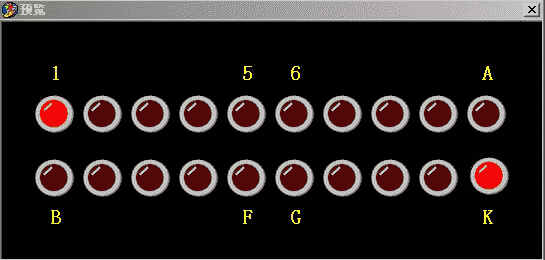

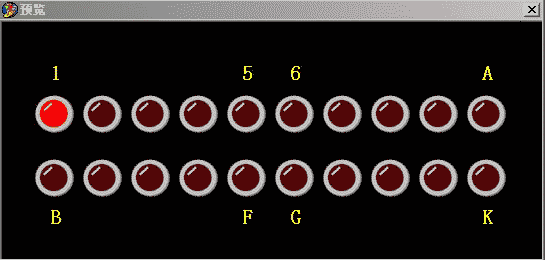

效果如下：

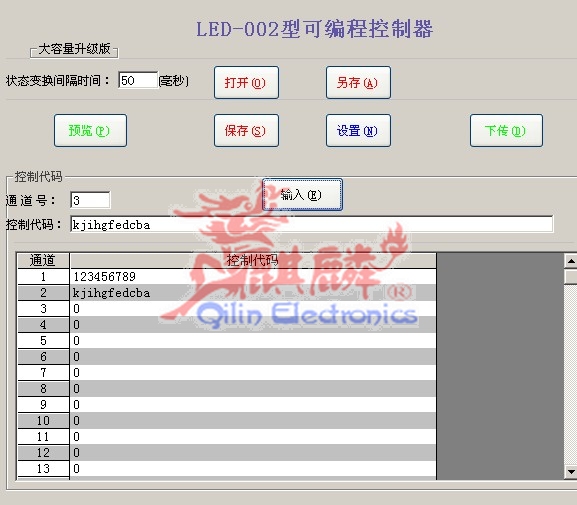

那么我在通道2在写几个，让大家明白通道叠加的效果
代码： QQ截图未命名.jpg

效果：

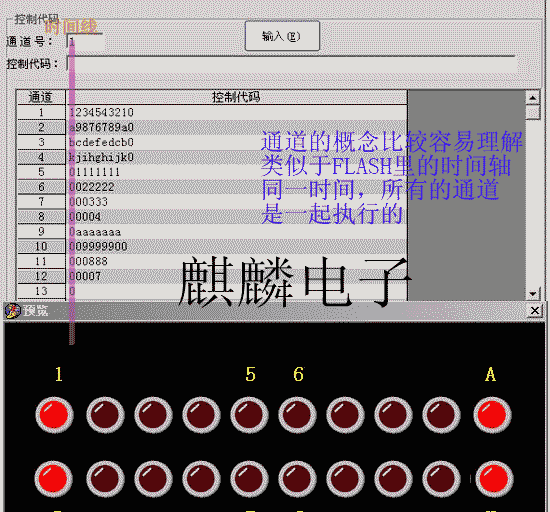

补充：通道的说明：

yongleming · 发表于 2010-3-9 22:37:43

貌似霓虹灯打地灯的控制器

笑问天 · 发表于 2010-3-10 20:28:22

增加补充说明

yyd1976 · 发表于 2010-3-11 13:02:42

我用20路控制器做的走字的灯箱怎有的时候正常，有的时候就不走了是不是散热不行，请版主解释下

笑问天 · 发表于 2010-3-11 18:18:16

是的
复合管有过热保护

yyd1976 · 发表于 2010-3-13 23:06:59

那要是加风扇，用电脑上的CPU风扇可以吗？ CPU风扇是12V 0.3a

zzmm808 · 发表于 2010-3-14 14:54:24

好东西，地对地导弹。。。

pc170 · 发表于 2010-3-17 21:51:23

还有!!请全面一点的!!!!

led制作 · 发表于 2010-4-11 02:11:01

学习。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

winner2558 · 发表于 2010-4-14 08:36:31

20路控制器还好学过编程这个道理貌似挺容易理解的先看看价格先哈膜拜中

826263 · 发表于 2010-4-23 23:52:55

暂时还看的不太理解，不断学习中

霓虹动画 · 发表于 2010-5-10 02:15:24

不错的知识　，又学习啦

卡布基诺580 · 发表于 2010-9-27 16:01:52

帮楼主顶贴来了，人还是厚道点好~~

ytmvsff · 发表于 2013-5-5 21:20:06

这个要从哪里才有得买呀？？？
