本店出售的各种控制卡的接法和注意事项 超多图，会员请看

通用注意事项：
严谨带电拔插串口！所有的卡都不可以，在拔插串口的时候请首先关掉显示屏的电源，否则有可能损坏你的控制卡或者电脑的串口，因此发生的一切损失都是无法负责的！
在接控制卡前，请首先确定你单元板的接口，目前本店的接口有08和12两种接口方式：
       08接口2 A B C D G1 G2 L S 16

           1 N N N O R1 R2 N N 15

12接口

                 2 A B C S L R G D 16

           1 O N N N N N N N 15

单元板和控制卡的常用符号标记解释：N   GND   -   COM 都是负极的标志     VCC   +V     +   都是正极的标志      L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)

  R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)

步骤：1：确定你单元板上的接口方式

2：找到你控制卡上此种接口的位置

3：请将排线上的红线端对齐控制卡上的A位置。 然后找到单元板上A位置，如果不能确定控制卡上查的位置，请咨询我

3：接电源 注意，1.5平方的一根线可以带3块单元板 控制卡的电源要专用一根电源线连接电源。

下面是新手看的

组装步骤：1：型材测量好，看看是不是尺寸正确，通常我可能让他多出一点，你需要精确的裁切下，然后不要着急组装，如果你是专业做条屏的，我希望你一开始就规规矩矩的，做的漂漂亮亮的。

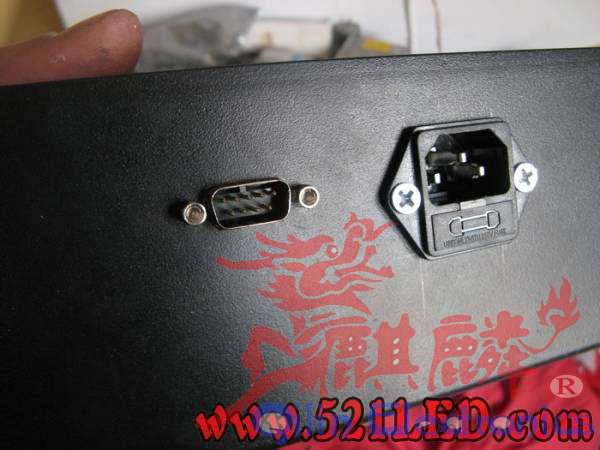

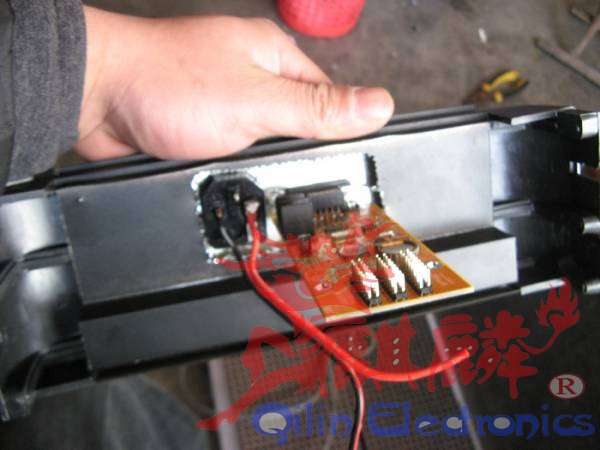

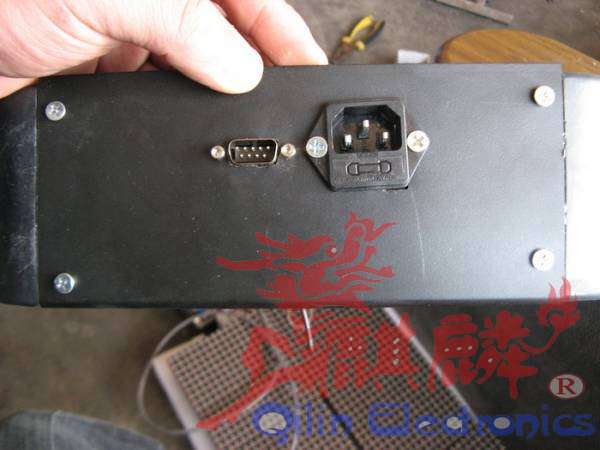

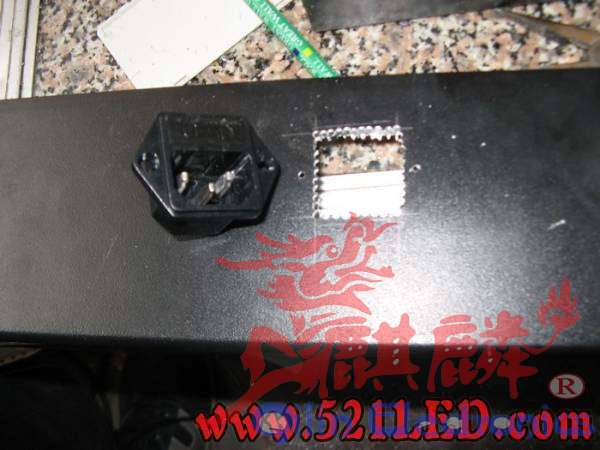

找到型材的短边，首先我们做电源的接线端子和串口的接线端子，我想你们也不希望自己的条屏拖条尾巴吧，不过非专业和样品就不用了，太麻烦，这是成品的照片，做这个需要一把小的电摩，没有手电钻也凑合，，一根2MM的钻头，要好的，长期用呢，找到电源端子，和串口座，先在铝材上画上记号，然后再用钻头沿轮廓一点一点的打眼，越密集越好，打好后用小锉刀修正，记住，我们做的是形象。。打孔时的照片，

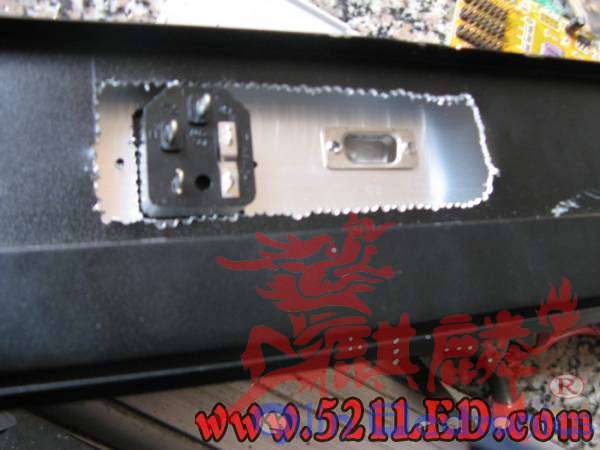

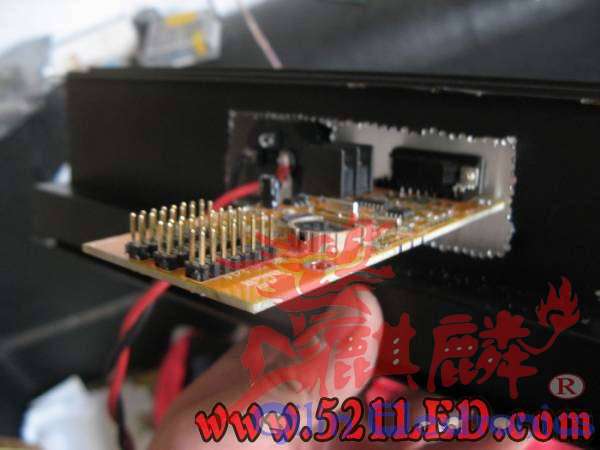

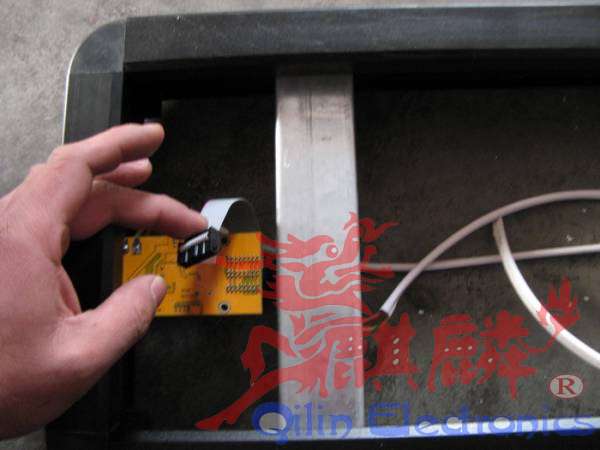

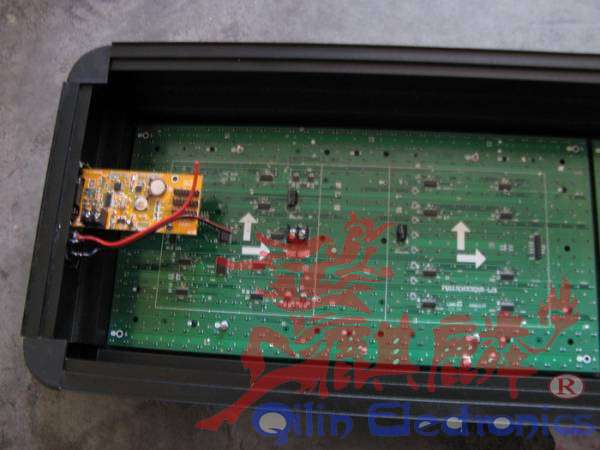

打孔后内部的照片，你可以看到，这样，控制卡已经固定在边框上了现在先不要接线，下面我们要组装框架了。

如果你非专业或没有工具，直接跳过上一步

组装显示屏壳体：首先把拐角都插插试试，确保可以顺利的插入型材，以方便我们操作，如果有插补进去的 ，用壁纸刀小心的修下，一般都可以正常插入了。

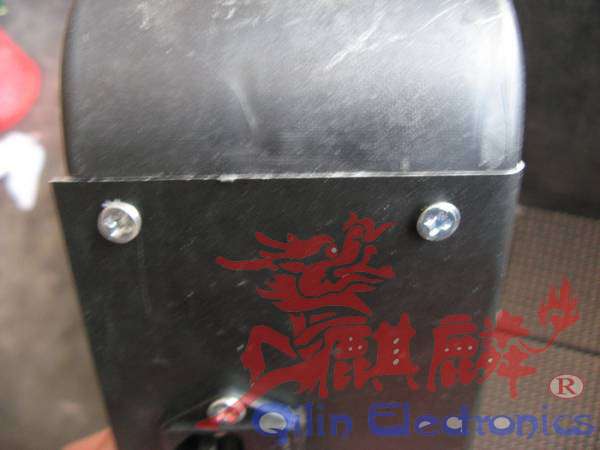

下面就可以开始组装框架了， 大家看到了，拐角要用自攻螺丝固定螺丝型号：：1.6公分长钻尾自攻丝

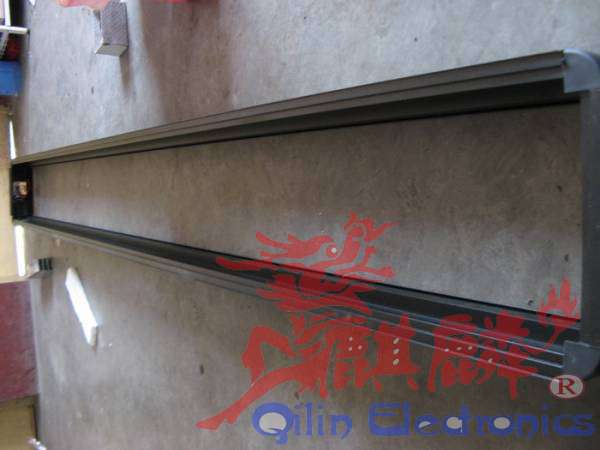

这是组装好的一个框架

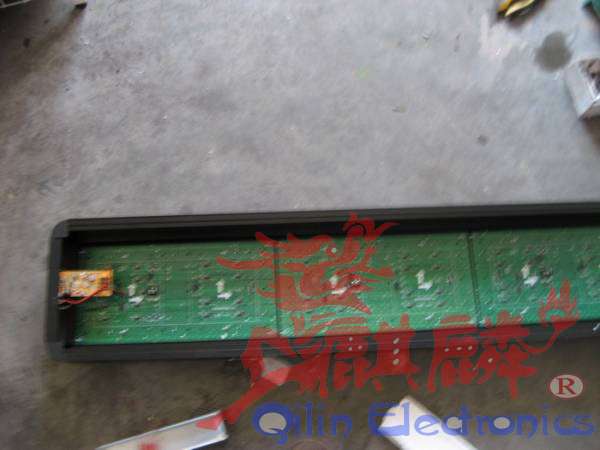

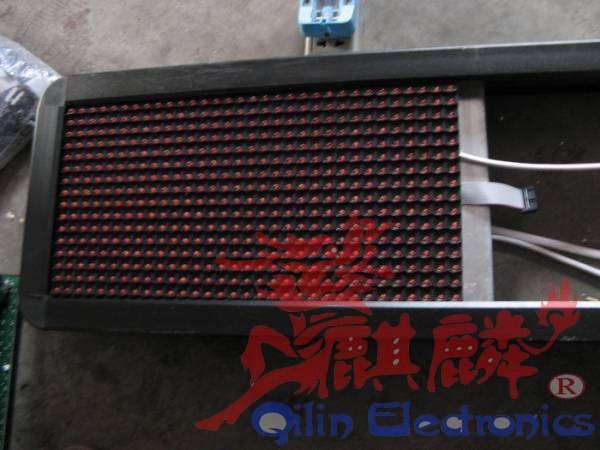

下面我们不要着急上拐角的固定螺丝，先把单元板铺上，检查看看是不是四周有缝隙，如果有，请拆了裁剪下边框，确认缝隙很小，我们再用螺丝固定拐角！

请大家注意：

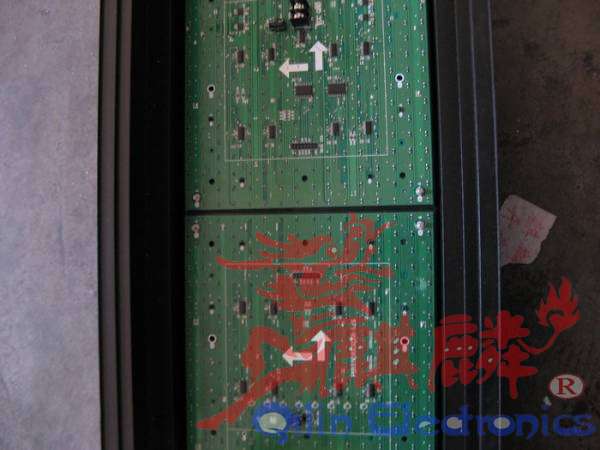

当单元板的箭头向上的时候，左边，才是信号的输入端口。就是说，当单元板箭头向上的时候，控制卡所在的位置应该是左边 这样才方便接线

确认缝隙完好后，固定拐角

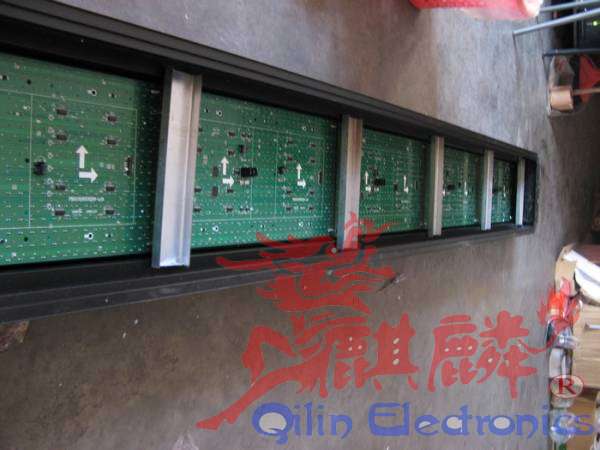

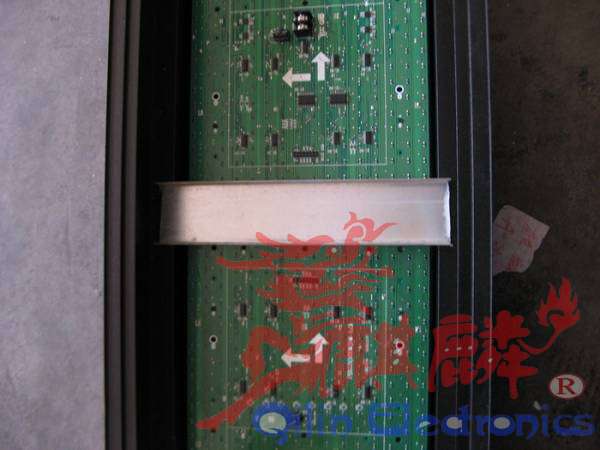

然后，把龙骨放到框架上，注意，龙骨的无槽的一面要朝向单元板！

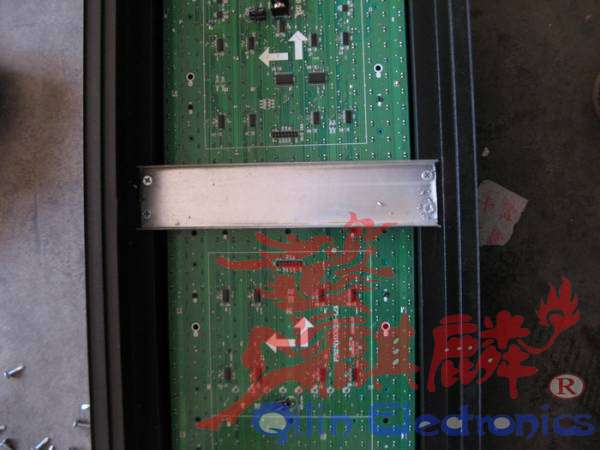

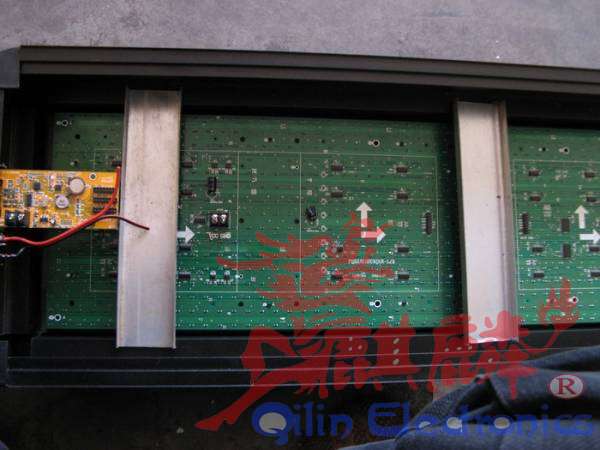

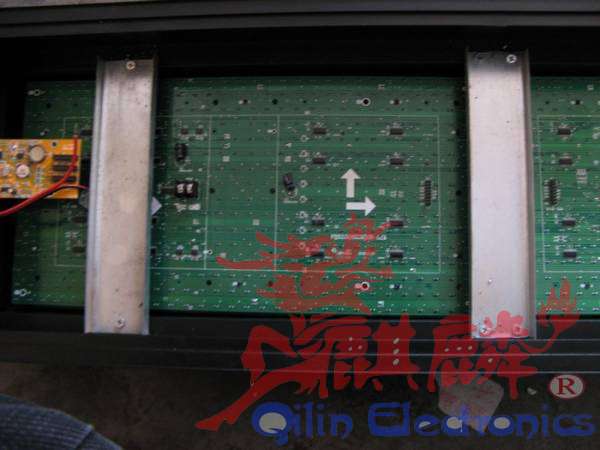

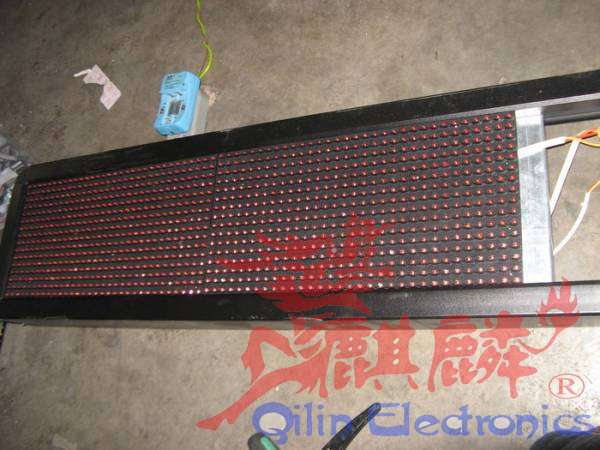

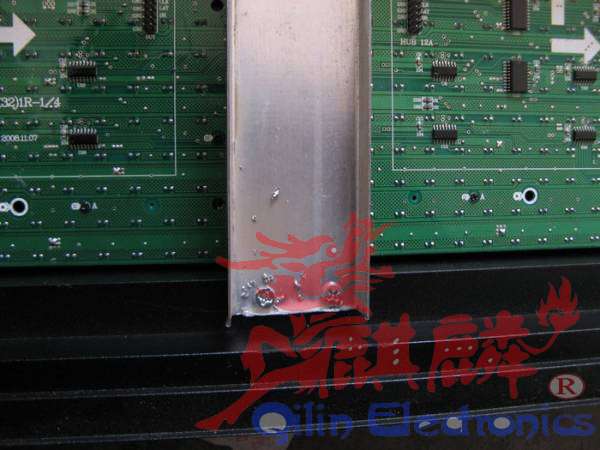

注意看上面的图，两块板共用一根龙骨，请打孔的时候注意对齐螺丝的位置，注意一个龙骨要安装4个自攻螺丝。

然后就是电源的布置了看，一般来说，电源上有COM是负极，+V是正极

L是火线 N是零线  其他不用接

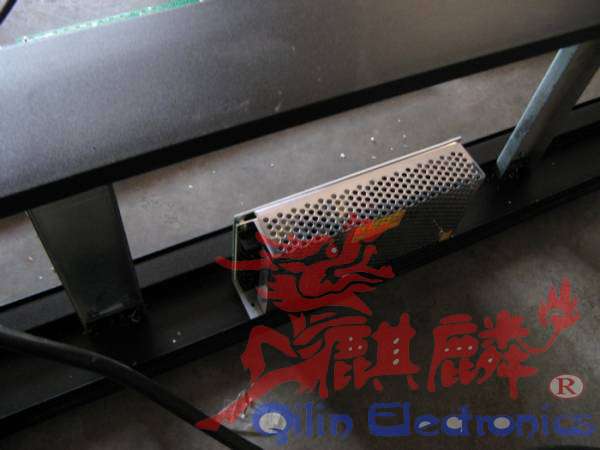

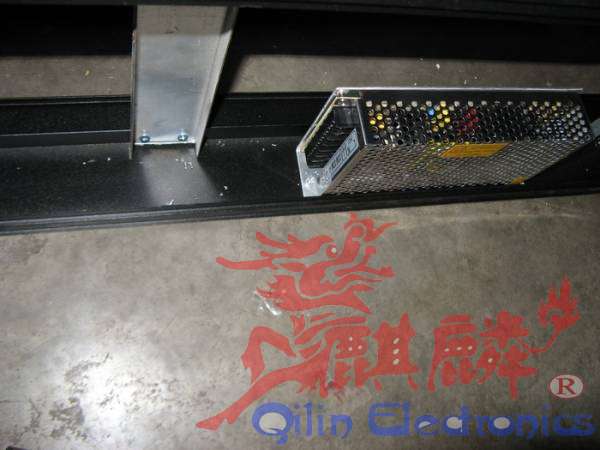

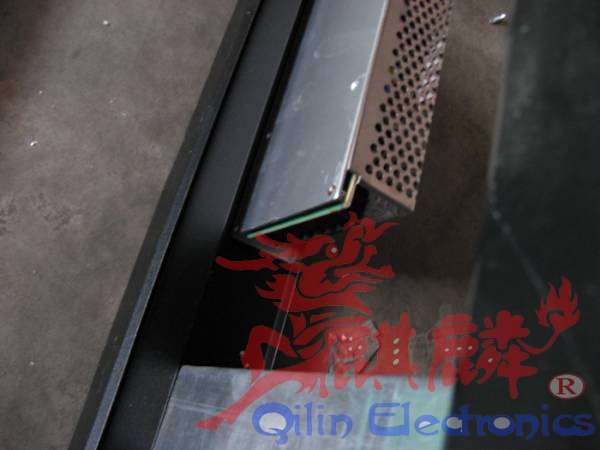

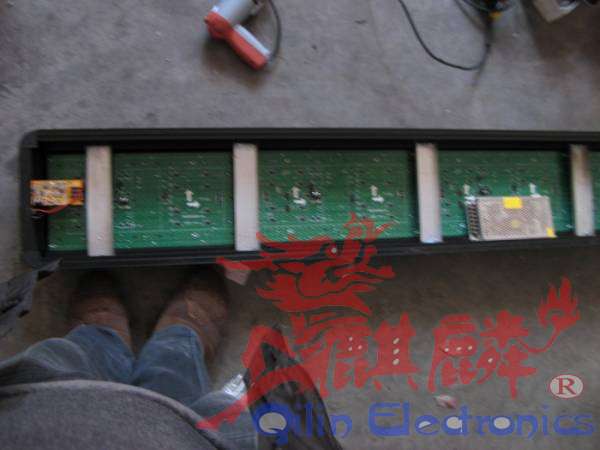

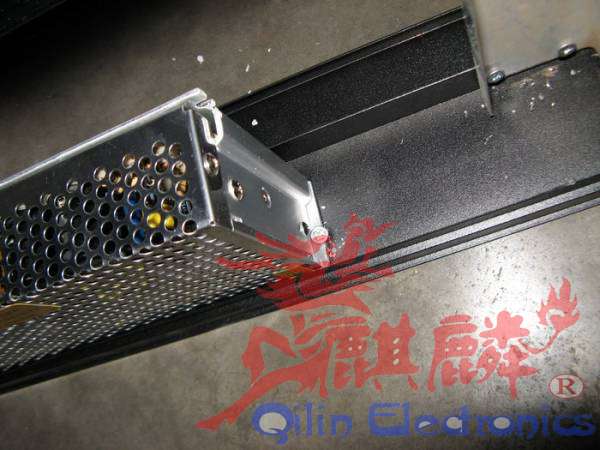

电源上面写这他的功率，最长用的是40安200瓦的电源，上面有三个COM三个+V，每一对可以代3块单元板。每块单元板需要4安得电流【全功率工作的时候】，但我们不能用满，那样会造成电源长时间工作过热，影响稳定 。电源要上在边框上，具体位置大家根据你的单元板具体布置，电源两边各有一个螺丝孔，后面的是通孔，前面的是死孔，用自攻丝固定在边框上，

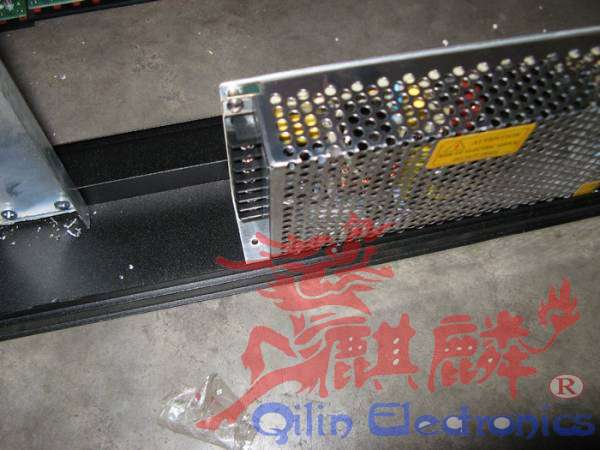

注意电源只需要两个螺丝就可以了，

下面就是给电源上预布线 。

什么是预布线呢，就是每个电源，我们估算好要接多长的线，我们先裁好上在电源上。为什么要这样做，应为我们用磁脚是在正面操作的，后面的工作我们在后面做完，注意，一根1.5平方的线可以带3块单元板，不要让先超载，否则会过热。

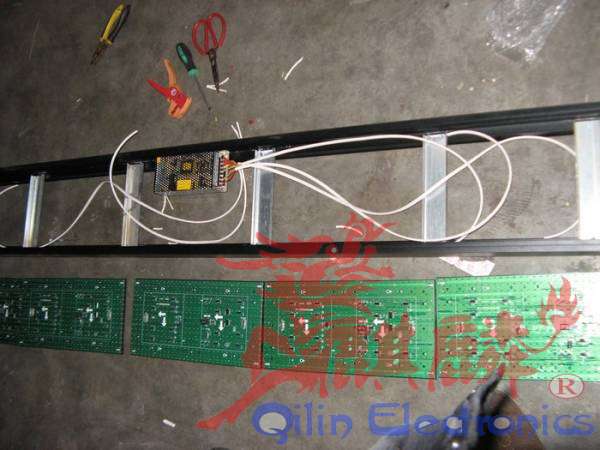

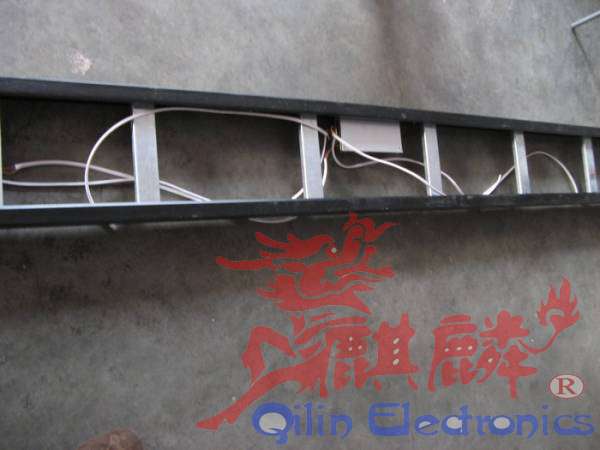

首先把各排的线顺好，

预布线完成后，我们先把220伏进线和控制器的引线接好。因为这两个地方不需要再前面接。接好后请大家把框架反过来，下面这一步就是组装了

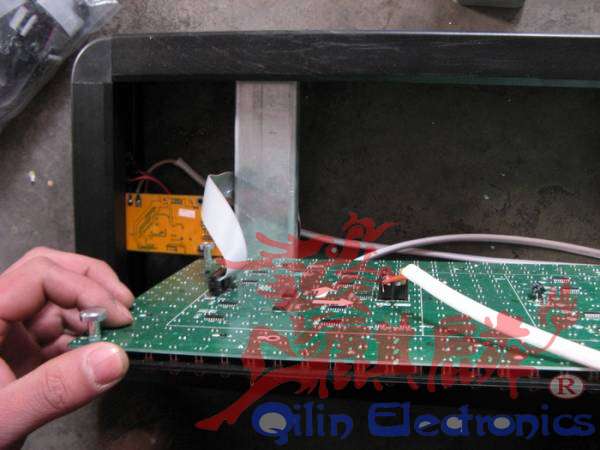

首先准备一块单元板，上好四个磁脚，如果是多排，请把单元板预先用短的电源线并联在一起，短电源线不可过长，以免忙中出乱，。

操作顺序，先连接电源线：这里有个小技巧，请尽量让红色线接正极，以防止出错。

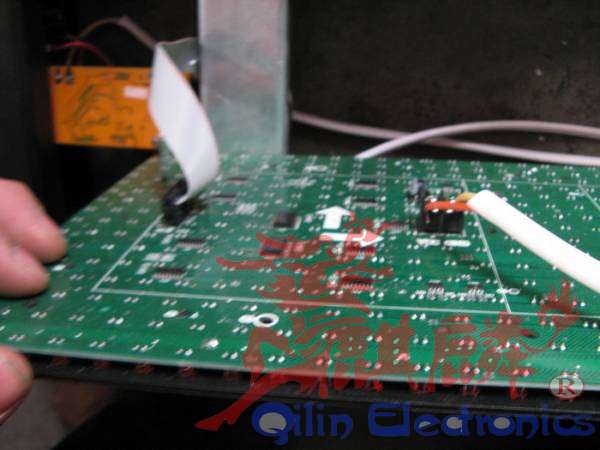

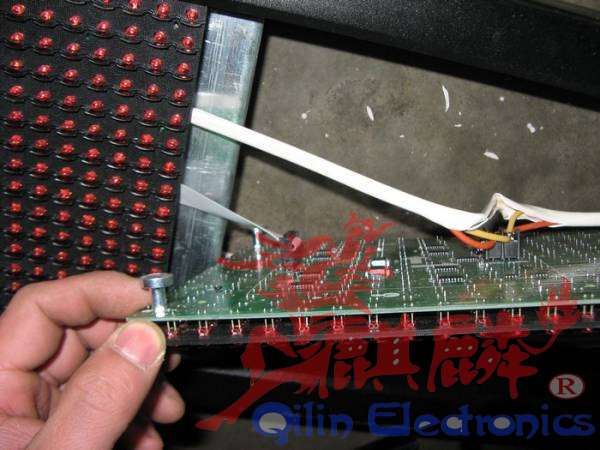

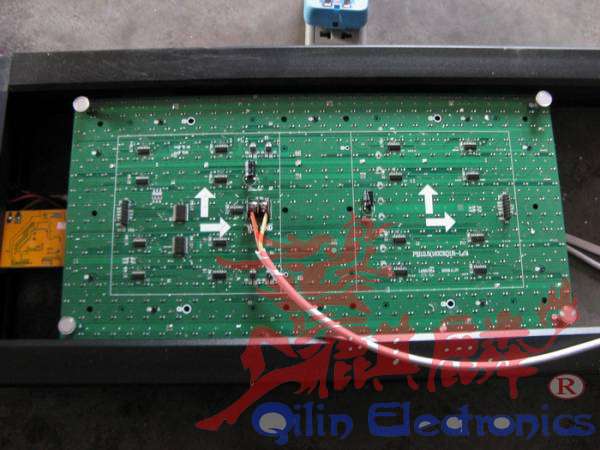

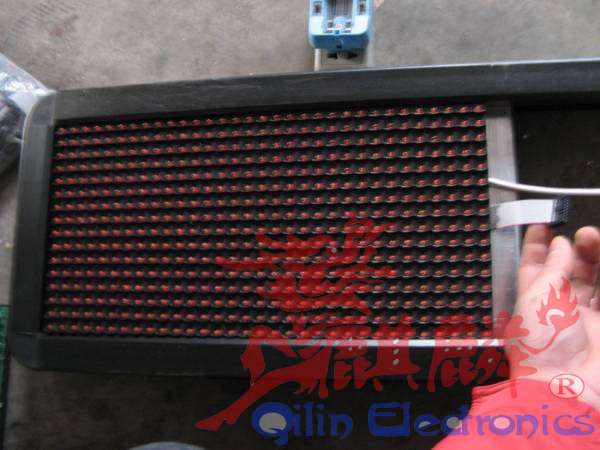

连接电源后，把板小心的对正，然后插上输入的排线和输出的排线，扣好。

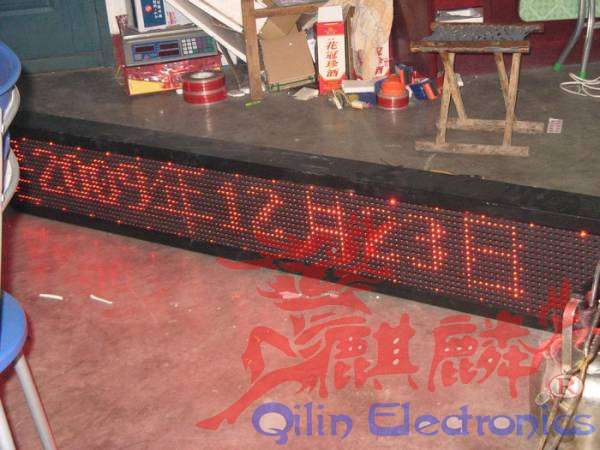

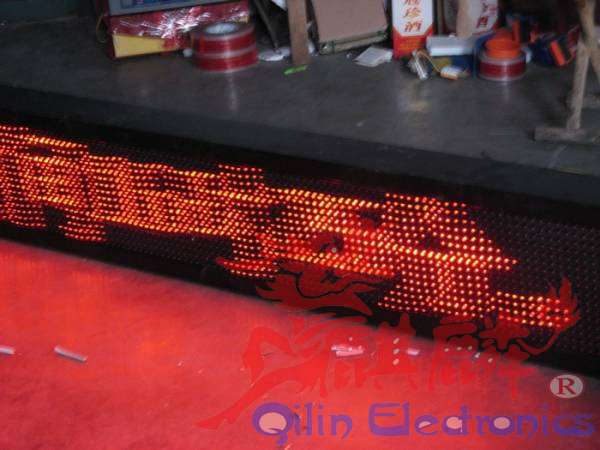

OK下面的也是依次组装

http://player.youku.com/player.php/sid/XMTMwMDI2NDUy/v.swf

如果无法播放，请点击此处在新窗口打开

各种控制卡的接法：

1：50的卡：32*192点，最佳使用状态是32*128点内。支持扫描方式：4 8 16扫，串口连接方式是232方式，接入电脑的9针串口，串口线的连接方式是2-2 3-3 5-5三线连接方式 注意不能带电拔插。

上菜，，哦，不是上图，，，50卡分了三个排针口，上面的那两个是12接口下面的这一个是08接口。如果你的单元板是12接口，请第一排接到J7，第二排接到J8，J7口上有排针的对应说明，J8排列位置和J7相同，请接线的时候让排线的红色线对齐控制卡排针的A，单元板的一端也是红线对齐排针的A。插上。下面的测试按钮是老化屏用的，旁边的跳线，左边的不要动，右边的上面是数据极性，下面是OE极性 。控制卡要接5伏电源，电源端子两旁有标记，请仔细看。

2：70的卡 32*192点或16*384点单色或者双色32*128或16*256点。串口接法是2-3 3-2 5-5.

JP1是08接口 JP2和JP3 是12接口 注意插线的时候排线的红色端对齐A，单元板上也是如此。本卡支持 4  8  16扫描方式。

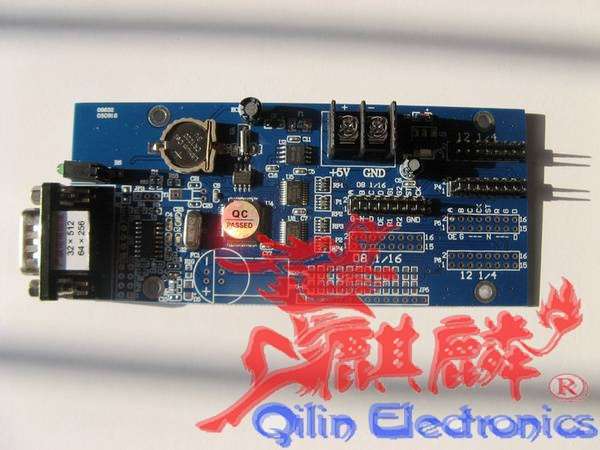

3：90的卡140的U盘卡   单色32*512或64*256点，双色长度减半。接口方式是串口 2-3  3-2  5-5 。

此卡有5个接口。JP1---JP5,接口JP1和JP2是08接口。JP3 ，JP4,JP5是12接口。接的时候注意红线对齐A，单元板上红线也是对齐A。注意JP1和JP2排针的排列位置一样。JP3和JP4,JP5的排列位置一样。注意不要带点拔插

U盘卡的排线的插法一样，注意，这个卡在使用的时候要先设置好屏参，再安装。U盘只能用来传输数据，并不能设置屏参。点击软件上的文件--保存到SD卡--就可以了，请提前把U盘格式化一下，可以很好的保证数据的完整。请在接上控制卡电源后30秒后插入，插入后，1-10秒，可以看到U盘的绿色指示灯亮起，表示正在读盘。此时不要拔出，等待绿灯熄灭。绿灯熄灭后就可以拔出U盘，这时，数据就保存在卡上了。

       3：120的和140的卡

本卡的串口接线方式是2-3 3-2 5-5 。卡上有JP1-JP12共12个口。其中120的只有JP1,JP2和JP5,JP6,JP7,JP8可以用。140的所有口都可以用。JP1---JP4是08接口，JP5-JP12是12接口。接线方式同上 注意两边的A对齐红线。


      4：仰邦的卡：

仰邦的卡特点是简单，稳定。各种控制卡的串口接线方式均是2-2  3-3  5-5直通方式。 注意BX-T-32卡上自带两种接口， BX-A要提前说明是什么接口。
其他请提醒说明需要配什么接口的HUB.注意HUB不是卡上配的，需要另行订购。GPRS配合仰邦的BX-E可以直接使用，其他的卡请提前联系写入GPRS程序。。
