无线USB口传输--制作与应用---适合所有带串口232的卡

无线传输，摆脱串口线的拘束，小的代价做到无线数据传输的乐趣
但专用的卡太贵了，而且又只能在一个卡上使用，大大限制了我们的使用，其实它可以分离出来，当我们需要的时候，拿出来用
下面主角登场。
大家看

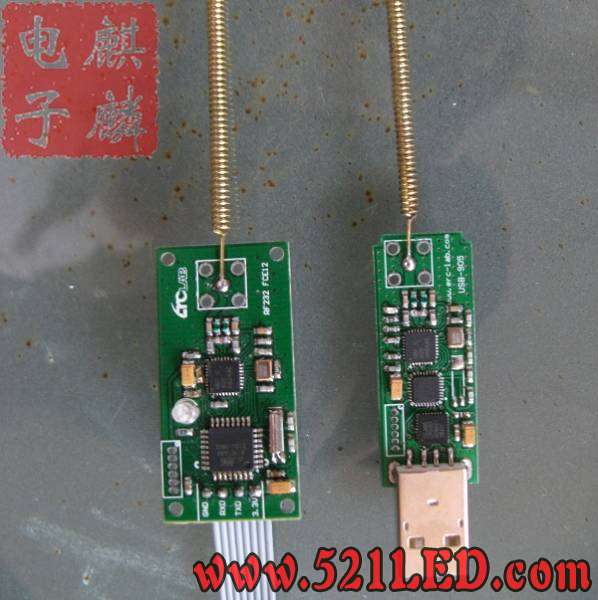

上图，左边是无线接收发射232模块，，可以用在我们的控制卡上，
右面是USB的接口，直接插在我们的电脑上，下面我来讲怎么来接线
电脑那一端我们就不多说了，那个直接插上，会有个找到新硬件的提示，然后安装我们的驱动，就会在电脑上多出一个COM口。
好电脑端我们告一段落，下面我们看控制卡端，

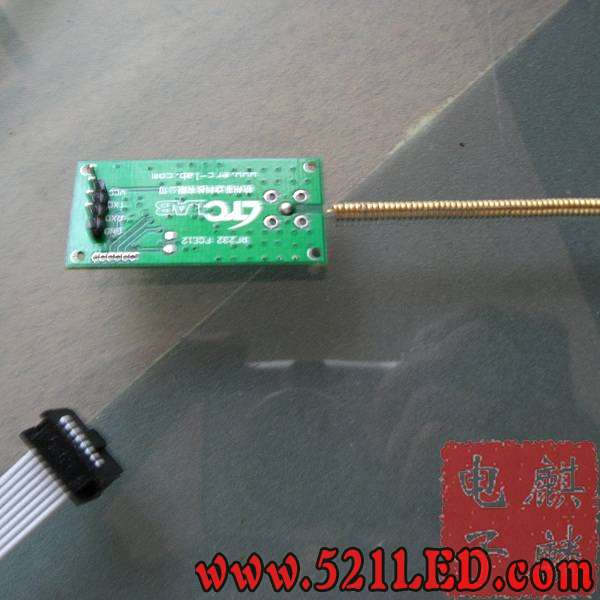

这是控制卡端的收发模块，TTL标准接口，他只有4个简单的接口，

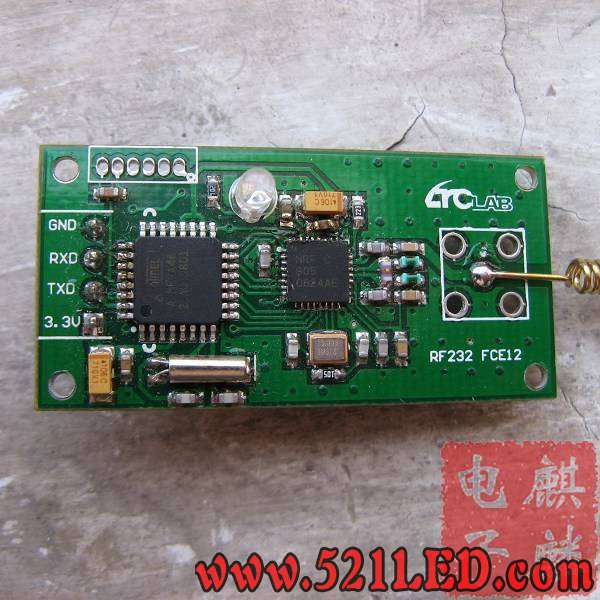

看图，两端是3.3伏输入和GND输入，中间分别有TXD数据发送和RXD数据接收两个端口。本收发模块用3.3伏供电，如果你的电压是5伏，请使用1117模块将5伏电压转换成3.3伏电压使用。
【麒麟电子手打】
我们想要在那个控制卡上使用，请把那个控制卡的MAX232芯片用热风台或其他方法吹下来，以免引起干扰，
请看上图，把232拆下后，就可以找到他的收发脚，不会的请看资料

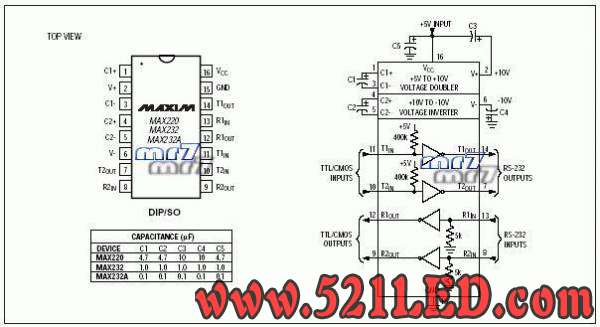

【232芯片解释】
　MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。


　　内部结构基本可分三个部分：


　　第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。


　　第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。


　　其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。


　　8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。


　　TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DB9插头；DB9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。


　　第三部分是供电。15脚GND、16脚VCC（+5v）。

【232芯片】

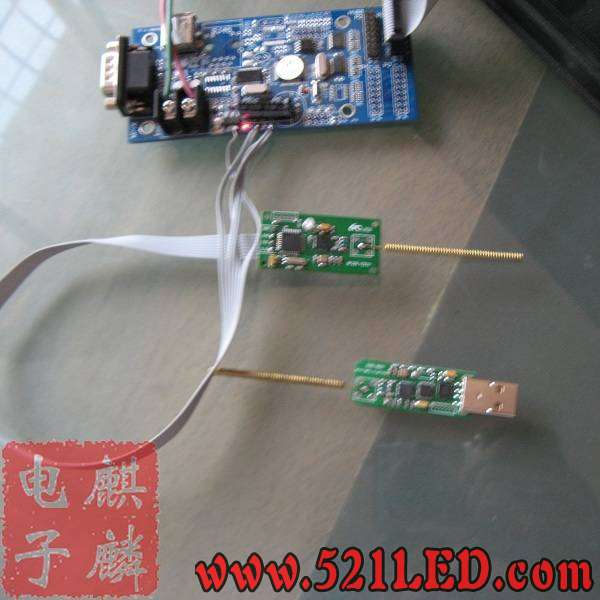

找到单片机的收发脚，就可以了，把TXD和RXD接到上面就可以了，


当你差上电源后，可以看到接电源的瞬间看到信号灯亮一下，熄灭，证明通讯正常，你就可以打开控制卡的驱动软件来设置控制卡了，
另，请注意，当前我们的芯片只支持9600和19200两个速率，请检查你的控制卡是不是可以调整速率
