控制卡IQ口在计时 点播计数过程中对接继电器无源触点的抗干扰接线说明

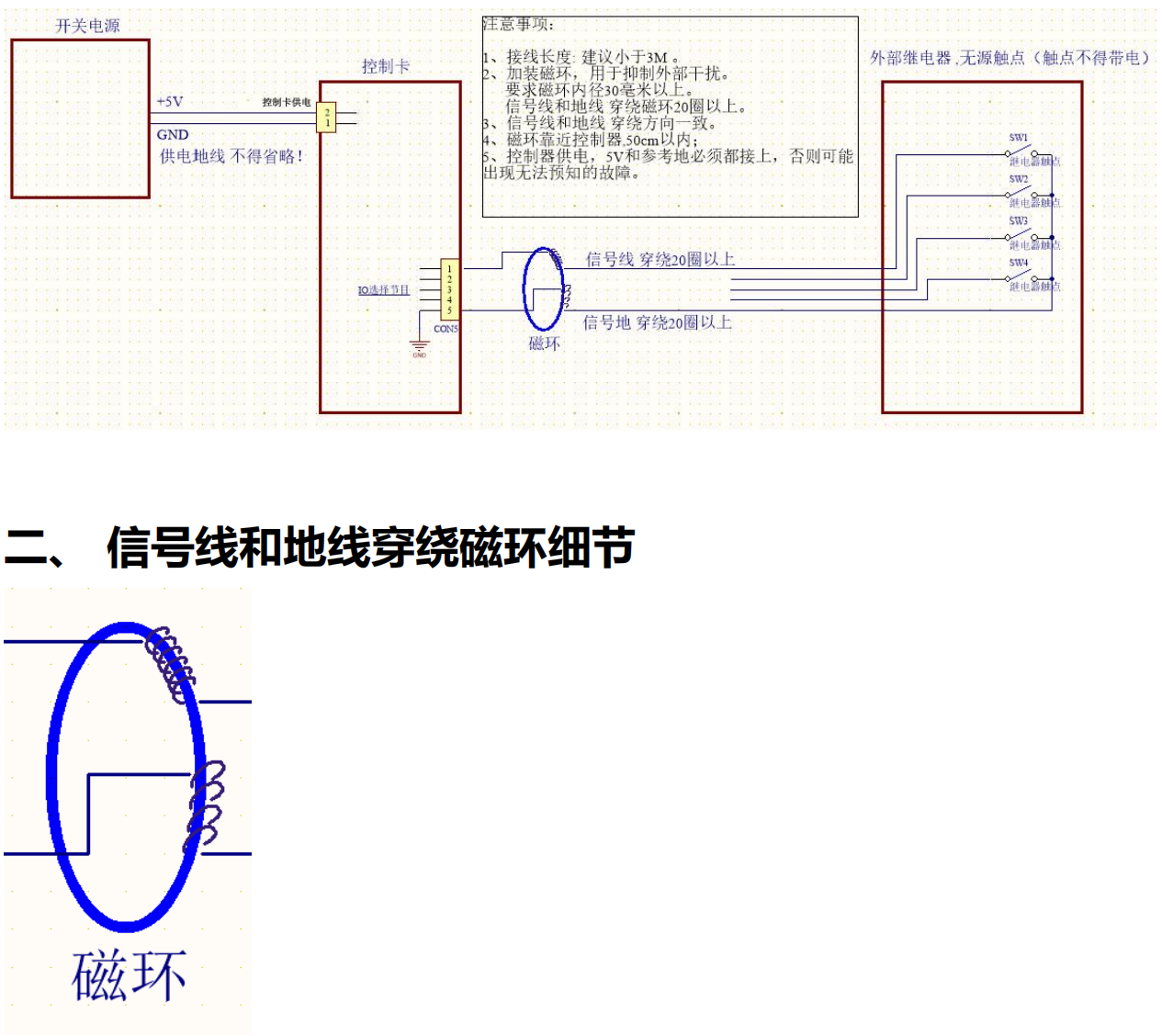

一、 接口走线/施工示意图

控制卡外接走线加装磁环 ，抑制干扰 。因为设备现场环境非常复杂 各种干扰容易让控制卡IQ口误动作 ，所以加装磁环可以有效抑制各种未知错误

二、  信号线和地线穿绕磁环细节

1、磁环内径建议 30mm 以上 ，需保证绕够 20 圈以上 ，圈数越多越好。

2、要求信号线和地线同时、同方向、同圈数穿绕磁环。

3、信号线可以是一路以上。就是可以多路信号同时在一个磁环上绕制。

三、  特别注意事项

控制卡供电 5V 和参考地必须同时接入 ，否则可能造成控制卡无法正常工作！

开关电源的输出参考地一般标记为“ -V” 。

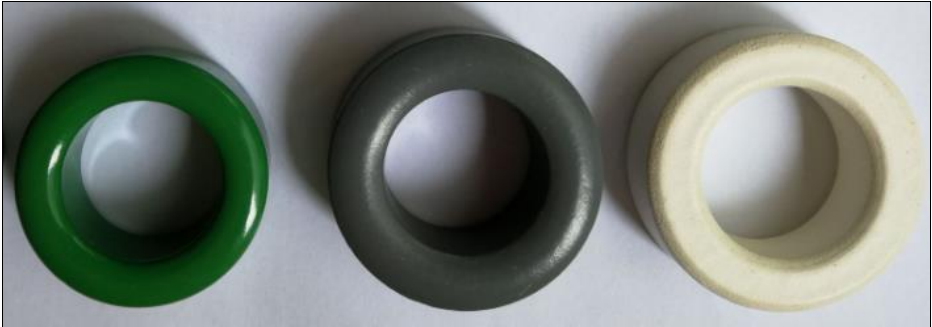

四、  磁环

注意：磁环不能有裂缝 。

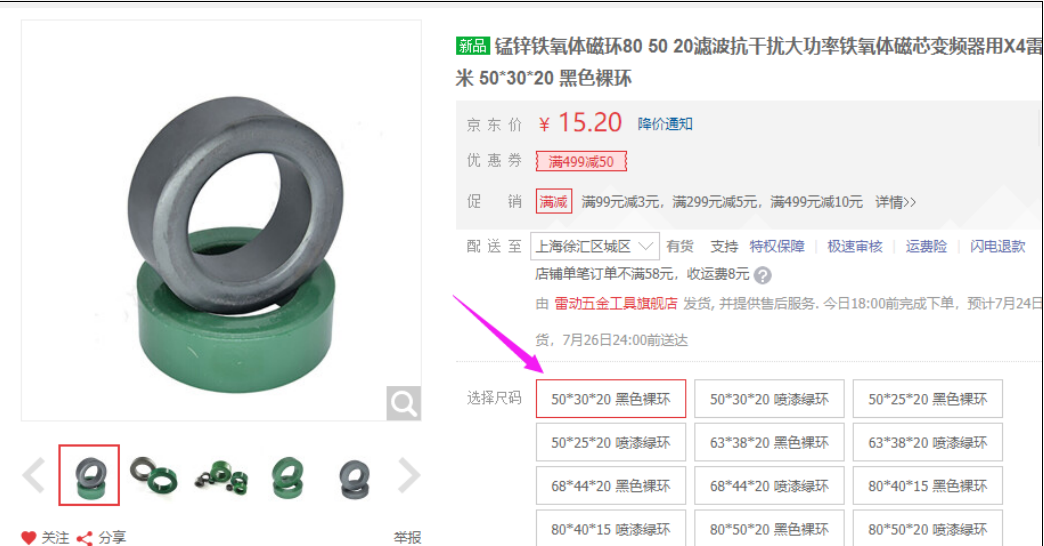

五、  温馨推荐

磁环购买链接如下：https://item.jd.com/10031482430006.html#crumb-wrap
