HDPlayer 节目编辑操作说明 1 后面还有

深圳市灰度科技有限公司版权所有

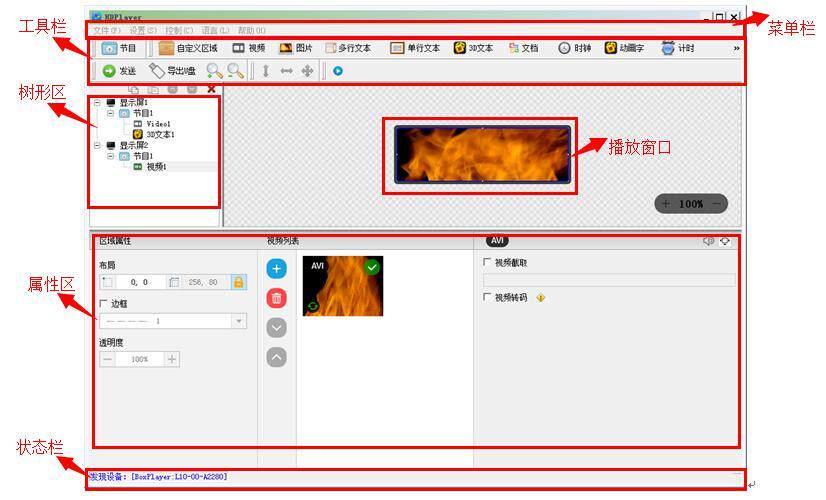

1 节目编辑 1.软件界面 软件界面主要包括两个部分：播放窗口和编辑窗口。 播放窗口（即 LED 屏上所要显示的内容）：用来显示用户所要播放的视频、图片、 文本等内容。 编辑窗口：包含标题栏、菜单栏、工具栏、树形区、属性区以及状态栏，如图 4-1 所示： 图 4-1
软件界面 菜单栏：包含文件、设置、控制、语言以及帮助五个选项； 工具栏：包含节目、视频、文本、文档、时钟、计时、等其他区域； 属性区：显示各节点信息，并可设置边框、播放特效、播放时间等功能； 树形区：显示当前节目所包含的内容； 状态栏：显示设备信息；
2 2.节目结构

图 4-2
节目结构 LED 屏幕：用户使用的 LED 大屏幕，大屏幕上的显示内容由它决定。每个“LED 屏幕”之间是并列关系，在 LED 屏幕中可以添加多个节目页。 节目页：节目页是指用户设定的一组节目窗口和节目内容的集合。每个“节目页” 之间是并列且依次播放关系。 播放内容：在 LED 屏幕上显示的具体内容。包括视频、图片、文本、文档、时钟、 计时等。同一个节目下的“播放内容”是同时存在，同时播放的，先添加的内容 在底层，后添加的可覆盖先添加的内容，如图 4-2 中的显示屏 2 的节目 2，3D 文本会覆盖在图片上显示。 3.新建显示屏 选择菜单栏中【文件】→【新建】选项键，即可新建显示屏，树形区中可添 加多个显示屏，若要删除显示屏，选择显示屏节点，再按 Delete 键或右键选择 删除选项或点击“删除”按钮，即可删除显示屏。

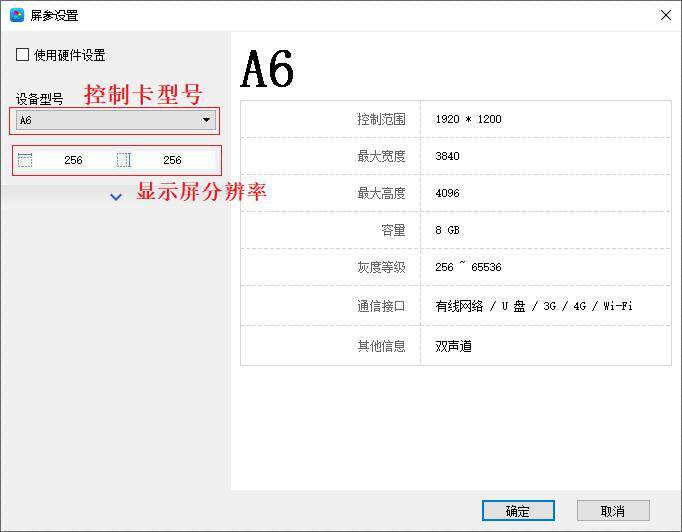

HDPlayer 节目编辑操作说明 深圳市灰度科技有限公司版权所有 3 1）设置播放窗口 点击【设置】→【屏参设置】，进入屏参设置界面： 图 4-3

屏参设置 勾选“使用硬件设置”选项，可以回读显示屏的分辨率。 去掉勾选“使用硬件设置”时，可直接对设备型号、宽度、高度进行设置； 若已有控制卡与电脑相连，系统会自动将这些控制卡的 ID 显示在“选择设 备”选项中并自动选中一个设备。 软件支持“显示屏”的重命名、删除、新建、添加节目、发送、关闭等操 作，可通过右键“显示屏”节点来进行选择。 2) 显示屏属性 图 4-4 显示屏属性

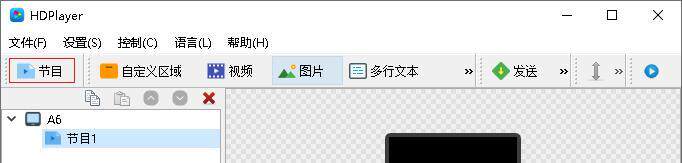

HDPlayer 节目编辑操作说明 深圳市灰度科技有限公司版权所有 4 4.添加节目 单击工具栏的“节目”图标创建新节目，需添加显示屏后才可添加节目，一 个显示屏下可添加多个节目，要删除“节目”，单击快捷操作栏的“删除”按钮 即可。 图 4-5

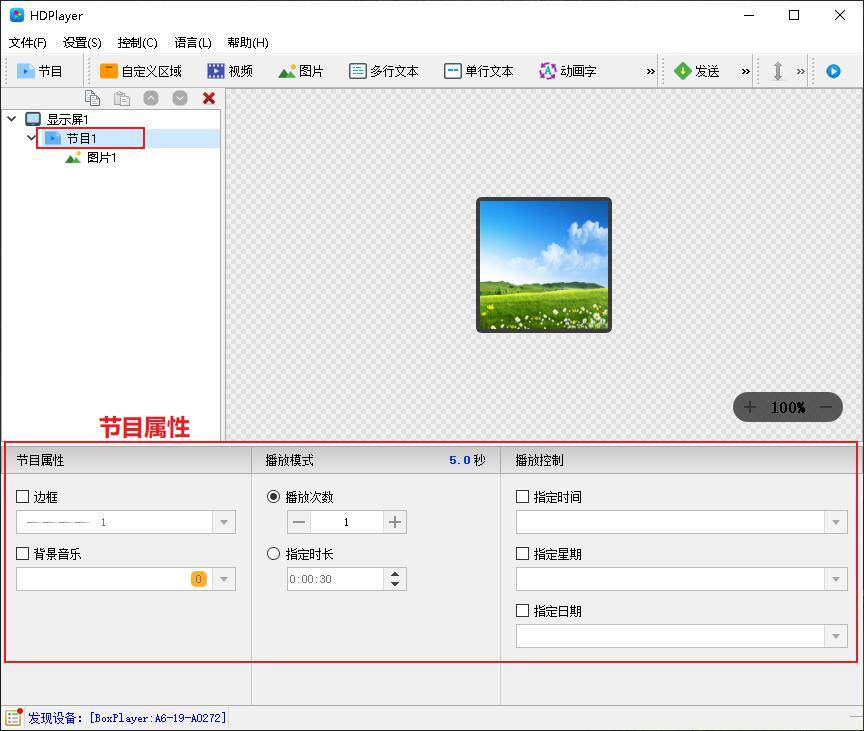

新建节目 软件支持“节目”的重命名、删除、添加、拷贝、移动等操作，用户可以右 键“节目”节点进行选择。 1）节目属性 “节目”属性中可设置节目的播放时间、时长、指定时间播放以及播放背景 音乐和边框，可选择多个背景音乐，设置后需发送到控制卡后才生效。
