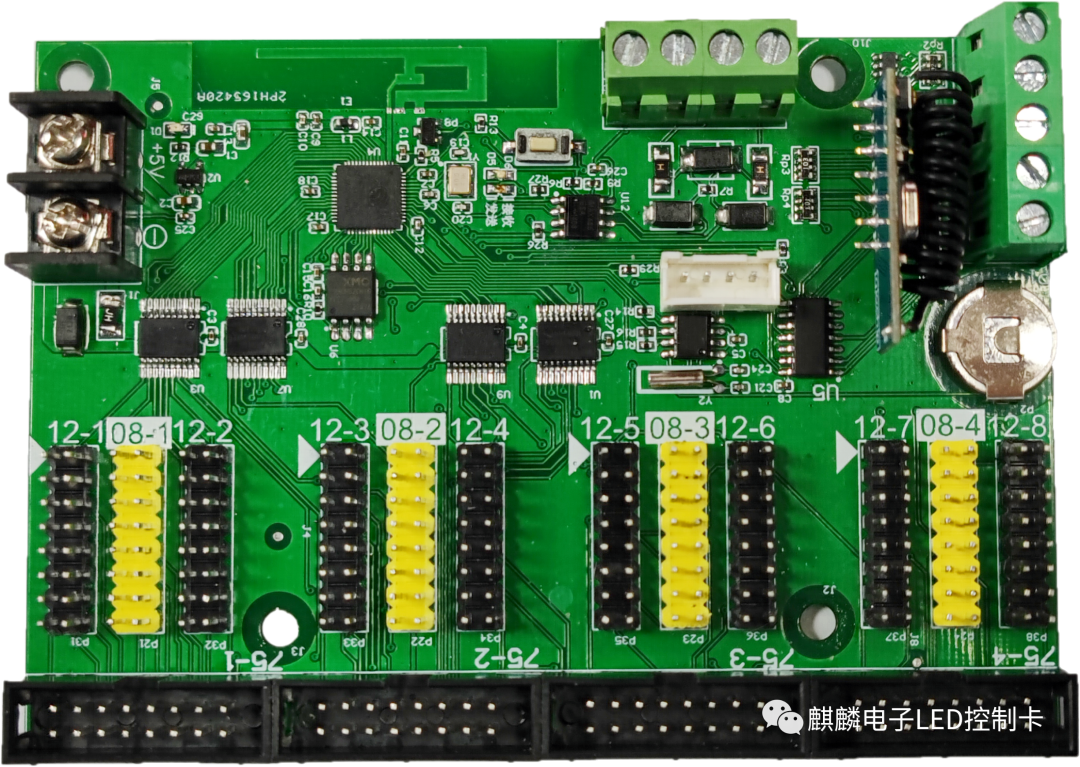

RHX8-T8遥控 计数 计时 MODBUS卡常规使用说明书

T8多用卡 常用功能介绍及使用说明

12.如何实现秒表功能（按钮正/倒计时） ？

适用卡型：  T8（目前只有此卡支持 ， 其他型号暂不支持、  详情请咨询厂家）

适用场合：  适用于各种常规的比赛项目， 秒表正计时、 倒计时等场合。

秒表分类：  按钮正计时、  按钮倒计时

控制类型：  WiFi 遥控器、  外接 433 遥控器、  外接按键/线控

功能特点：  支持 WiFi、 遥控器、 按键同时控制；  最多支持 3 位毫秒显示、  更精准；  支持多

个秒表分区独立或同时控制； 支持自定义 S1/S2/S3/S4 功能键（433 遥控器和按键专用） ，

操作灵活、 简单方便；  秒表还支持连续左移功能。

1） 操作说明

第一步 ， 设置屏参 ， 控制卡型号选择“RHX8-T8”

打开软件， 点击“寻机”连接当前控制卡 WiFi， 点击软件右上角齿轮 “屏参设置”， 选择 当前屏的实际宽度、 高度、  扫描序号等参数， 操作方法和常规 WiFi 卡一样。  如下图一；

第二步 ， 添加秒表分区

设置好屏参后返回， 点击软件右上角 “+”添加 “秒表”分区， 如上图 （二） ；

第三步 ， 编辑秒表正计时、  倒计时

点击秒表分区， 选择要显示的模式及相关设置， 如下图；

第四步 ， 使用按键/遥控器/WiFi 控制秒表计时

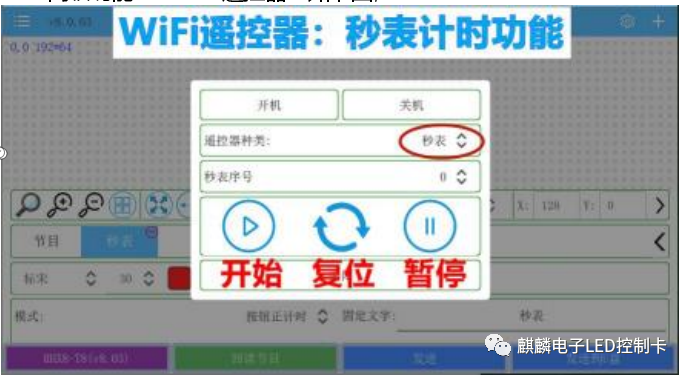

发送节目成功后， 即可使用按键/遥控器/WiFi 控制秒表计时， 点击软件右上角 “齿轮”— — “高级功能”—— “遥控器”如下图；

也可以外接 433 遥控器或按钮控制， 如下图

说明：

1.433 遥控器和接收模块：  选配的， 需要另外购买；

2.按键功能：  需要自己接线或外接按键等设备。

2）  注意事项

①S1/S2/S3/S4 键：  433 遥控器和按键专用， 可以设置“开始/复位/暂停”等功能；

②WiFi 遥控器无需设置 S1/S2/S3/S4 功能键、  设置也无效；                         ③多个秒表分区可以设置不同的按钮功能， 默认功能一样、 请按照需求设置； ④默认无毫秒显示， 可以手动选择毫秒位数 （最多支持 3 位）  。                    ⑤中途不能断电， 否则秒表恢复初始值。

13.如何实现计数器功能？

适用卡型：  RHX8-T8（目前只有此卡支持 ， 其他型号暂不支持、  详情请咨询厂家）

适用场合：  适用于比赛计分、  工厂计数等场合。

计数分类：  从大到小、 从小到大

控制类型：  WiFi 遥控器、  外接 433 遥控器、  外接按键/线控

功能特点：  支持 WiFi、 遥控器、 按键同时控制；  支持小数位、 负数位显示；  支持多个计数

器分区独立或同时控制；  支持自定义 S1/S2/S3/S4 功能键 （433 遥控器和按键专用）  ， 操

作灵活、  简单方便。

1） 操作说明

第一步 ， 设置屏参 ， 控制卡型号选择“RHX8-T8”

打开软件， 点击“寻机”连接当前控制卡 WiFi， 点击软件右上角齿轮 “屏参设置”， 选择 当前屏的实际宽度、 高度、  扫描序号等参数， 操作方法和常规 WiFi 卡一样。  如下图一；

第二步 ， 添加计数器分区

设置好屏参后返回， 点击软件右上角 “+”添加 “计数器”分区， 如上图 （二） ；

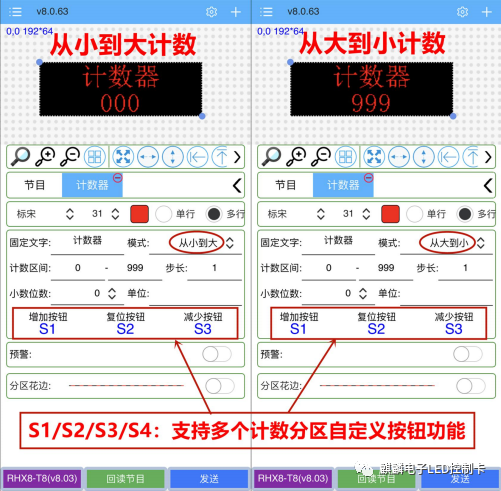

第三步 ， 编辑计数器分区

点击 计数器分区， 选择要显示的模式及相关设置， 如下图；

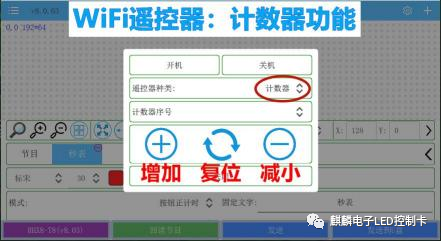

第四步 ， 使用按键/遥控器/WiFi 控制计数器

发送节目成功后， 即可使用按键/遥控器/WiFi 控制计数器， 点击软件右上角“齿轮”—— “高级功能”—— “遥控器”如下图；

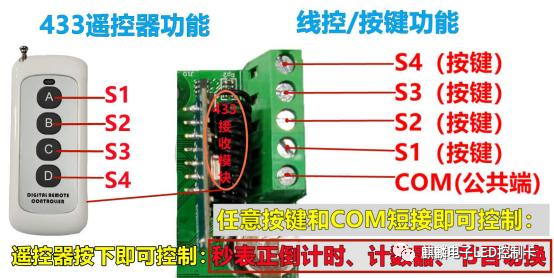

也可以外接 433 遥控器或按键控制， 如下图；

说明：

1.433 遥控器和接收模块：  选配的， 需要另外购买；

2.按键功能：  需要自己接线或外接按键等设备。

2）  注意事项

①S1/S2/S3/S4 键：  433 遥控器和按键专用， 可以设置“增加/复位/减小”等功能；

②WiFi 遥控器无需设置 S1/S2/S3/S4 功能键、  设置也无效；                             ③多个计数器分区可以设置不同的按钮功能， 默认功能一样、  请按照需求设置。 ④计数区间：  可以设置负数， 例如 “-100—— 100”；                                     ⑤步长支持小数位输入， 例如 “0.25”， 最大支持 2 位小数；

⑥中途不能断电， 否则计数器恢复初始值。

14.如何实现节目切换功能？

适用卡型：  RHX8-T8（目前只有此卡支持 ， 其他型号暂不支持、  详情请咨询厂家）

适用场合：  适用于常见的工厂流水线、收费站（人工/ETC 车道）  、厕所（有人/无人） 等场 合。

功能分类： 接通播放节目 B、 断开播放节目 A； 切换指定节目； 切换指定节目、 并一直播放； 切换下一个节目、  并一直播放；  切换下一个节目/上一个节目等.

控制类型：  WiFi 遥控器、  外接 433 遥控器、  外接按键/线控.

功能特点：  支持 WiFi、 遥控器、  按键同时控制；  支持多个节目任意功能设置；  支持自定义

S1/S2/S3/S4 功能键（433 遥控器和按键专用）  ， 操作灵活、 简单方便。

1） 操作说明

第一步 ， 设置屏参 ， 控制卡型号选择“RHX8-T8”

打开软件， 点击“寻机”连接当前控制卡 WiFi， 点击软件右上角齿轮 “屏参设置”， 选择 当前屏的实际宽度、 高度、  扫描序号等参数， 操作方法和常规 WiFi 卡一样。  如下图一；

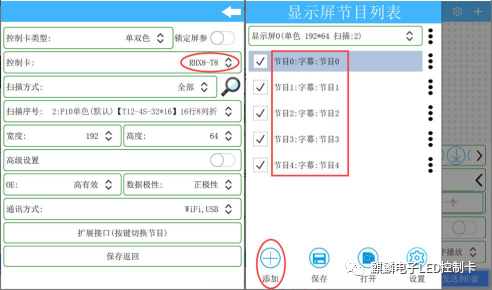

第二步 ， 添加多个节目

设置好屏参后返回，点击软件左上角添加多个节目、 并编辑好每个节目的内容，如上图（二）；

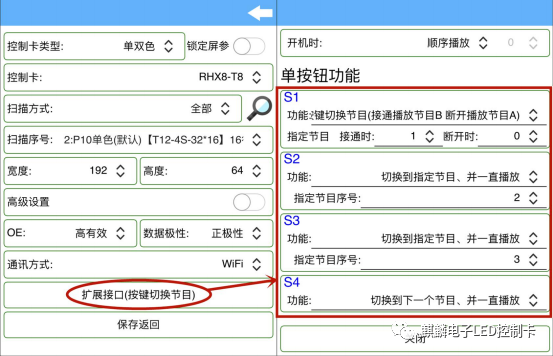

第三步 ， 设置“按键切换节目”功能按钮

再次进入 “屏参设置”点击 “扩展接口 （按键切换节目）  ”， 设置 S1/S2/S3/S4 对应的节 目功能， 如下图；

第四步 ， 使用按键/遥控器/WiFi 控制计数器

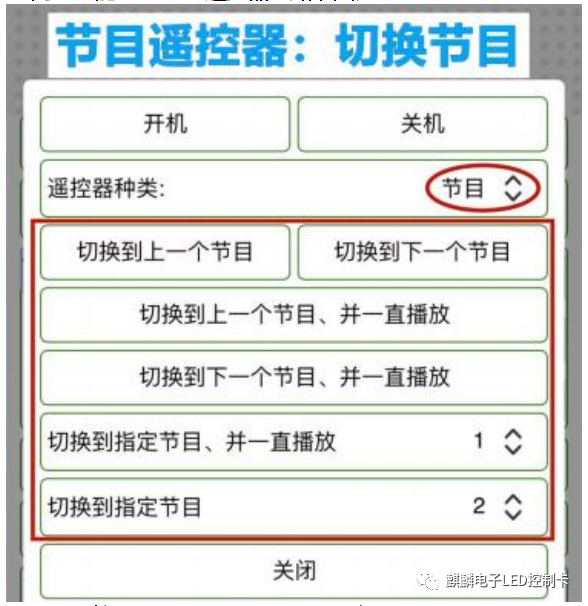

发送节目成功后， 即可使用按键/遥控器/WiFi 控制计数器， 点击软件右上角“齿轮”—— “高级功能”—— “遥控器”如下图；

也可以外接 433 遥控器和按键控制， 如下图；

说明：

1.433 遥控器和接收模块：  选配的， 需要另外购买；

2.按键功能：  需要自己接线或外接按键等设备。

2）  注意事项

①S1/S2/S3/S4 键：  433 遥控器和按键专用， 可以实现节目切换等功能；              ②WiFi 遥控器无需设置 S1/S2/S3/S4 功能键、  设置也无效；                                ③多个节目可以设置不同的按钮功能， 请按照需求设置；                                      ④断电重启恢复出厂默认播放方式 （默认顺序播放） ， 可以设置开机时指定节目。

15.如何实现温湿度功能？

适用卡型：  RHX8-T8（目前只有此卡支持 ， 其他型号暂不支持、  详情请咨询厂家）

适用场合：  学校、  医院、  银行、  办公大厅、  汽车站、高铁站、地铁站、  机场、  高速公路、  交  通路口、 停车场、加油站、公交车、出租车、 体彩、福彩、社区媒体、街道店铺、门楣屏等。

功能分类：  温度；  湿度；  温度+湿度

传感器类型：  支持 DHT20、 AM2301B、  RHX8-AHT21 等

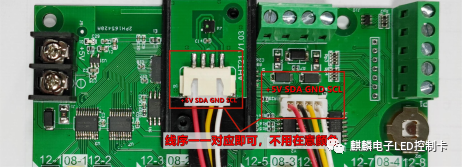

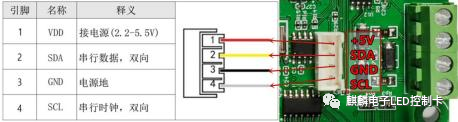

接口定义：  +5V、  SDA、  GND、 SCL 共 4 组线路， 见下图；

1） 操作说明

第一步 ， 设置屏参 ， 控制卡型号选择“RHX8-T8”

打开软件， 点击“寻机”连接当前控制卡 WiFi， 点击软件右上角齿轮 “屏参设置”， 选择 当前屏的实际宽度、 高度、  扫描序号等参数， 操作方法和常规 WiFi 卡一样。  如下图一；

第二步 ， 添加温湿度分区

设置好屏参后返回， 点击软件右上角 “+”添加 “温湿度”分区， 如上图 （二） ；

第三步 ， 编辑温湿度分区

点击温湿度分区， 选择需要的温湿度模式及相关参数， 如下图；

第四步 ， 发送节目

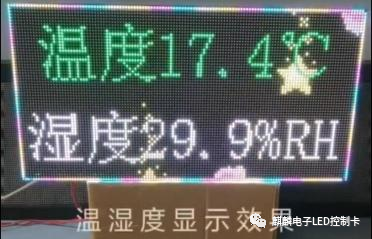

发送节目成功后， 即可实现温湿度功能。

2）  注意事项

①外接温湿度传感器时一定要看好线序再接线（不用在意颜色、 线序对即可）  ； ②整数位和小数位根据实际情况选择， 选择不对可能会出现错误；                     ③使用环境不同温湿度有一定的误差， 可以手动输入修正值， 例如 “-0.1”；      ④默认不显示零下单位， 如果在北方或冬天使用时、  零下符号打钩即可。

16.如何实现 ModBus 功能（环境监控等） ？

适用卡型：  RHX8-T8（目前只有此卡支持 ， 其他型号暂不支持、  详情请咨询厂家）

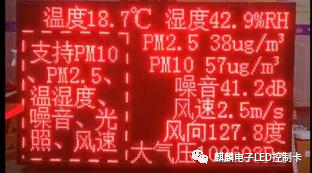

适用场合：  适用于扬尘检测、  气象信息、 空气质量、  环境监控等场合。

功能分类： 温度、 湿度、PM2.5、 PM10、TSP、噪音、 大气压力、 风速、 风向、 光照、TVOC、 CO2、  甲醛、  O3 等

传感器类型：  各种常见的 485 接口 ModBus 协议的传感器

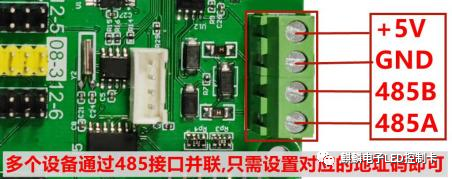

接口定义：  标准串口485 接口， 见下图；

1） 操作说明

第一步 ， 设置屏参 ， 控制卡型号选择“RHX8-T8”

打开软件， 点击“寻机”连接当前控制卡 WiFi， 点击软件右上角齿轮 “屏参设置”， 选择 当前屏的实际宽度、 高度、  扫描序号等参数， 操作方法和常规 WiFi 卡一样。  如下图一；

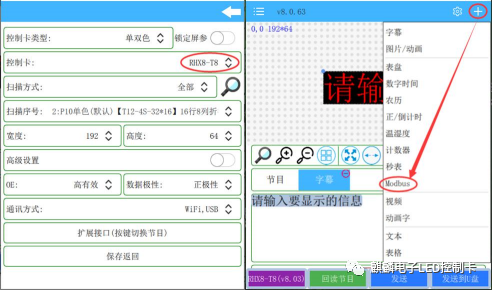

第二步 ， 添加 ModBus 分区

设置好屏参后返回， 点击软件右上角 “+”添加 “ModBus”分区， 如上图 （二） ；

第三步 ， 编辑 ModBus 分区

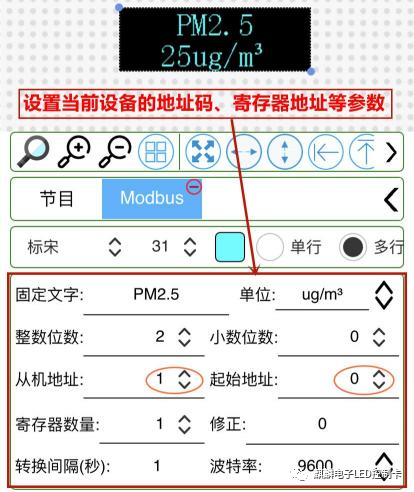

点击 ModBus 分区，选择当前传感器的“从机地址”“寄存器起始地址”等参数，如下图；

第四步 ， 发送节目

发送节目成功后， 即可实现 ModBus 传感器功能。

从此免开发

2）  注意事项

①外接 ModBus 传感器时一定要看好线序再接线 （A 对 A、 B 对 B）；

②整数位和小数位根据实际情况选择， 选择不对可能会出现错误；

③使用环境不同数值有一定的误差， 可以手动输入修正值；

④多个 485 设备可以并联， 只需要设置对应的地址码即可；                                     ⑤每个厂家传感器的寄存器地址都不太一样， 必须填写准确， 否则可能显示不正常。

（软件不断更新中，以实际版本为主，更多功能、敬请期待...）
