全彩异步卡做异性显示屏或者十字屏等设置方法

随着LED显示屏行业不断成熟，显示屏的形状也由最初常规矩形显示屏发展到了棱形、梯形、十字架、字母屏等异形显示屏，并大量应用到商场门店、展厅演示、酒吧、KTV、传媒广告等场合。针对这些创意性的异型显示屏，灰度科技推出以“数据组偏移”功能来实现的解决方案。


1

什么情况需要用到数据组偏移？

接收卡带载非常规显示屏，但模组是常规矩形形状的，如下图的字母屏、十字屏等。



2

什么是数据组？

简单的说，单色模组一个R信号就一组数据；双色模组R、G 两个信号是一组数据；全彩模组R、G、B 三个信号是一组数据。

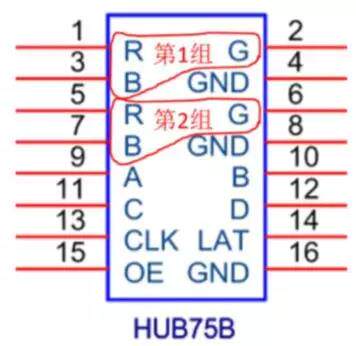

根据模组接口定义就可以判断一个接口有几组数据，如室内P4全彩模组常见的接口为HUB75B，其接口定义如下：


由上图的接口定义可看出HUB75B有2组RGB数据组，即一个HUB75接口占用了2组RGB。那么设置数据组偏移时，一个接口需要偏移2组数据。

3如何设置数据组偏移？

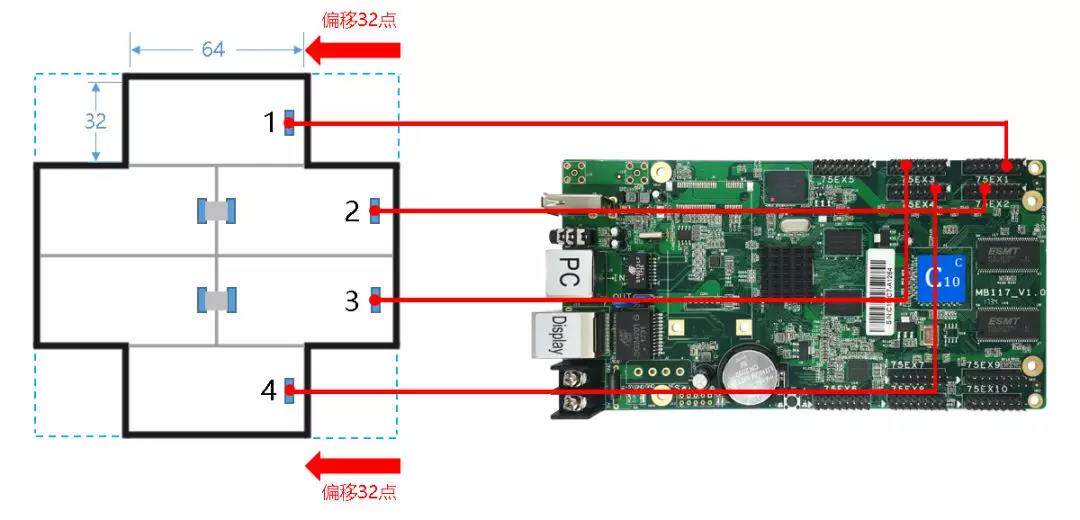

以十字屏为例（P6模组，64px*32px，顶部、底部各一张模组，中间两张模组宽两张模组高），硬件连接如下图。


由于所有的排线信号都是从右边往左边输出，如果没有经过特殊处理，上下两排模组之间的画面将会错位，如下图偏移前效果。通过数据组偏移设置后，即可把一张图片以正常的方式显示。如下图偏移后效果



数据组偏移设置步骤：



1.打开HDPlayer软件，并进入“硬件设置”
2.在接收卡参数选项卡点击“数据组偏移”；

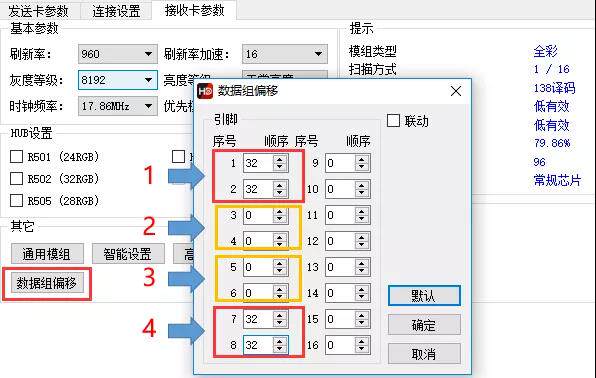

3.将第1、2、7、8四组数据都偏移32点即可，如下图：



屏参设置取显示屏最宽、最高的像素点为显示屏的分辨率。
