4.1.MMC子系统的基本框架

4.1.1.MMC子系统的代码在kernel/driver/MMC下面，目前MMC子系统支持一些形式的记忆卡:SD,SDIO,MMC。

4.1.2.HOST：针对不同主机的驱动程序，这一部分需要根据自己的特定平台来完成。

4.1.3.CORE：这是整个MMC的核心层，这部分完成了不同协议和规范的实现，并且为HOST层的驱动提供接口函数。

4.1.4.CARD：因为这些记忆卡都是块设备，当然需要提供块设备的驱动程序，这部分就是实现了将SD卡如何实现为块设备的。

4.1.5.各层之间的关系

4.2.重要的结构体

4.2.1. struct mmc_host 用来描述卡控制器位kernel/include/linux/mmc/host.h下面。

4.2.2.struct mmc_card 用来描述卡位于kernel/include/linux/mmc/card.h下面

4.2.3.struct mmc_driver 用来描述mmc卡驱动在kernel/include/linux/mmc/card.h下面。

4.2.4.struct mmc_host_ops用来描述卡控制器操作集，用于从主机控制器向core层注册操作函数，从而将core层与具体的主机控制器隔离。也就是说core要操作主机控制器，就是这个ops当中给的函数指针操作，不能直接调用具体主控制器的函数。
位于kernel/include/linux/mmc/host.h下面。

2.5.struct mmc_ios用于描述了控制器对卡的I/O状态。位于kernel/include/linux/mmc/host.h下面。

4.2.6.struct mmc_request用于描述读写MMC卡的请求，它包括命令,数据以及请求完成后的回调函数。位于kernel/include/linux/mmc/core.h中。

4.2.7.struct mmc_queue是MMC的请求队列结构，它封装了通用请求队列结构，加入了MMC卡相关结构。位于kernel/drivers/mmc/card/queue.h中。

4.2.8.struct mmc_data描述了MMC卡读写的数据相关信息，如：请求，操作命令，数据以及状态等。位于kernel/include/linux/mmc/core.h中。

4.2.9.struct mmc_command描述了MMC卡操作相关命令及数据，状态信息等。位于kernel/include/linux/mmc/core.h中。

4.3.host,core以及card之间的关联和处理流程

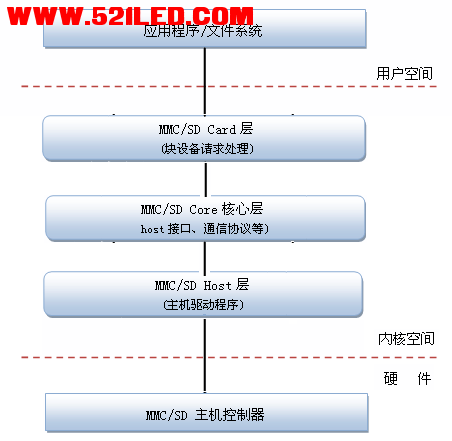

4.3.1总体的流程如下图所示

4.3.2.数据.命令的处理流程在代码分析那里会仔细分析

4.4：核心任务
MMC/SD卡的驱动整个构架由三个文件组成，其实一共就做了两件事件：
1).卡的检测。
2).卡数据的读取。

4.4.1.卡的检测中涉及到的函数
tcc_mmc_probe(host/tcc_sdhc.c)
mmc_alloc_host(core/core.c)
mmc_rescan(core/core.c)
mmc_attach_mmc(core/mmc.c)
mmc_init_card(core/mmc.c)
mmc_add_card(core/bus.c)
device_add
mmc_bus_match(core/bus.c)
mmc_bus_probe(core/bus.c) mmc_blk_probe(card/block.c)
alloc_disk/add_disk

4.4.2.卡中数据读写涉及到的函数
mmc_blk_issue_rq(card/block.c)
mmc_wait_for_req(core/core.c)
mmc_start_request(core/core.c)
host->ops->requset(host,mrq)
//tcc_sdhc.c中的tcc_mmc_request
