灰度接收卡多开方案的使用办法

[复制链接]
笑问天 发表于 2018-6-8 11:20:53 | 显示全部楼层 |阅读模式

注册登录后可以在线提问,行业从业者将帮助您解答!

您需要 登录 才可以下载或查看,没有账号?请用中文注册用户!

×

目前小间距产品越来越多,比如P2 P1.9 P1.2的出现,一般小间距产品单个箱体只有3-4个模组高,而现在的接收卡一般有8组或者12组输出,我们可以利用多开模式把箱体的模组分成多列,用接收卡原本闲置的接口来带载宽度,提升显示效果。
灰度控制卡虽然没有限制带载长度。可是带的厂里会降低刷新和亮度,这个情况下用闲置的接口来多开的话,可以让显示屏更亮刷新更高。
特别是现在有些小间距模组只有信号输入,没有输出接口,此时非得用多开不可。
灰度接收卡目前比较常用的有5018和501S两种,均支持1-8开等各种多开模式。以下以HD-R501为例讲解多开输出的排线连接和软件设置。
PS:多开,意思就是把控制卡接口平均分成了几份。每一份都看做一个独立的卡。这样可以把它带载的宽度加长或者刷新加倍。
用到这种方式,大家可以省钱。提前准备长排线或者准备排线钳和排线头。以方便使用
注意连接顺序要按照说明连接。可以保证一次成功,千万不要心里想着怎么插就怎么插。到时候会很混乱。

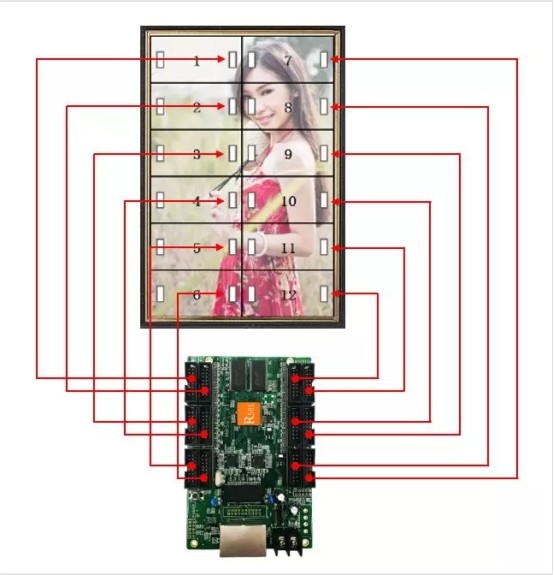

1两开方案
接收卡只用一半接口带载高度,另外一半接口用于带载宽度。相当于利用闲置的一半接口提升了1倍的显示效果。
用途:1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;
2保持原刷新率不变时,单卡宽度带载翻倍,可省一半的接收卡
两开从正面看的连接图如下:
软件设置:  1连接设置;

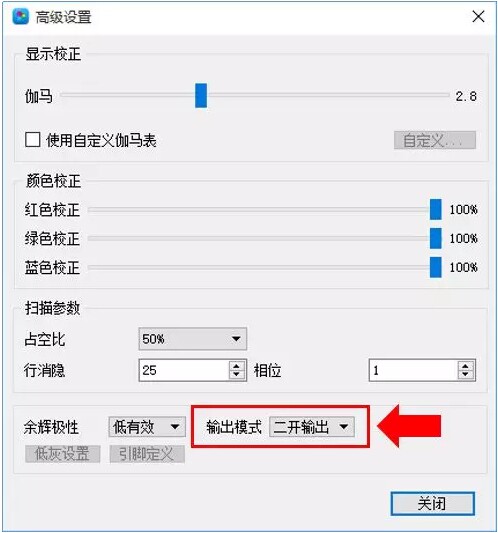

2输出模式设置;
2三开方案
只用接收卡4个接口带高度,然后把另外8个接口作为2组宽度输出。
用途   1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;2保持原刷新率不变时,单卡宽度带载增至3倍。
三开模式正面看连接图如下
软件设置:  1连接设置;

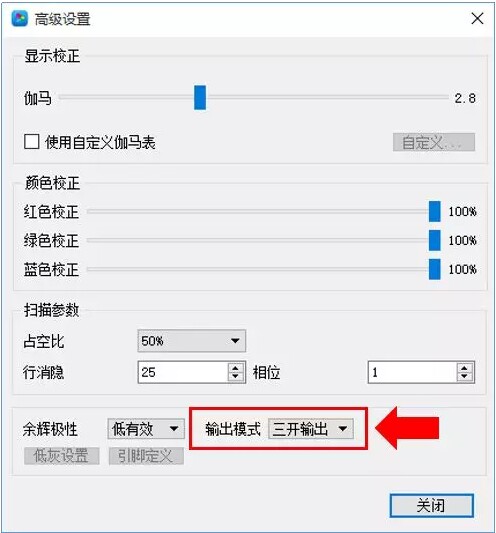

2输出模式设置;

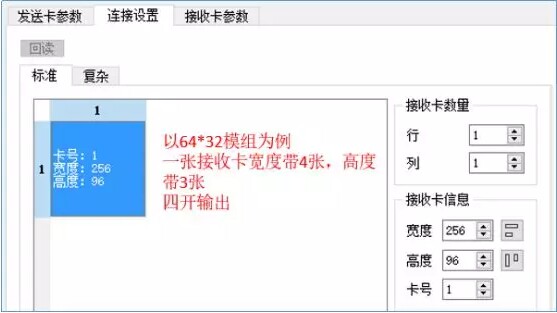

3四块方案
只用接收卡3个接口带高度,然后把另外9个接口作为3组宽度输出。
用途 1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;2保持原刷新率不变时,单卡宽度带载增至4倍。

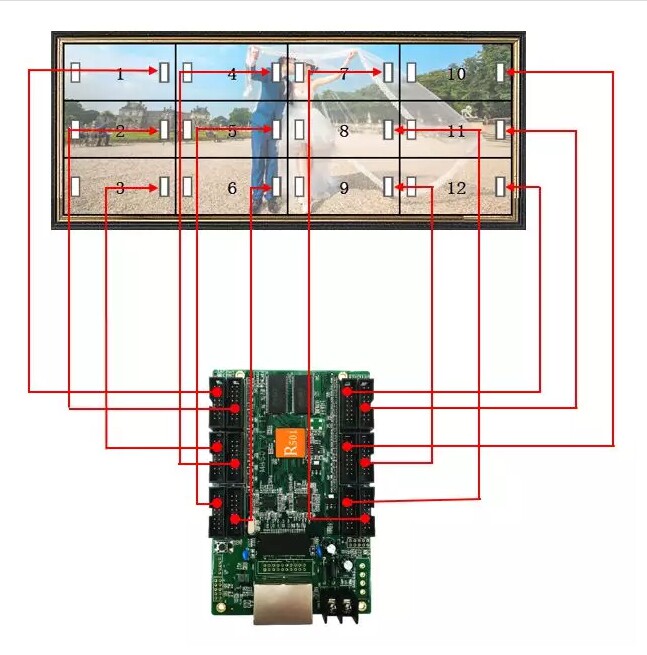

显示屏正面四开连接图
用途: 1连接设置;
2输出模式设置;

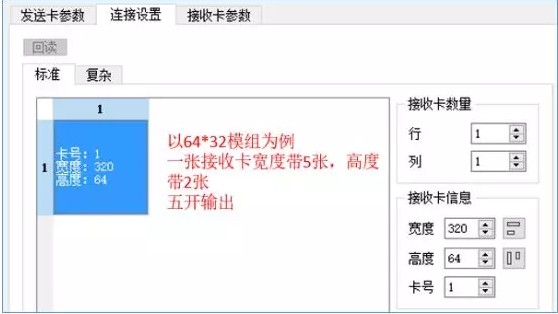

4五开方案
只用接收卡2个接口带高度,然后把另外8个接口作为4组宽度输出。
用途:1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;2保持原刷新率不变时可以单卡宽度带载增至5倍。
显示屏正面五开连接图
软件设置  1连接设置;
2输出模式设置;

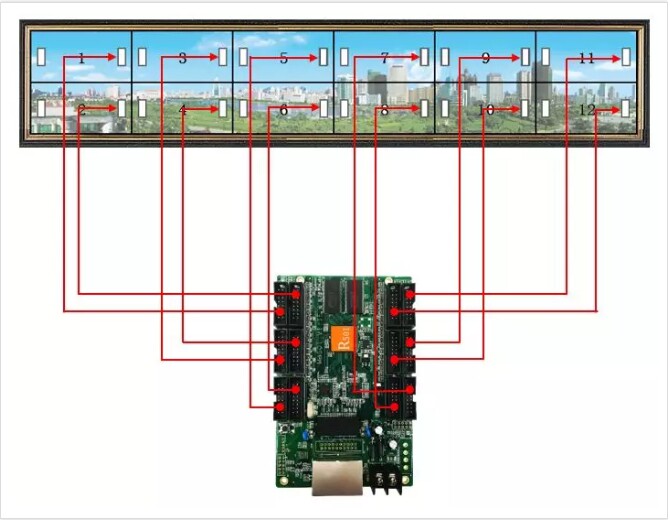

5六开方案
只用接收卡2个接口带高度,然后把另外10个接口作为5组宽度输出。
用途:1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;2保持原刷新率不变时,单卡宽度带载增加6倍。

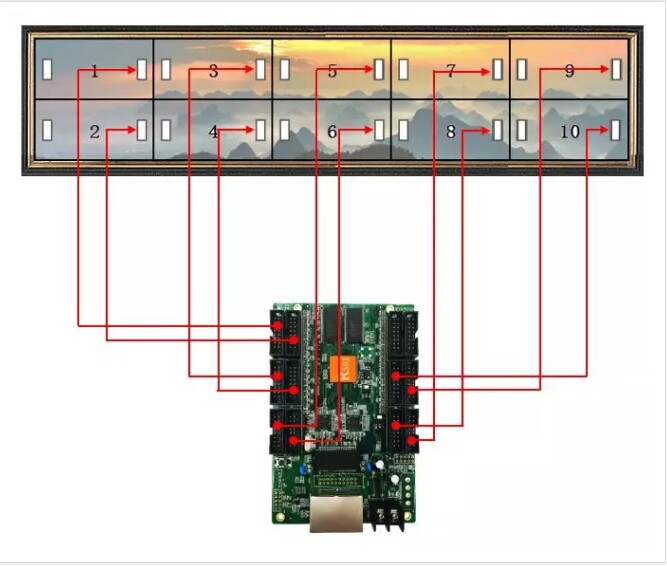

显示屏正面六开连接图

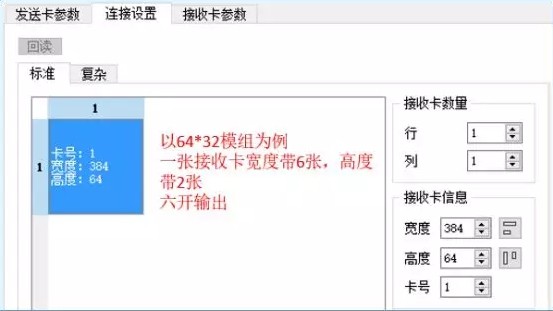

软件设置:1连接设置;
2输出模式设置;
6七开方案
只用接收卡1个接口带高度,然后把另外6个接口作为6组宽度输出。
用途:1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;2保持原刷新率不变时,单卡宽度带载增至7倍。

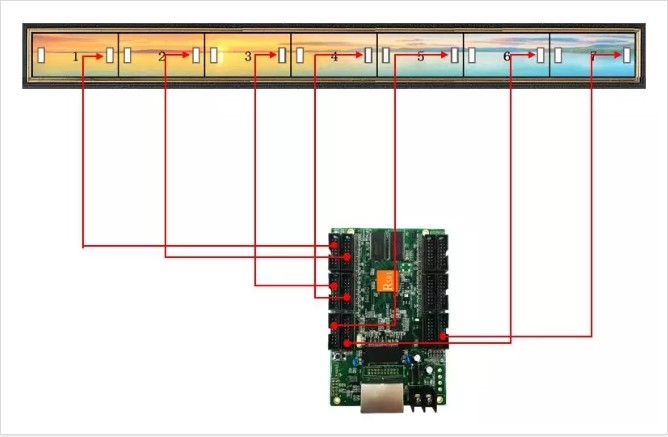

显示屏正面七开连接图

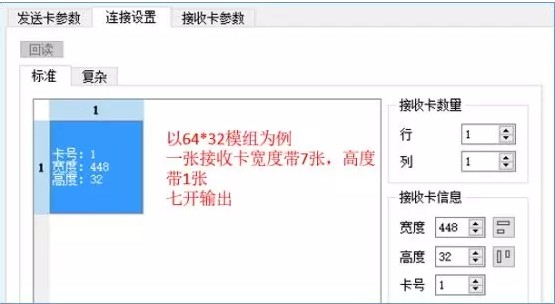

软件设置: 1连接设置;
2输出模式设置;

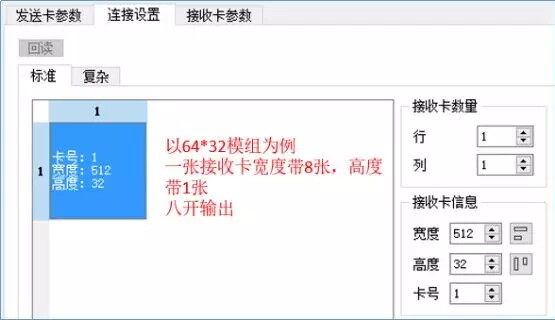

7八开方案
只用接收卡1个接口带高度,然后把另外7个接口作为7组宽度输出。
用途:1保持用卡量不变时,可提高刷新率、灰度等级、亮度等显示效果;2保持原刷新率不变时,单卡宽度带载增至8倍。

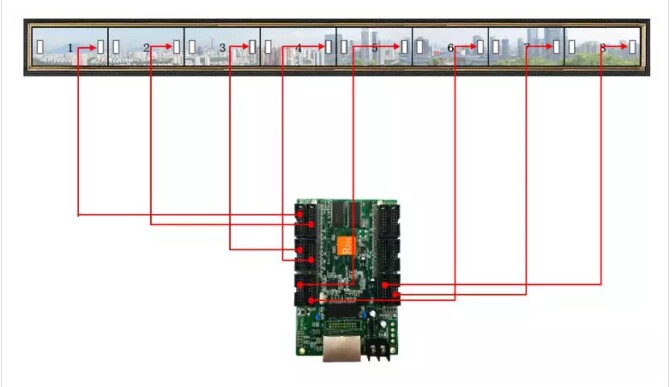

显示屏正面八开连接图
软件设置:1连接设置;
2输出模式设置;

显示器供应 发表于 2024-4-12 14:30:53 | 显示全部楼层
这种多开,对刷新率有影响吗
回复

使用道具 举报

 楼主| 笑问天 发表于 2024-4-13 14:08:44 | 显示全部楼层
显示器供应 发表于 2024-4-12 14:30
这种多开,对刷新率有影响吗

多开。就是为了刷新率着想 多开是增高刷新率的
