维修双色单元板问题

1.这种单元板跟利亚德的老板子差不多，基本上芯片就是74hc245D，5020，138，123，4953芯片2.故障问题比较特殊，第一根排线插在哪行，哪行全绿色，我用的是灵星雨的全彩屏同步控制卡，正常的单元板，按控制卡上的按钮，单元板颜色可以正常切换，但现在怎么按都没反应，一行全是绿色；但是如果两根排线全插上，第一根排线控制的那一部分单元板最下面一行为绿色，另一部分单元板黑屏，按按钮无效，求大神解答一下，使用万用表测连通，芯片都正常，焊点跟引脚也都没有断路现象（之前检测是行245芯片存在有引脚短路，但芯片已经更换）
下面是图片

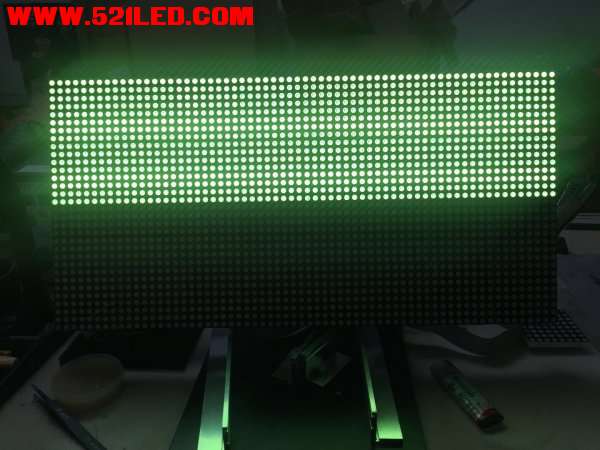

两根排线都插上

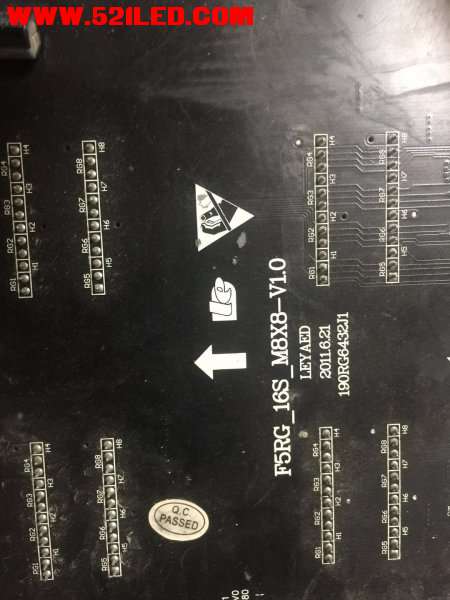

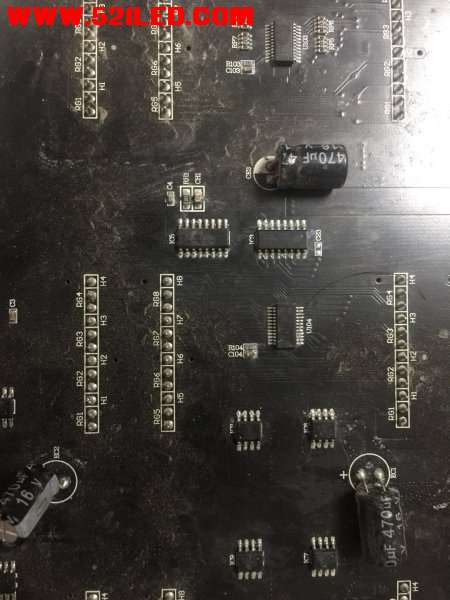

20P排线的

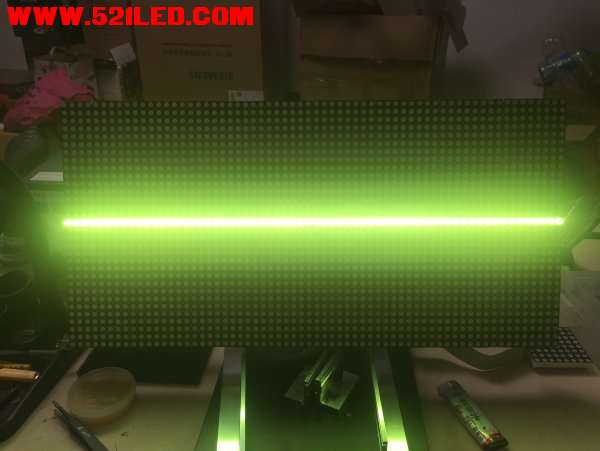

只插第一根排线

08接口对吗

笑问天 发表于 2018-4-12 10:08
08接口对吗

不是特别明白，我自学的维修，所以很多专业的东西不太懂，20P排线是没有问题的，控制卡也没问题，因为之前有好的单元板测试过

笑问天 发表于 2018-4-12 10:08
08接口对吗

输入接口20针
1  GND    11 行245芯片2、3引脚
2  GND    12 行245芯片4、5引脚
3  GND    13 行245芯片6、7引脚
4  GND    14 行245芯片8、9引脚
5  GND    15 列245芯片2、3引脚
6  GND    16 列245芯片4、5引脚
7  GND    17 列245芯片6引脚
8  GND    18 列245芯片7引脚
9  GND    19 列245芯片8、9引脚
10 GND    20 GND
每个排针我也都做过连通测试都正常

找245/138芯片。

笑问天 发表于 2018-4-14 09:34
找245/138芯片。

我测了，引脚都没有问题

如果不扫描应该就是行信号问题，R信号和ABCD。CLK SK 这几个信号追就可以了

笑问天 发表于 2018-4-15 09:13
如果不扫描应该就是行信号问题，R信号和ABCD。CLK SK 这几个信号追就可以了

也检测过，我不行直接换245芯片试试先，检测是CLK，STB都没有问题，感谢，没弄好我再问
