新翼XY-1用于可以方便很多场合应用的点播卡使用说明

条屏软件说 明 书

以下是最终客户【不需要自己设置拿到的是成品】使用说明，设置人员说明在最下面。

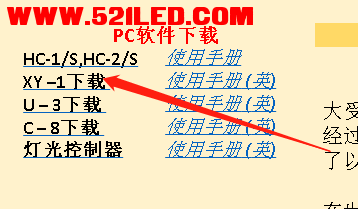

软件下载地址：

www.led75.com     www.led75.com http://www.led75.com

下载点这里

**************我是华丽的分界线***************

打开 LED编辑软件

A. 有线通信：先将数据线从显示屏连到电脑上----打开显示屏电源 ----打开软件（红色图标XYLED-12...）鼠标点击------在黑框里面输入文字----选字体点击鼠标右键----然后(发送)完成。

B. U盘下载: 每次使用U盘之前,先将U盘插到LED显示屏20秒钟左右进行初始化,再将U盘插到电脑使用.

以下是U盘下载的操作步骤（1-5）：

1. 把U盘插到LED显示屏30秒来完成初始化，然后拔下来

(a) U盘           (b) LED显示屏

2. 把初始化的U盘插回电脑

3.打开软件，点击“读U盘参数”

4. 在电脑上做好节目，点击“U盘下载”，然后点“拷贝”。



5. 将下载好的节目U盘再插到LED显示屏。显示OK即可



****************以下是设置或者高级使用说明***普通用户忽略********

设置在最上面【系统】菜单【参数设置】里面，进入后输入密码【168】然后【敲回车键】即可修改参数。

常用的P10单元板

常用的室内F3.75 F5单元板

点播模式：

点播模式有三种，

第一种是4个节目点播 采用对地短接触发，断开返回的不锁死触发显示,断开后显示节目1

第二种是8个节目点播 采用对地短接触发，断开返回的不锁死触发显示,断开后显示节目1

第三种是20个节目循环点播模式，采用对地短接触发+1【-1】个节目模式，短接N1+GND播放下一个节目。短接N2+GND播放上一个节目，1-20，节目1的时候短接上一个节目不生效。不能显示节目20 ，【此功能可以定做】，断电不会返回，继续上电会记忆上次的节目位置。下图说明：

按钮功能设置在【系统】-【参数设置】-【节目切换】里面修改

点播节目编辑在【系统】-【控制卡模式】里面修改

控制卡默认是自动循环模式

控制卡支持12/08/75接口自动识别

控制卡支持2个12接口，一个08接口或者一个75接口

在导出到U盘的时候。如果你更改了屏参。请一定勾选了参数嵌入PRG文件。否则是不生效的！！！
重要的这句话请°三次
