TF-QB系列使用说明 炫蓝光全彩异步级联控制卡

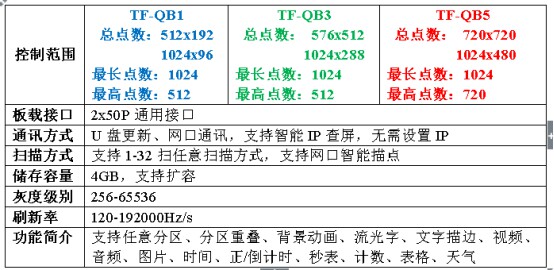

1 适用控制卡型号及相关参数



2 控制卡接口说明及规格图

意：TF-QB1、TF-QB3、TF-QB5接口和规格图一样，因此下列图以TF-QB5作为示例（附：TF-RB01、TF-RB02规格图）

2.1 控制卡接口说明



2.2 规格图

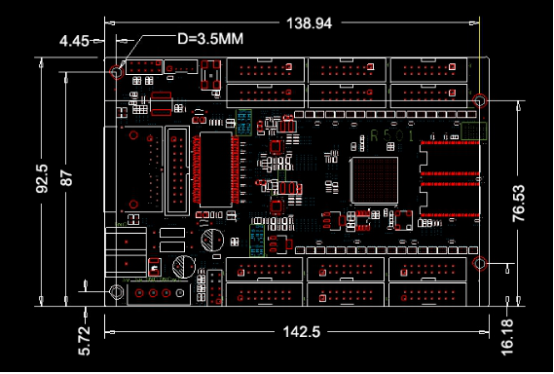

TF-QB1、TF-QB3、TF-QB5规格图如下：

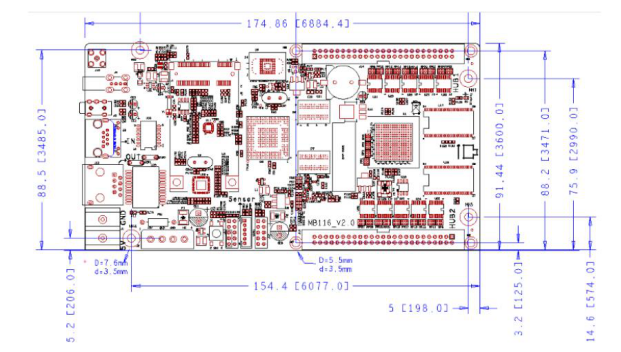

TF-RB01接收卡规格图如下：

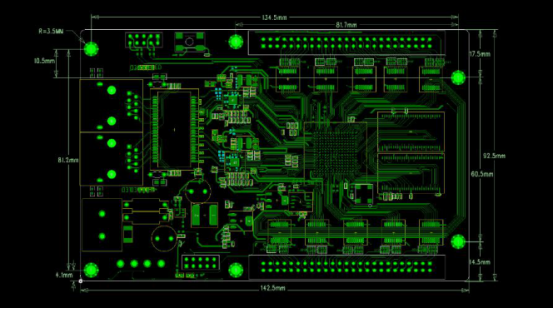

TF-RB02接收卡规格图如下：





3 详细操作步骤

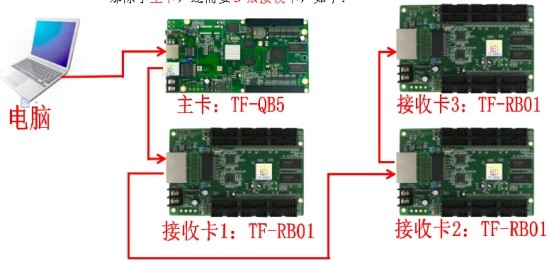

3.1 控制卡连接示意图

     说明：一张卡带一个箱体，例如：一个P4的显示屏由4个箱体组成，总点数为512x384。一个箱体的点数是：256x192(4个模组长、6个模组高)。

     那除了主卡，还需要3张接收卡，如下：



3.2 详细操作步骤

（1） 按照上图连接好控制卡，TF-QB5接75转接板与另外三张TF-RB01接收卡分别接在4个箱体里，并正常供电。

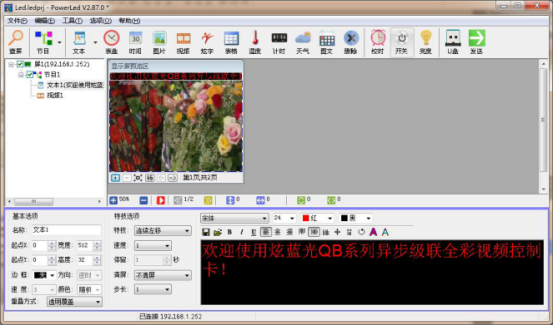

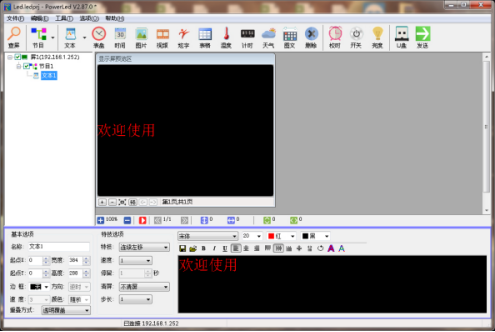

（2） 打开POWERLED红卡软件，如下图



控制卡的智能IP功能，在查询到电脑与控制卡通讯正常后，会在软件左上角的节目列表栏显示控制卡的IP，如（192.168.1.252）

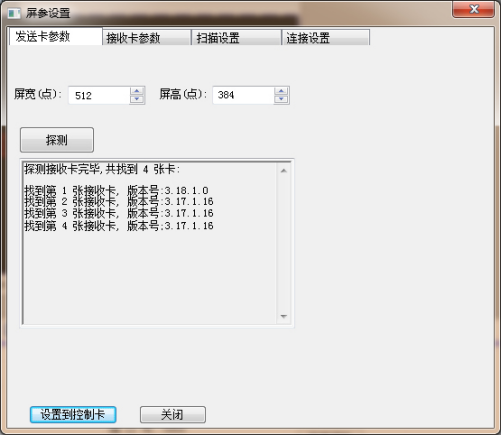

（3） 进入“工具”——“屏参设置”密码168，如下图所示，点击“探测”可查到4张卡



（4） 在“发送卡”栏目，设置屏宽、屏高，这是整个大的LED显示屏点数，此处可以设置“屏宽512”，“屏高384”如下图所示，点击“设置到控制卡”

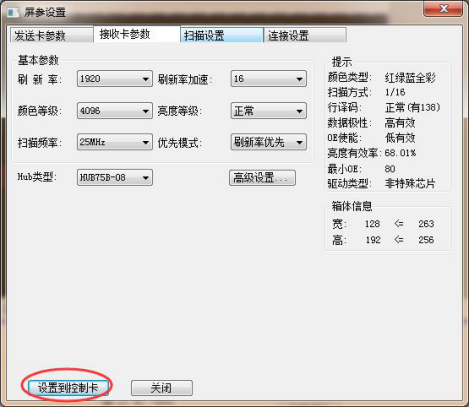

（5） “接收卡参数”设置如下图，右下角的点数表示一个接收卡限制点数

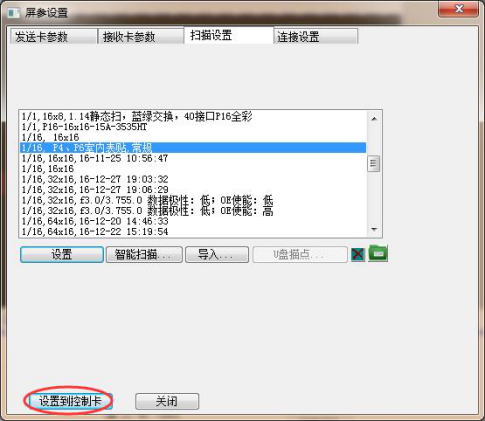

（6） “扫描设置”，设置合适的扫描方式，若软件内置的扫描方式都不支持该模组，可以用智能描点，进行描点。

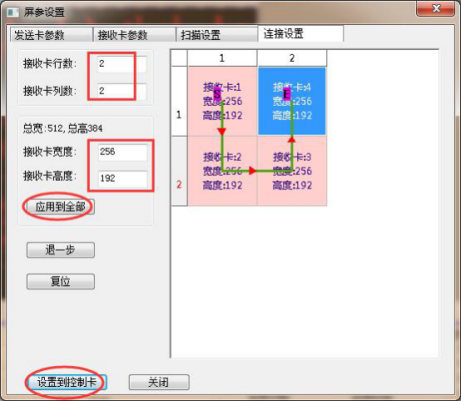

（7） “连接设置”，设置接收卡的连接方式，如下图



（8） 至此，所有的参数设置完成。关闭“屏参设置”窗口，回到编辑软件，编辑内容发送即可。



4 高级设置

设置“接收卡参数”的时候，有几个参数含义如下：

“刷新率”：刷新率高，显示效果稳定，肉眼看着不闪烁，相机拍摄清晰。调节这个参数会影响一个张卡的带载点数，刷新率越高带的点数越小

“灰度等级”：灰度等级越高，色彩显示越丰富。灰度等级越高带载点数越小

“扫描频率”：扫描频率越高带载点数越大，具体看现象，太高会显示不良

“Hub类型”：转接板类型，“HUB75Q010”是我公司控制卡专用的10个75接口高的转接板;“HUB75B-8”是市面上通用的8个75接口高的转接板；可选择

“刷新率加速”：数字越大，带载点数越大

“亮度等级”：亮度越高，带载点数越小

“优先模式”：亮度优先、刷新率优先、颜色优先；影响带载点数

“高级设置”：默认值即可，非专业人士请勿修改
