请教请教08接口转接20针没有引脚标志,怎么接？

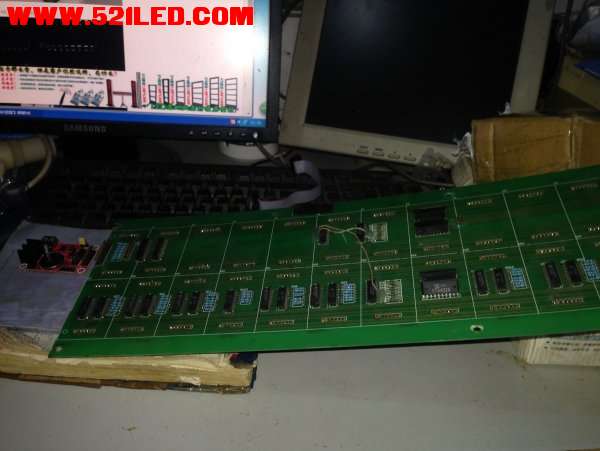

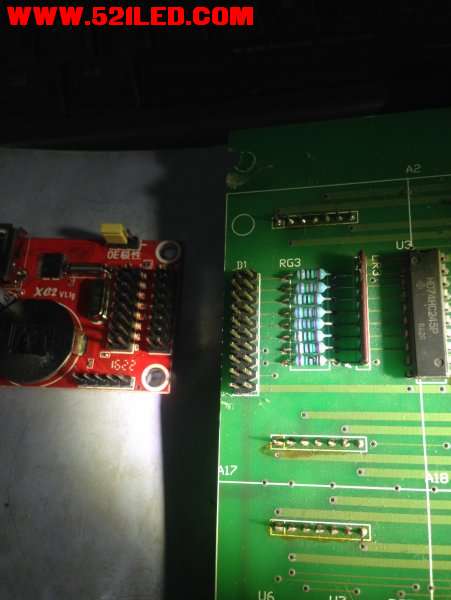

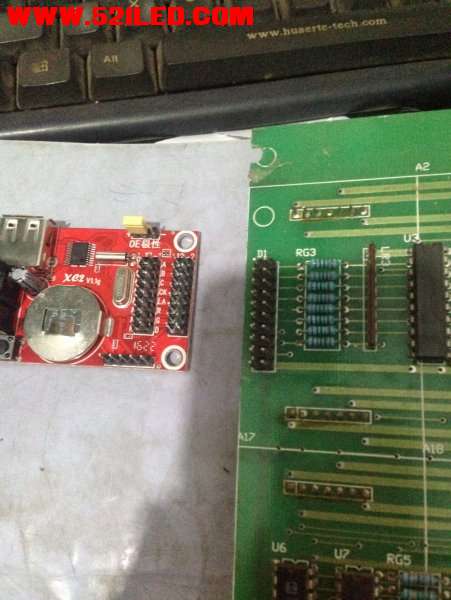

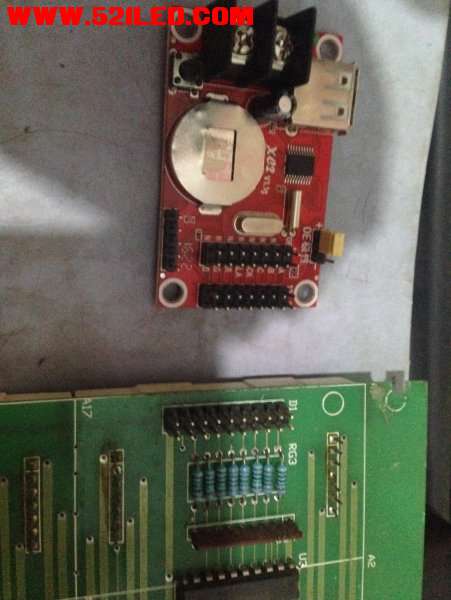

驱动卡老板子没有没有驱动程序了，买了一个08接口的驱动板，可显示板上没有引脚功能，请求师傅给个答案，在先谢谢了

用万用表。测量。要熟悉每个芯片引脚的功能。先在芯片找到时钟。锁存，数据位置。然后找到ABCD的位置。最后找到OE的位置。向上测量。反推即可

笑问天 发表于 2016-10-14 12:39 用万用表。测量。要熟悉每个芯片引脚的功能。先在芯片找到时钟。锁存，数据位置。然后找到ABCD的位置。最后 ...

十分感谢。我试试吧

笑问天 发表于 2016-10-14 12:39 用万用表。测量。要熟悉每个芯片引脚的功能。先在芯片找到时钟。锁存，数据位置。然后找到ABCD的位置。最后 ...

CD4094

位移位存储总线寄存器

: CD4094

是带输出锁存和三态控制的串入

/

并出高速转换

器，具有使用简单、功耗低、驱动能力强和控制灵活等优点。







CD4094

的

引脚

定义如图

1

。其中

(1)

脚为锁存端，

(2)

脚为串行数据输入端，

(3)

脚为串行

时钟端。

(1)

脚为高电平时，

8

位并行输出口

Q1

～

Q8

在时钟的上升沿随串行输入而变化；

(1)

脚为低电平时，输出锁定。利用锁存端可方便地进行片选和级联输出控制。

(15)

脚为并行输出

状态控制端，

(15)

脚为低电平时，并行输出端处在高阻状态，在用

CD4094

作显示输出时，可

使显示数码闪烁。

(9)

脚

QS

、

(10)

脚

Q′S

是串行数据输出端，用于级联。

QS

端在第

9

个串行

时钟的上升沿开始输出，

Q′S

端在第

9

个串行时钟的下降沿开始输出。

838

电子



当

CD4094

电源为

5V

时，

输出电流大于

3

．

2MA

，

灌电流为

1 MA

。

串行时钟频率可达

2

．

5MHZ

http://bos.wenku.bdimg.com/v1/do ... -16T12:19:27Z"); background-position: 0px 0px; background-repeat: no-repeat;">

北方电器 发表于 2016-10-16 20:05 CD4094 位移位存储总线寄存器: CD4094是带输出锁存和三态控制的串入/并出高速转换器，具有使用简单、功耗 ...

请问师傅，时钟，锁存，数据位置都有了。abcd是什么意思？怎么找？

CD4094 位移位存储总线寄存器: CD4094是带输出锁存和三态控制的串入/并出高速转换器，具有使用简单、功耗低、驱动能力强和控制灵活等优点。 CD4094的引脚定义如图1。其中(1)脚为锁存端，(2)脚为串行数据输入端，(3)脚为串行时钟端。(1)脚为高电平时，8位并行输出口Q1～Q8在时钟的上升沿随串行输入而变化；(1)脚为低电平时，输出锁定。利用锁存端可方便地进行片选和级联输出控制。(15)脚为并行输出状态控制端，(15)脚为低电平时，并行输出端处在高阻状态，在用CD4094作显示输出时，可使显示数码闪烁。(9)脚QS、(10)脚Q′S是串行数据输出端，用于级联。QS端在第9个串行时钟的上升沿开始输出，Q′S端在第9个串行时钟的下降沿开始输出。838电子 当CD4094电源为5V时，输出电流大于3．2MA，灌电流为1 MA。串行时钟

A B C D就是行扫 。找到行扫芯片。138.然后查找对应的引脚

A B C D就是行扫 。找到行扫芯片。138.然后查找对应的引脚

我也有一块老卡，无标志。

wangxsh0459 发表于 2018-2-1 22:07
我也有一块老卡，无标志。

只要不是研究。老卡建议扔掉。。。那个功夫比东西值钱
