点播计时计数协议对照表(适用六代卡) 指令 | | | | | 后面4个0为校验位,字母后面的1、2是上下节目的切换,3后面的数字代表节目序号,从0开始 | | | | | | | | | | | | | | 字母S表示:开始 字母P表示:暂停 字母R表示:复位 字母后面的数字是计时区的序号。 | | | | | | | | | | | | | | | | 字母A表示:增加 字母D表示:减少 字母S表示:设置为 第一部分字母后面的数字是计数区的序号;第二部分字母后面的数字是数值 | | | | | | | | | | | | | | | | | | | | | | | | | |
注意: 指令构成 [头部] [屏ID ] [指令代码] [指令范围] [分隔符] [指令内容] [校验] 指令结构 | | | | | | | | 默认为 1,只有屏ID和 控制卡实际ID相符才会执行指令。(0为广播) | | | | | | 要执行该指令的分区序号,允许输入多个,节目点播指令不需要该字段。 | | | | | | | | | 指令包中除校验码和结束标志之外的数据以8bit无符号数方式相加,并用0xFFFF减去相加之和,得到的16bit数。如0x3A0填为03A0。 如果不要求高可靠性,可在发送指令时,直接将校验字节填充为0,则控制卡不会执行校验。 | 修改软件使用说明

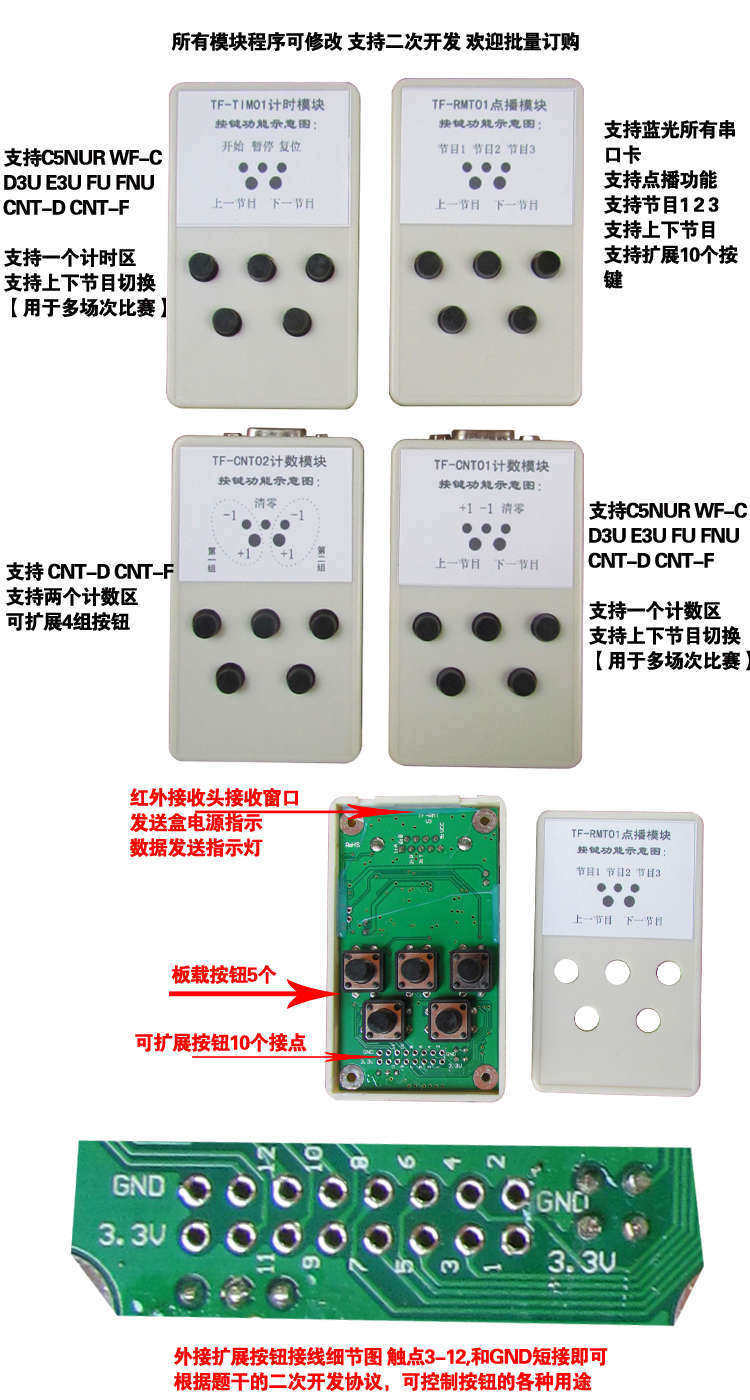

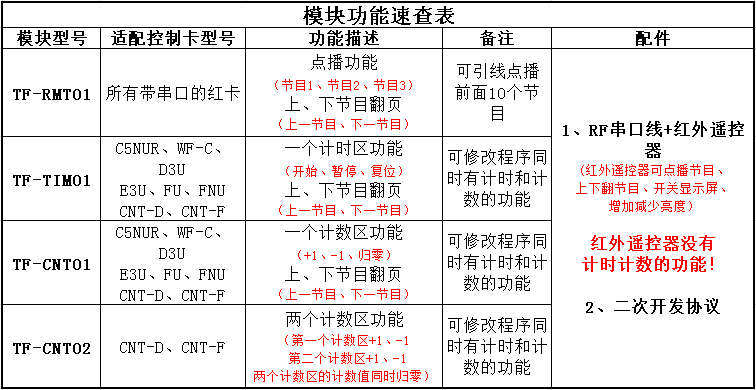

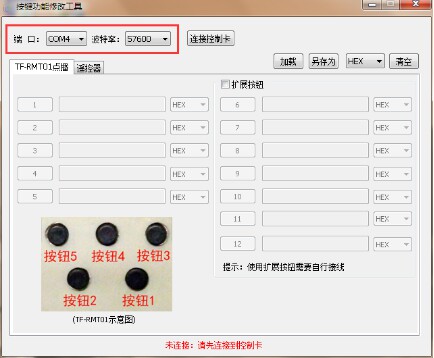

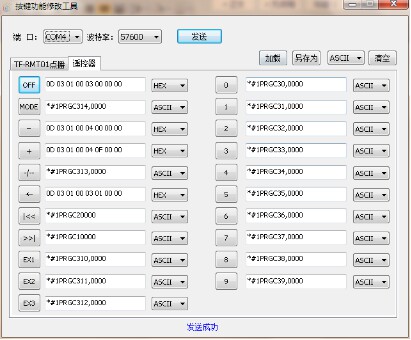

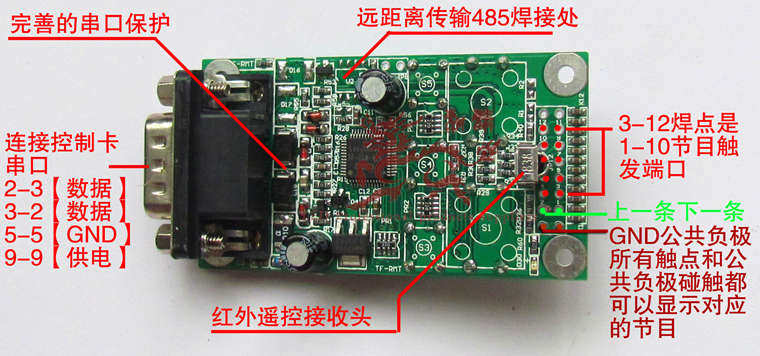

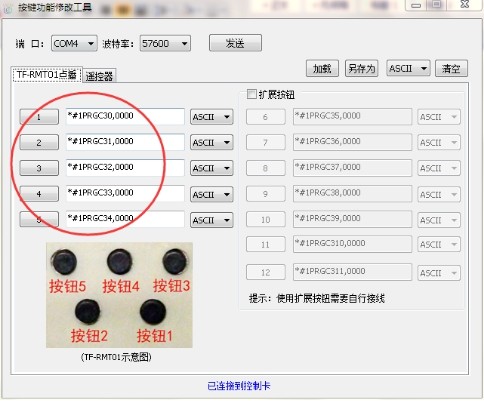

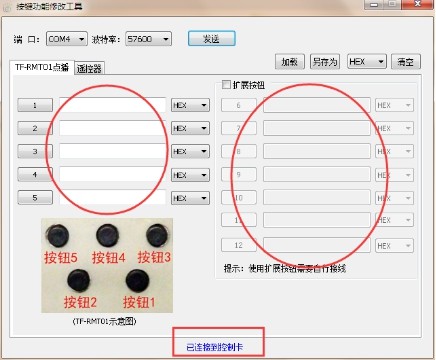

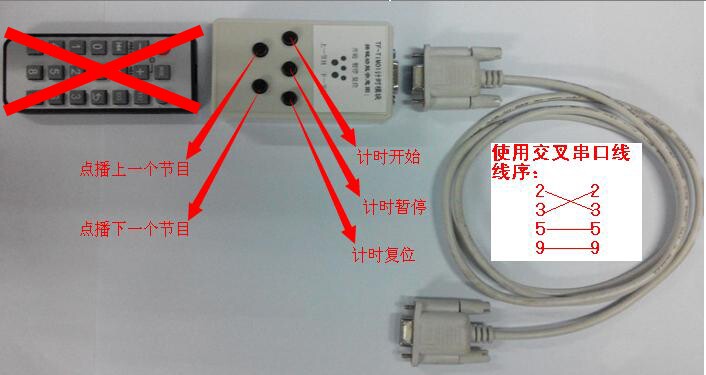

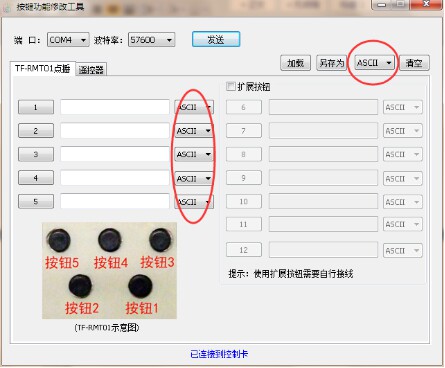

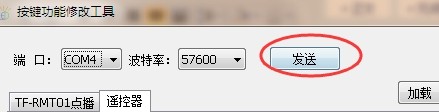

自定义模块软件使用说明 注意:模块的固件版本必须是V2.0或以上才可以使用该软件 1、 打开软件 ,用 RF串口线连接模块(模块后的电源指示灯常亮,才表示模块通电了)2、 设置好端口号和波特率如下图 3、 4、 点击连接控制卡,软件界面会如下 5、 可以修改模块上的12个按键,也可以修改遥控器上的21个按键,但遥控器上的“MODE”按键必须要输入一个指令,MODE不能为空、MODE不能为空、MODE不能为空,整个软件做的修改才能起作用!(若MODE为空,发送后则恢复模块出厂功能) 6、 根据 点播计时计数 的协议,里面用的指令都是 ASCII码,因此,需要选择 ASCII码,如下图 7、 设置好如下图 8、 然后点击,上面的“发送”按钮, 9、 提示“发送成功”即可,如下图
|
