魔方盒子 魔方屏制作 接线说明 丽方屏说明书

丽方盒操作说明
微信扫描盒子上二维码或者和客服要下载链接后下载专用魔方屏的软件
1.    调试参数

1.1 支持说明
盒子千兆支持乐谛、聚成、灵星雨、卡莱特、诺瓦、凯视达等接收卡。其他类型的卡、千兆不 支持的单元板芯片(例如：CS-PWM SM16237DS  MBI5124 等、DS-PWM SM16227S  ICN2045 等、PWM SM16159s ICN2053 MBI5153 LS9929 SM16359 ICN2065 等、PWM-SS SUM2035 SM16259 ICN2055 等) 或 者总点数超过 65 万点的屏需要用盒子 HDMI 口外接发送卡或者处理器带载。
1.2 接线排序
接线说明如上

单元板排线连接、接收卡排序按照图 1 最终显示效果接线和设置排序。用接收卡厂家软件调试正常发 送保存固化参数。
图 2 为 12 口接收卡单面两个排线口的接法。图 3 为 12 口接收卡单面 4 个排线口的接法。接线方式顺 序均可自由调整.最终显示效果如图 1 即可。(例如：单面 256x256 点单张板子 64x64 可以单张接收卡打四 折带载单个面。六个面六张卡只需要设置排序从上到下或从下到上即可)
这里以乐谛卡单面 128x128,12 口接收卡为例，接线如图 2，排序设置如图 3。


2.    操作设置
1.1 接线连接
接收卡调试正常之后，接到盒子 1000M 网口上，盒子通电，拧好天线。

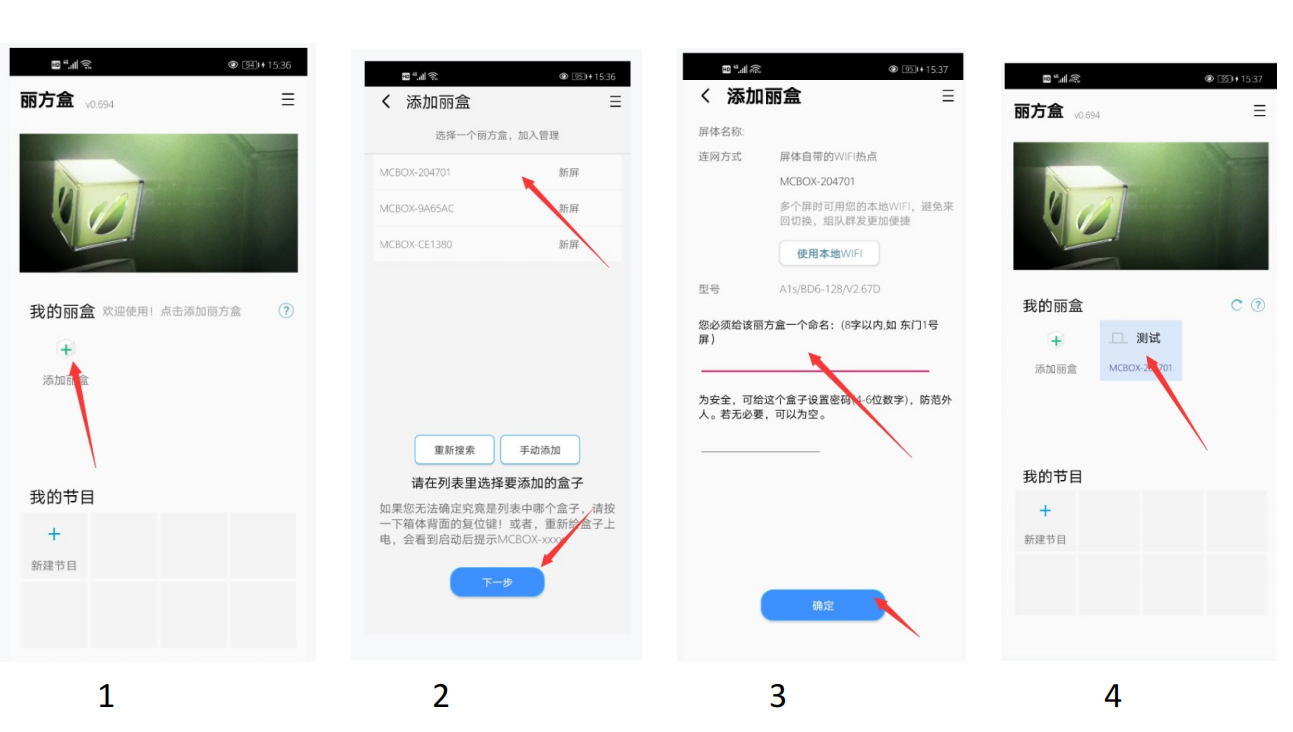

下载丽方盒 app  安装。需要给与存储网络等权限。待盒子红灯绿灯都亮后手机连接盒子 WiFi， WiFi 名字为 MCBOX-XXXX。在软件首页操作添加盒子。


安装图中顺序设置正常，屏幕就会正常点亮。
注意图 6 中，型号大小需要连续点击五次，密码为 168。
注意图 7 中，LD 为乐谛、LXY 为灵星雨、NW 为诺瓦、KSD 为凯视达、KLT 为卡莱特。hdmi 高清输出 选择下面的选项。
注意图 8 中，边长为每面的边长点数，输出大小区为边长 x6 倍的边长(例如单面 128x128  输出大小 为 128x768)。BD 为落地使用、BT 为悬吊使用务必选择对应的型号。

1.2 换面旋转
以上设置完毕后可能会存在某几个面的位置不对或者方向不对。

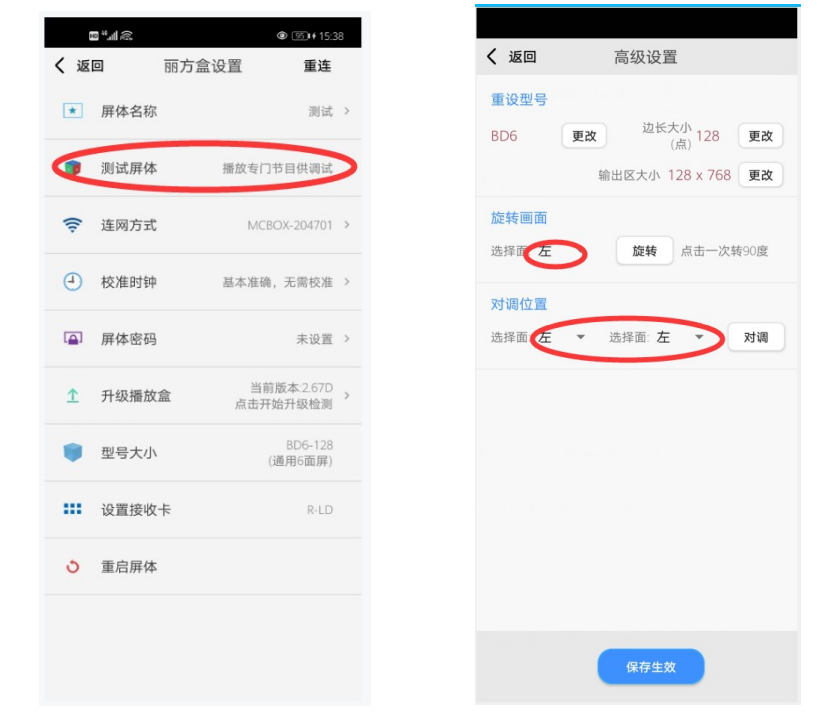

首先点击图 6  中的测试屏体，显示上下左右前后的标准画面，取一个标准面，在图 6 点击设置 进入图 8 设置，每设置一次保存一次。上下左右前后每个面显示正常之后才算是调试完成。
3.    发布节目

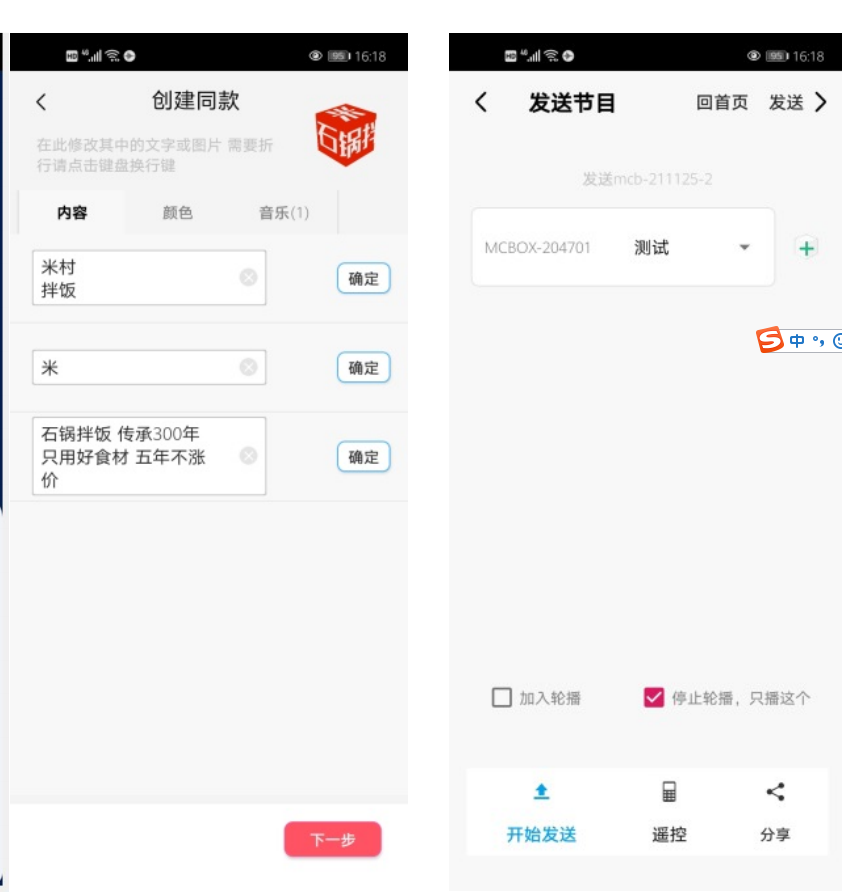

可以直接选择模板编辑后上传或者自由编辑后上传。(注意选择对应的型号)
