串口系列控制卡使用指南

串口系列控制卡使用指南

一、     硬件连接示意图

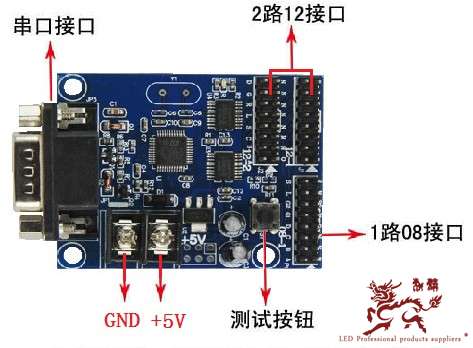

         1.以F70 A00为例，控制卡说明及接线如下图所示（示意图仅供参考，不同型号产品略有不同）：

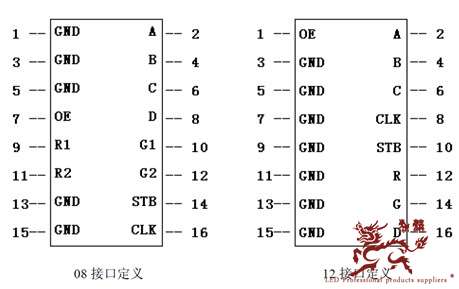

   板载12和08接口，具体定义如下图所示：

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/01/clip_image006.jpg

使用前，请先确认LED显示模组是否为12或08接口，如果不是需自行跳线。

         2.如果显示屏高度为一行高，排线则直接和控制卡相对应的第一个接口相连（如12-1）；如果屏有多排高，则每一排模组依次连接相应接口定义的接口。

         3.串口线为235直通。

         4.连接完成，接通电源以后如果看到LED屏上有文字在走动（或有一些乱码有规律的走动也可），说明硬件连接正常，可以进入下一步。如果看到的是亮了几条线或者亮了几个点，并且静止不动，或者显示屏完全黑屏，说明连接有误，须马上断电检查。

二、     软件安装

将安装光盘插入电脑光驱，即可显示安装文件，双击图标 ，即可实现轻松安装（建议拷贝至计算机后安装）。

三、     软件设置

1、软件安装完成后，双击 启动软件。单击“设置”，再点“屏参设置”。如下图：

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/01/clip_image012.jpg

   2、点击“通讯检测”，如果硬件连接正常，则会出现“连接成功”。连接成功后，即可进入下一步。

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/01/clip_image014.jpg

    如果出现“连接失败“，请检查串口线是否为235直通平行线、有没有插好、电脑串口是否完好、控制卡是否正常工作（如果是通过USB转RS232转出来的串口，请在设备管理器中确认转换是否成功）。也可重启控制卡、重启电脑再次连接。

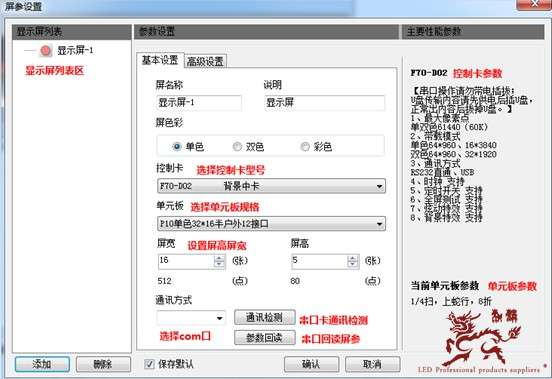

3、 屏参设置界面中，根据实物设置好控制卡型号、LED屏的颜色、规格、屏高、屏宽。如下图所示：

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/01/clip_image016.jpg

同时可依据右侧主要性能参数介绍和当前单元板参数来判断控制卡是否可以带起这块LED屏和单元板规格选择是否正确。确认设置无误后，点击“确认”，完成屏参设置。

如果需要调节“高级设置”里相关选项，请先咨询厂家。

四、     编辑节目

工具栏上有“动画”、“字幕”、“文本”等节目元素，请根据实际显示需要添加，并调节此节目元素所占LED屏的位置和大小。同时可以添加多个节目，循环播放。

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/01/clip_image018.jpg

五、     发送节目

编辑完成以后，点“发送”将编辑好的内容传送到控制卡上进行播放。如果校时调亮等等，可以直接点击工具栏图标进行。

六、     常见问题

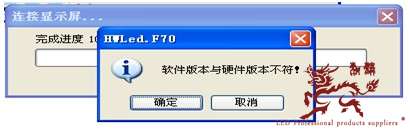

1、串口卡发送时提示软硬件版本不符

现象如下：

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtml1/01/clip_image020.jpg

原因：【屏参设置】内控制卡与实物不符

解决办法：设置【屏参设置】的控制卡型号与实物相同。

2、通讯检测成功，发送超时

现象：对于串口通讯的控制卡，在软件上屏参设置里通讯检测是成功，系统复位也是成功，发送数据超时

原因：

1）串口线质量无法保证数据的稳定传输或接触不良；

2）使用USB转RS23转接线，请确认此转接线质量。

解决办法：

1）对于第一种情况，请选用一根确认是正常的串口线通讯，如果发送可以成功的话，说明此卡正常，问题出在串口线上，请适当裁短此线或者换线；

2）对于第二种情况，可将串口线直接连接在台式机的com口上，如果节目发送成功，则此转接线有问题，请换线。
