仰邦控制卡加焊485说明

BX 四代产品 RS485 接口器件位置及焊接方法

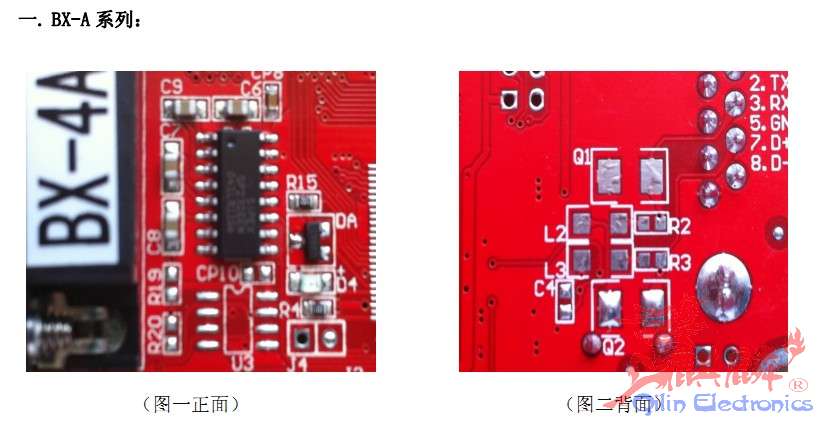

一.  BX-A 系列：











（图一正面）                                （图二背面）
焊接 RS485的方法：
1.（图一正面）的 U3 焊接 RS485 芯片；R19，R20 焊接 4.7K 电阻。
2.（图二背面）的 R2，R3 焊接 20 欧姆电阻；L2，L3 焊接 10UH 电感；C4 焊接 102 电容；
Q1，Q2 焊接双向二极管。
二.  BX-4M 系列：










（ 图一正面）                                （图二背面）
焊接 RS485的方法：
1. （图一正面） 先把 485<- >232 右端位置的连接 RS232 的短接线去掉， 连接到左端 RS485
位置；U12 焊接 RS485 芯片；CA2 焊接 102 电容。
2.（图二背面）R20，R30 焊接 4.7K 电阻； R18，R19 焊接 20 欧姆电阻； L2，L3 焊接10UH 电感；Q1，Q2 焊接双向二极管。

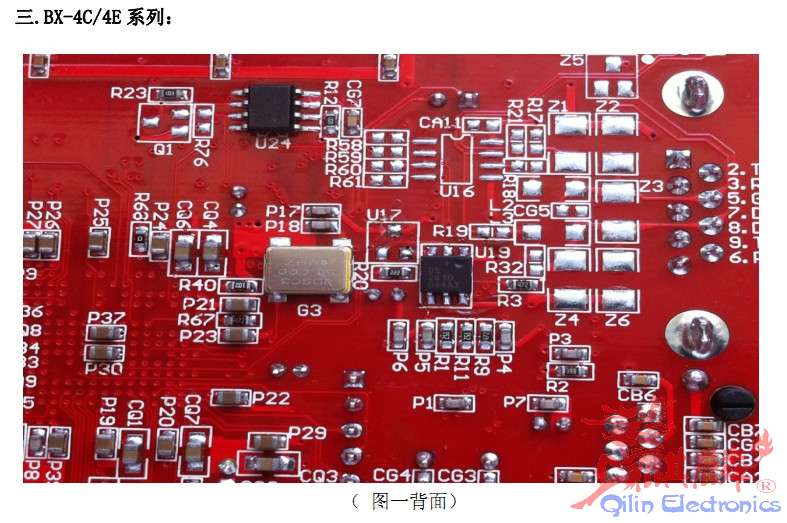

三.BX-4C/4E 系列：
                                  （ 图一背面）
焊接 RS485的方法：
如（图一背面）所示 U16 焊接 RS485 芯片；R17，R32,R59 焊接 4.7K 电阻；R18，R19,R58，
R60，R61 焊接 20 欧姆电阻；L2，L3 焊接 10UH 电感；Z1，Z4 焊接双向二极管。
注意：RS485 接口器件焊接完成后，把 RS232芯片去掉，作为维修器件使用。

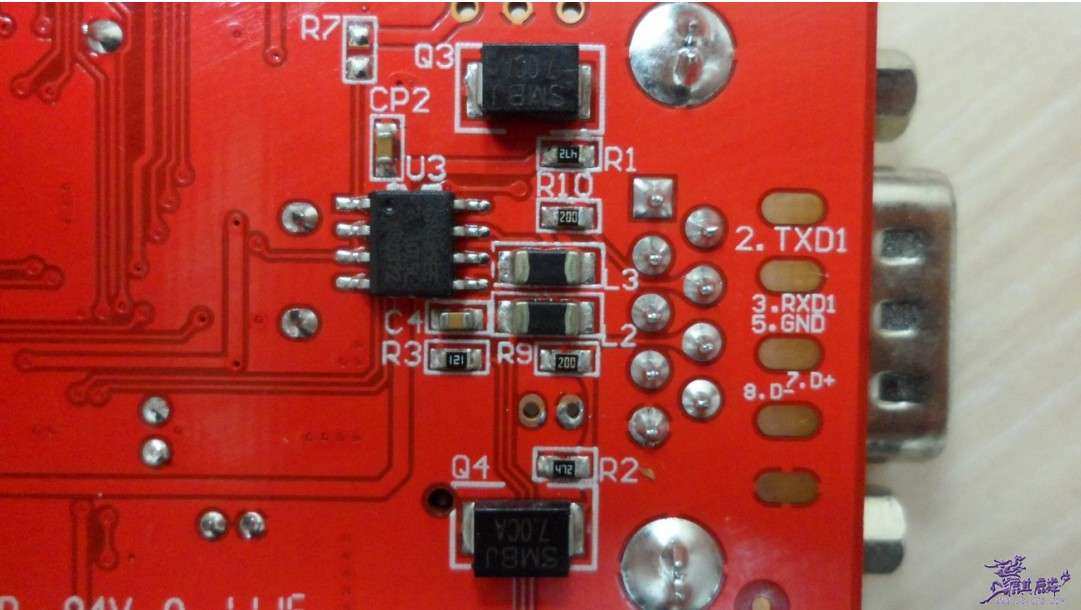

四.BX-4T系列:

焊接 RS485 的方法：
如（图一背面）所示U3焊接RS485芯片； C4焊接102的电容；  R1,R2焊接4.7K电阻；  R9,R10
焊接 20欧姆电阻；L2，L3 焊接10UH电感；Q3，Q4焊接双向二极管。注：CP2是滤波电容
可以不焊。
   注意：RS485 接口器件焊接完成后，把RS232 芯片去掉，作为维修器件使用。
                                                   仰邦科技维修部
