【照明网网友教你自制LED灯】

大家好，我这份资料是结合网上资料和本人的切身实际工作相结合编写的，希望对大家有所帮助。这是我的24颗LED节能灯套件，虽然功率因数低点只有3.3左右,但是非常适合电子爱好者或者学校开展劳技、兴趣小组、电子技能训练等活动，不但能锻炼并提高动手能力，而且还能强化解决实际问题的能力，同时还能获得一盏非常实用的LED节能灯。

LED节能灯采用典型的交流电容降压恒流电路供电，我们这里的几款LED套件非常适合学校批量采购后给学生进行电子制作，提高动手能力，可以供老师下载打印后分给每个同学制作时进行参考。

产品1：自制24LED交流白色节能灯成品23元一个实测耗电2.4W

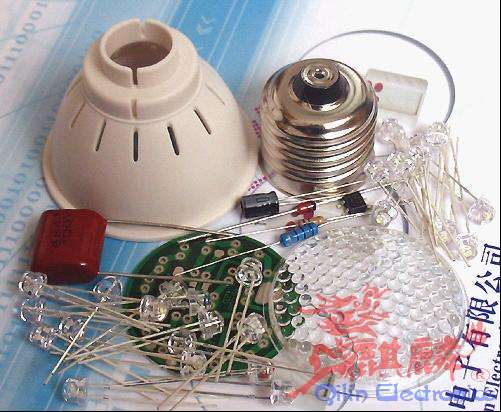

产品2：自制24LED交流白色节能灯全套散件12元一套清单如下：

1、25颗散光型白色高亮度LED
2、塑料外壳、罗口灯座、均光板各一块
3、400V/0.33UF降压电容一个
4、100V/4.7UF滤波电容一个
5、集成整流桥一个
6、1M高压泄放电阻一个
7、100欧姆限流保护电阻一个
8、电源板PCB一片
9、LED灯板PCB一片

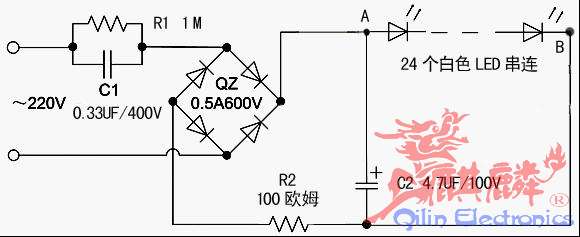

这是最近改版后的24白色LED交流节能灯的电路图，我们将24个LED全部串连，这样灯的功耗能降低到2.4W左右更加节能，而且整个电路分成电源板和LED灯板两块，很好地降低制作难度。

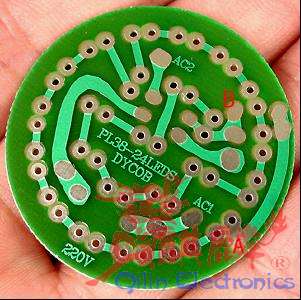

首先可以焊接LED灯板部分，制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍，这样可以清除PCB上的氧化层，确保焊接可靠！将白色LED按照PCB上标注的极性仔细插入PCB，注意：引脚长的那根脚插入PCB上标有“＋”的孔中，千万不能插反！

在焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚观察LED的位置，如果不正可以融化焊锡时扶正，确认位置正确后焊接另一个引脚。焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏！我们特地多提供了一颗LED，就是防止初学者意外损坏时可以替换。

可以先焊接内圈的LED，再焊接外圈的LED，PCB的正面采用镀银工艺，可以有效地反射光线，提高亮度，焊接完成后请仔细检查是否有虚焊？是否有桥搭短路？LED是否在同一平面上？是否有多余的焊锡球散落在PCB上？焊接完成后从LED灯板上的A、B处用软导线引出，接下来我们可以焊接电源板。

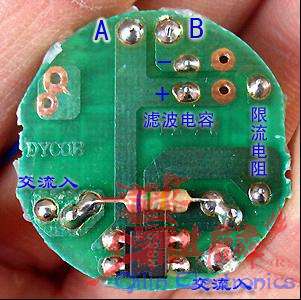

根据上图焊接整流桥和4.7UF/100V的滤波电容，注意：电解电容、整流桥是有极性的，一定要按照我们图片的方向进行焊接。（PCB正面白色的丝印V+V-是错误的，请不要被误导）焊接完成后将电源板的A、B两处焊盘用绝缘软导线焊接好LED灯板的A、B两处焊盘。

从电源板上标有“交流入”的两处焊盘处引出两根软线，一根和外壳焊接，另一根和中心电极焊接，焊接点如上图红色箭头位置。最后热溶胶分别固定罗口灯座、电源板、LED灯板和均光板，防止晃动和意外短路。

做好的LED灯不但很轻不容易摔坏，而且亮度相当于5W的节能灯还很漂亮哦！制作注意事项：请仔细多次核对后通电试验，注意人身安全，谨防触电！常见故障：因为这款灯的LED数量众多，很容易因为其中一个LED损坏或者LED管脚和PCB焊接不良造成全部不亮，所以制作成功的关键还是在焊接LED时务必认真仔细！排查的方法如下：用万用表直流250V电压档测量每个LED两端的电压，（测量时千万注意安全，此时整个电路板和交流市电没有隔离，触碰板上零件有触电危险！）如果发现某个LED两端的电压异常大，说明开

路点就在附近（如LED装反、LED管芯开路、LED焊盘齐根处PCB短路、LED虚焊等等）最有效的办法就是用直流电压试通电点亮LED测试，先彻底断开交流电源！然后如用10V左右的直流电压，4个LED串连后通电测试，可以快速判断出故障。

最容易出现的错误：1、LED引脚和PCB接触不良2、LED被插反极性3、LED焊接时间过长损坏4、电阻或者其他元件接错。

产品3：自制12LED交流自动渐变彩色节能灯成品14元一个实测耗电1.3W

产品4：自制12LED交流自动渐变彩色节能灯全套散件11一个清单如下：

1、红色、蓝色、绿色高亮度LED各4颗
2、塑料外壳、罗口灯座、均光板各一块
3、400V/0.33UF降压电容一个
4、25V/47UF滤波电容一个
5、6.3V/1W稳压二极管一个
6、730K高压泄放电阻一个
7、100欧姆限流保护电阻一个
8、集成整流桥一个
9、82K(823）贴片电阻一个
10、控制电路板一片，上面帮定有控制LED的集成电路（圆形黑胶部分）

12LED节日彩色节能灯是一种新型灯具，耗电非常省小于3W，能自动不断变化灯光颜色，红、蓝、绿三种颜色不断渐变，互相混合会产生奇异的灯光效果，是节日装饰、生日聚会、西餐馆、咖啡厅、快餐店轻松浪漫气氛衬托的理想选择，并且被广泛用于城市灯光点缀、河岸亮化、建筑物轮廓勾勒的环境工程中，它的超低耗能非常迎合当前社会提倡节能减排的环保理念。

对于希望DIY动手组装彩灯的客户只要仔细下面的制作过程就一定能成功！

首先需要将不同颜色的发光管区分出来，不同颜色的LED工作特性是不同的，红色LED端电压在1.5V时能微亮，2V时较亮，蓝色和绿色LED端电压在2.2V时微亮，2.5V时较亮，如果贸然用高电压去点亮LED极有可能烧毁，我们可以用3V直流电源（2节电池）串连一个100欧姆电阻（套件内的蓝色电阻）逐个点亮LED，然后把三种颜色的LED分开放好。

请一定要选用不漏电的30W尖头电烙铁焊接，注意焊接要干脆果断，焊接时间不能过长，控制在2秒以内，否则LED有可能被焊坏！焊接时必须注意LED的极性，引脚长的那根插入PCB上标有＋的孔中，千万不能插反！焊接技巧：先点焊一下一根LED的引脚，然后融化焊锡，将LED紧贴PCB并扶正，再焊接另一根引脚，再剪掉多余的引脚。红色的四个LED必须焊接到板子的中间（我们按红色LED设计工作电流的）蓝色和绿色采用间隔的方式焊接在周围，见上图。

然后焊接82K(823)贴片电阻，上图红色箭头位置，先焊接贴片电阻的一端，扶正位置后焊接另外一端，焊接完成后用数字万用表测量电阻应该在60K左右，注意贴片电阻下面还有一根引线，可以测量一下是否有短路？现在我们可以进行一次测试，见上图，红线接5～6V直流电压，黑线接负极，这时LED彩灯应该能正常工作了，这说明直流部分一切正常啦！

现在我们要焊接交流电容降压电源部分，注意上图中的稳压二极管、滤波电解电容和整流桥是有极性的，请仔细对照图片焊接不要搞错！！最后上图黑色引线接220V交流电即可工作了，接通交流电源时请注意人身安全。

将罗口灯座用热溶胶固定在外壳上，引出的两根导线一根和外壳焊接，另一根和中心电极焊接，焊接点如上图红色箭头位置。

产品5：60个LED的交流白色节能灯成品每个45元实测耗电4.4W

灯头接口:标准E27螺纹接口
灯的颜色:白色散光型
工作电流:<60MA
工作电压:220V交流
发光亮度:超高亮，相当于15W节能灯亮度
发光角度:110～135度

这是采用60个高亮度白色散光型LED制作的220V交流节能灯，直径76毫米高65毫米，比前面的24LED亮度提高很多，24LED的亮度一般适合如：走廊、小夜灯等低照度的场合，60LED可以适合如：卫生间、车库、储藏室、走廊等场合。

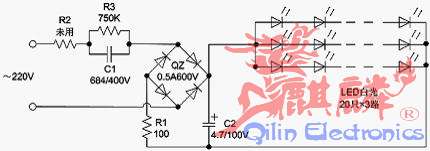

60个LED分R、G、B三路并联，每路20只LED串连，通过典型的交流电容降压恒流电路供电，制作60LED灯的要点和24LED相同，一定要看清LED的极性！焊接前先用绘图橡皮仔细擦磨一次LED的所有焊盘，可以清除PCB上的氧化层，确保焊接可靠！焊接LED的时间不能过长！

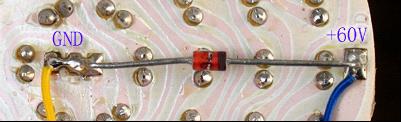

上图中显示的红色75V稳压二极管现在已经不用了，但是图中GND端需要将R、G、B三个焊点短路连接起来，它分别是三路LED的负端。

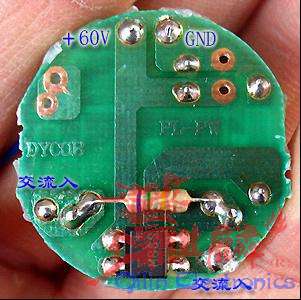

根据上图焊接整流桥和4.7UF/100V的滤波电容，极性不要搞错（PCB正面白色的丝印V+V-是错误的，请不要被误导），仔细多次核对后通电试验，注意人身安全，谨防触电！本电路属于典型的电容降压恒流电路，所以在没接通负载（LED灯）时不能通电！否则会损坏滤波电容等器件！焊接完成后必须用热溶胶等固定电路板和连线，防止短路和断线！

常见故障：因为这款灯的LED数量众多，很容易因为其中一个LED损坏或者和PCB接触不良造成一路LED都不亮，如果三路LED中都有故障就会造成全部LED都不亮，进而因为负载空载引起稳压管过载烧毁，所以制作成功的关键还是在焊接LED时务必认真仔细！如果一但出现一路LED不亮的故障，可以把这路的LED都做上记号，然后顺着PCB走线几个LED一组加直流电测试点亮（如用10V的直流电，4个LED串连后通电测试，测试时务必断开交流电源，注意人身安全）

最容易出现的错误：1、LED引脚和PCB接触不良2、LED被插反极性3、LED焊接时间过长损坏4、稳压管接反5、电阻或者其他元件接错。

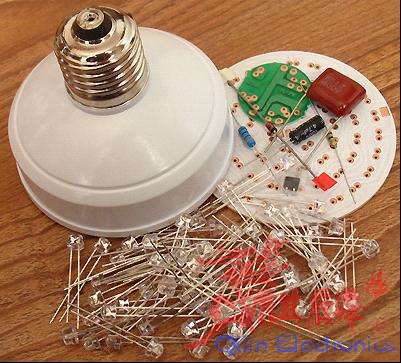

产品6：自制60粒LED材料清单如下：全套散件29元一套

1、60颗暖白色高亮度散光型LED
2、塑料外壳、罗口灯座、灯板和电源板各一块
3、400V/0.68UF降压电容一个
4、100V/4.7UF滤波电容一个
5、600V0.5A整流桥堆一只
6、750K高压泄放电阻一个
7、100欧姆限流保护电阻一个

产品7：38个LED的直流12V聚光型白色节能灯成品每个25元

这是采用38个LED高亮度白色聚光型LED制作的直流12V节能灯，主要应用领域是车辆上如：转向警示灯、防追尾灯、频闪灯等领域，这种灯的优点是亮度高，因为是点光源发光强度大，非常醒目，在道路上可以在很远就能发现，并且LED灯允许快速开关，所以非常适合做成频闪灯、闪烁灯等用途。特别是随着电动车的普及，LED灯已经变成首选，甚至可以替代大灯,亮度比原车的要要醒目,并且非常省电，只有2W多。

灯头接口:标准E27螺纹接口（千万不要直接接到220V交流电源上！）
灯的颜色:白色聚光型
工作电流:<20MA
工作电压:12V
发光亮度:超高亮
发光角度:25～35度

产品8：38个LED的直流12V散光型白色节能灯成品每个25元

这是采用38个LED高亮度白色散光型LED制作的直流12V节能灯，主要应用领域是太阳能照明、应急照明、道路施工警示、车用照明等场合，一般来说用于照明等场合应该选用散光类型的，聚光型LED前面有透明聚酯形成聚光透镜，而散光型就没有，所以发光角度大光照均匀。LED灯最大的优点就是省电，尤其是对于蓄电池系统来说非常重要。

灯头接口:标准E27螺纹接口（千万不要直接接到220V交流电源上！）
灯的颜色:白色散光型
工作电流:<20MA
工作电压:12V
发光亮度:超高亮
发光角度:110～135度

关于白色LED灯使用效果的一些说明：

首先白色LED灯并不是适合任何场合的，因为LED灯的整体亮度是没法和荧光灯比的，LED灯属于极小的点发光，通常还有聚光透镜，而荧光灯管是类似的面发光，所以LED灯只能照亮前方一个特定的区域，如果要获得像荧光灯一样的大区域照明效果，就需要非常多的LED，从而使成本过高，无法普及推广。

其次所谓的白色LED实际上都是蓝色LED再激发黄色荧光粉后混合成白色光线的，所以光谱要比自然光要窄很多，表现为显色性比较差，因此白色LED是不适合用来看书写字的，我们的灯主要是用于走廊、卫生间、小夜灯等低照度照明场所应用，为了降低成本我们的24LED灯的LED没有经过严格分色，所以允许存在一定的色差。

白色LED灯最大的优点是省电，单个24LED灯开着都不足以让2(4)A或者更大安培的电度表转动，所以相当于免费使用，而且只要不是频繁开关，故障率极低。现在深圳有一些专门的照明公司，免费为企业将普通灯泡更换成LED灯，然后承包企业的照明电费，从而回笼更换LED产生的费用，也获得很好的经济效益，值得推广。
