单元板元件

咆哮的果粒橙 · 发表于 2010-3-15 22:56:06

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

本帖最后由咆哮的果粒橙于 2010-3-15 23:04 编辑

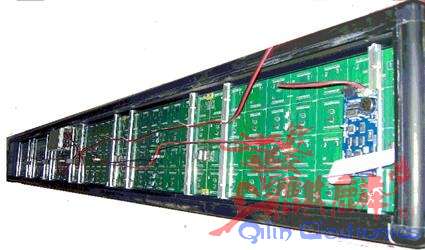

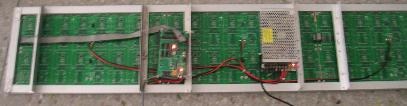

认识显示板元件工作原理也是对于组装和维修的基础

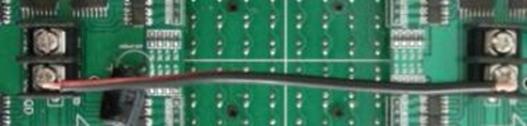

显示板元件：

驱动芯片主要是74HC595 74HC245/244 74HC138 4953。

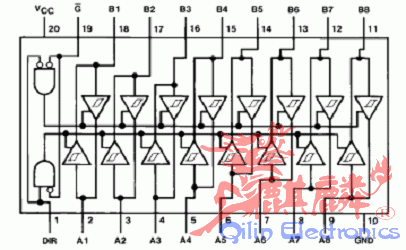

74HC245的作用：信号功率放大

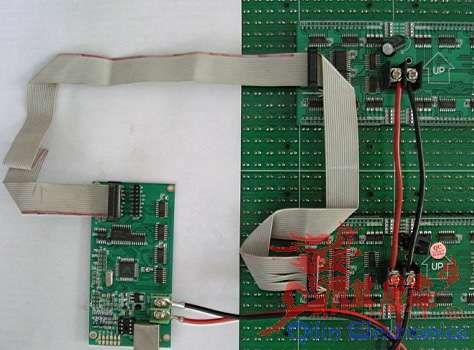

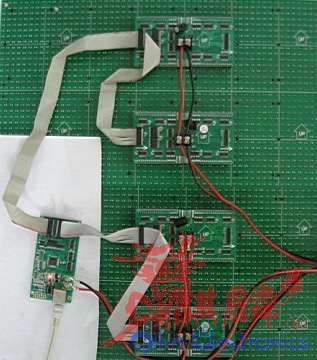

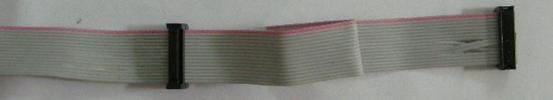

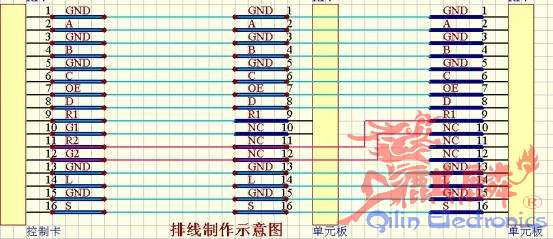

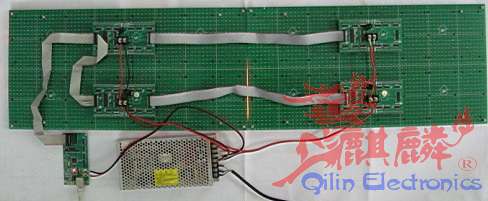

单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大

第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。

第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。

第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。

第10脚GND，电源地。

第20脚VCC，电源正极。

74HC138的作用：八位二进制译码器

74HC138的作用是用来选择显示行，一个74HC138可以选择8行中的一行，所以单元板/模块上有2块74HC138，这样就可以在16行中选择1行显示

zzmm808 · 发表于 2010-3-15 23:30:49

沙发。。。呵呵。。。

lxx3268 · 发表于 2010-6-13 22:03:00

我作椅子好了！

wyw35 · 发表于 2010-10-28 08:34:36

没有具体的电路原理图吗？

boardwade · 发表于 2010-10-28 19:43:04

呵呵，很经典的教程，百看不厌
