发几个自己用万能板做的灯箱控制器照片

qqsw · 发表于 2010-1-26 19:20:58

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

本帖最后由 qqsw 于 2010-1-26 19:23 编辑

老鸟飞过.....
全部采用单片机编程制作。。。。做的都比较粗糙。。。不过没关系..呵呵..反正放在里面..人家看不到...
现在做的电路全部简化了..也节约了不少成本..
自己做控制器的好处就是...可以根据各个不同的牌来设计不同的花样.....
以下的全是上半年做的...统一大功率..每路输出4A....可以接多少灯.自己去算了...{:1_145:}

220V功率1600瓦警用爆炸灯

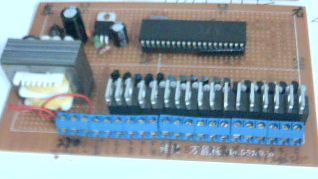

18路输出

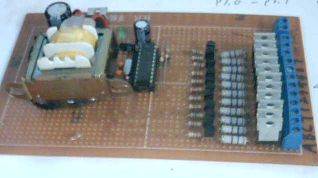

12路输出

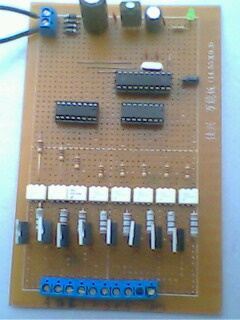

8路输出正面

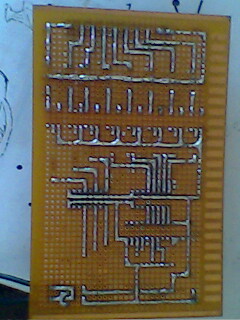

反面

12V警用爆炸灯控制器

这是第一次做的12路输出的....输出全部光藕隔离...可控硅带有阻容保护电路...成本忒高..呵呵...现在的全部省掉了...
