仰邦控制卡使用说明3

BX-E卡的简单操作步骤

首先把计算机的本机IP固定（不要自动获取），在网上邻居→本地连接→属性→协议→双击打开，使用下列IP地址，填写固定的IP；在配置和升级控制卡时最好单机直连设置；单机对连设置好控制卡的IP和MAC地址后，记住设置的IP,把设置好IP的控制卡直接插到路由器上通过IP直接加载发送就可以了（不要在用软件高级设置了）。

1， 打开图文软件 ,在 设置里,

2， 点“设置屏参”

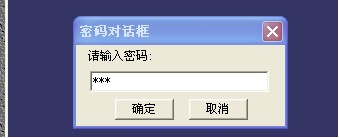

输入密码:168

3， 在弹出窗口进行通讯和参数设置.

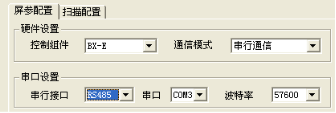

4， 通讯设置:
进行通讯在在这个部分窗口进行通讯设置,包括“控制组件”选择,“通信模式”选择,“串口接口”232,485“通信模式”,及“COM口”和“波特率”选择9600(白色拨码开关全部在数字这边),57600(白色拨码开关B1在ON那边,其他开关不变).

3,参数设置:

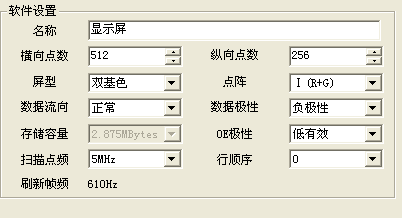

  呵呵在这个部分窗口进行一些LED显示屏属性设置.

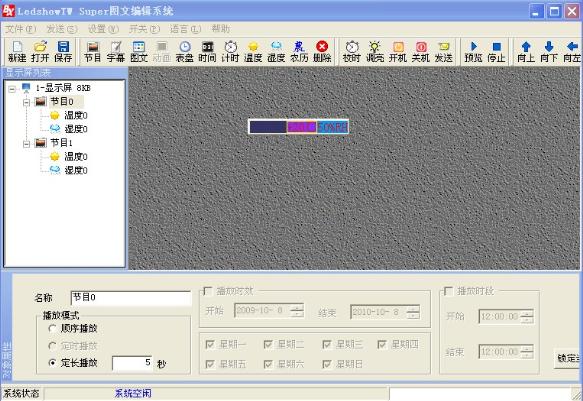

4,参数设置完毕后,点击 ”加载”,加载成功后, file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-516.png在节目下进行内容编辑!可自由划分区域,选择相应的”图文”或者”字幕”,”时间”....等.

5每个区域内容都有相应的 “运行方式”,“运行速度”,“停留时间”,自己选择编辑.

6内容编辑完毕后,
发送内容.若有时间发送后不准时,“校时”即可.

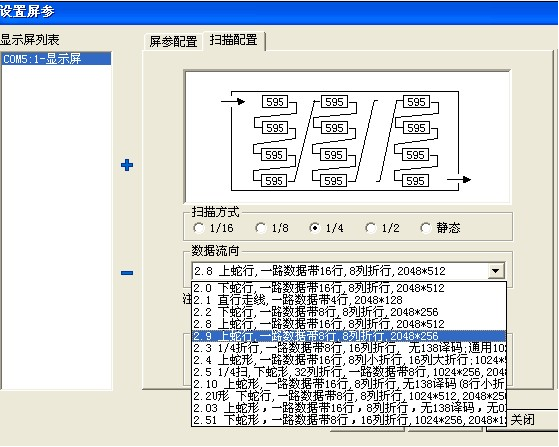

7 扫描设置：在“扫描配置”里选择单元板模组的扫描方式，如1/4扫描2.8，

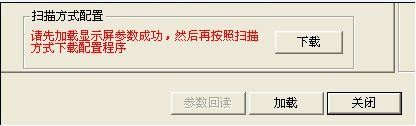

选中扫描方式以后，先点“加载“，加载成功后再点“下载“。下载扫描容丝成功看屏幕是否显示正常，再编辑内容发送。

8 网络设置：选择网络通信，

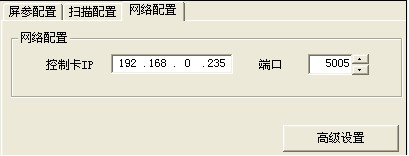

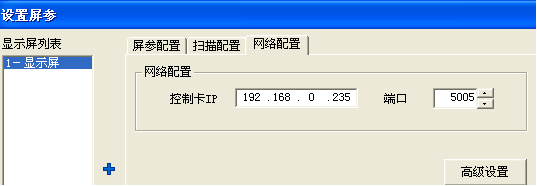

在“网络配置”里设置“控制卡IP”，在控制卡IP：

填入要设置的的控制卡IP地址。

，

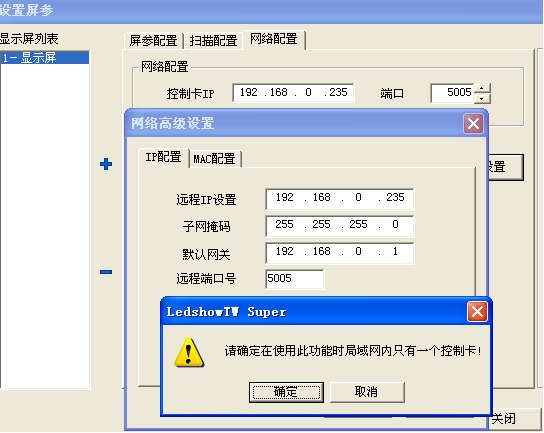

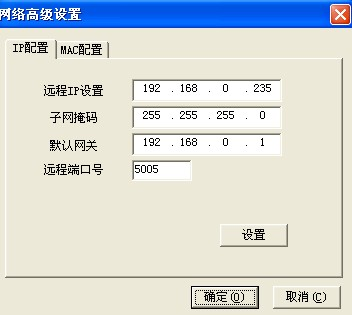

填好以后点击高级设置，设置控制卡IP、子网掩码、默认网关，以及MAC地址。

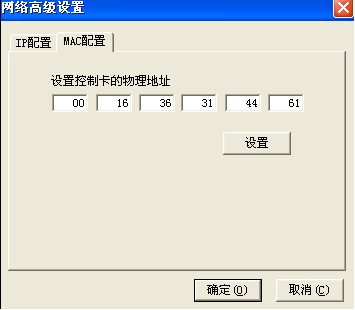

MAC及物理地址也叫实际地址，设置好IP再把MAC(物理地址)设置一下,见下图设置,

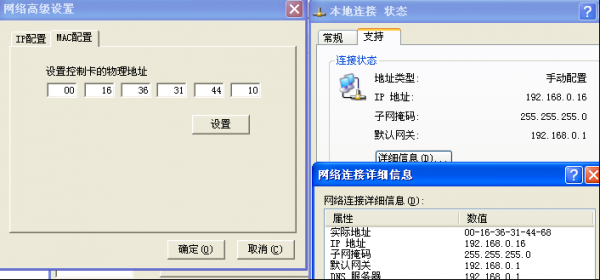

点本地连接属性,支持,再点详细信息,把实际地址后两位改变一下填到软件设置里 ;MAC地址设置方式二：取本机物理地址（MAC地址）改变最后两位设置到控制卡里；在桌面点“开始”菜单，点“运行”输入‘ cmd ’，在弹出窗口输入：ipconfig  /all  “ ”。所有信息里会显示6位字符串“ ”即为本计算机的MAC。把尾数CB-33可以改成CB-34、 C2-36、 C6-62…..等，只要不和其它的计算机及硬件设备MAC一样就可以了，MAC地址是唯一地址，不能相同。

所有内容设置好以后，先“加载”，再编辑发送。

注意事项：

关于BX-E网口卡跨网段调试的通讯注意事项：

1， 配置好控制卡IP和MAC后，直接插到交换机，在刚配好IP后不要直接进行ping命令和telnet命令，不要进行加载发送操作，等一个小时到两个小时再通讯；

2， 配好控制卡IP和MAC后，让网管清理服务器内的ARP后（即清空IP对应的MAC的ARP表），再进行通讯；

3， 把控制卡的IP和MAC配好后，再把控制卡配置好的IP和MAC移植（复制）到一台计算机上，把配置好的计算机插到交换机上联机后，再把控制卡插到交换机上。

BX-E网口卡广域网调试说明

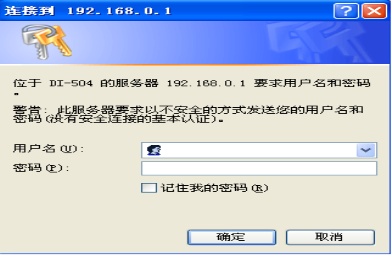

1) 计算机网络设置,先通过默认网关进入路由器,(如打开网页输入默认网关 ,会弹出窗口,输入用户名和密码:admin/admin

2) 如果路由器被设置了密码,输入设定的用户名和密码进入路由器,

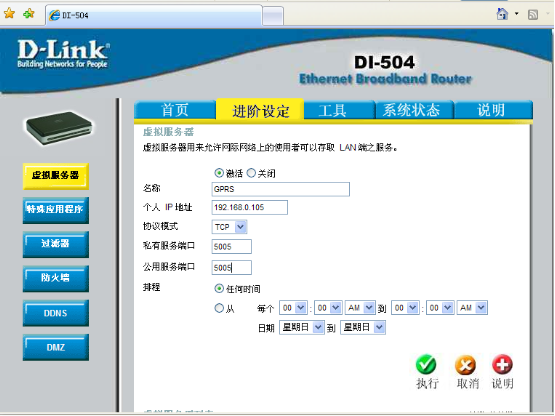

在路由器的虚拟服务器设置端口映射,如果你的本地计算机IP是192.168.0.105如图设置,给它分配端口5005.激活,执行保存即可.

路由器有各种型号,设置方式也各不相同,如果不知道如何设置,可在网上搜索设置方式.

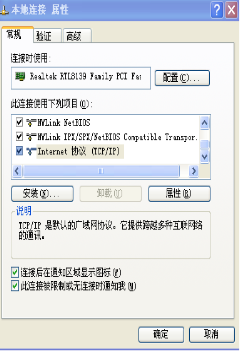

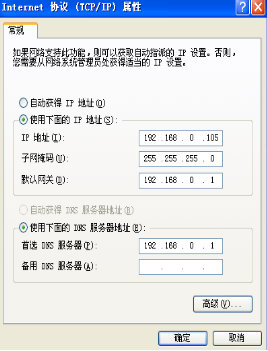

3) 打开本地连接,属性,双击”TCP/IP协议”,选择使用下列IP地址.进行设置.(不要自动获取)

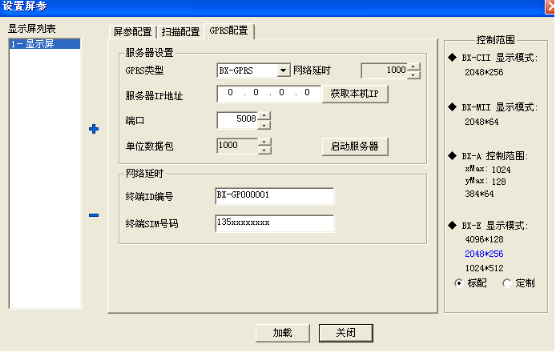

4) 图文软件设置 打开软件在设置里点”设置屏参’输入168进入,选择于硬件配置,GPRS配套的控制组件,通信模式选择GPRS通信,通过路又器上网的设置如下:点”击获取本机IP”, 然后直接启动服务器,显示启动服务器成功后,关闭软件重新打开.

如果上网没有经过路由器上网:如下,在获取本机IP前填入0.0.0.0然后直接启动服务器.
显示启动服务器成功后,关闭软件重新打开.
.

重新启动软件后,看软件最下方系统状态:有”启动服务器成功”为服务器已建立.

5) 在 开始菜单 到 运行 输入cmd 确定进入DOS窗口.

6)

7)

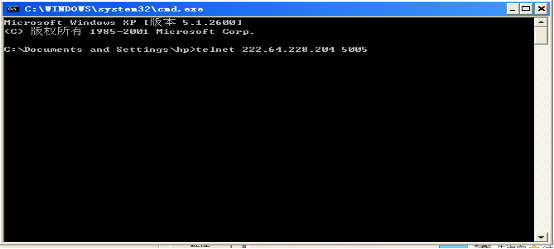

8) 在DOS窗口键入 , 222.64.228.204为外网IP地址, 5005为本机IP在路由器里分配的端口,telnet为测试命令,其之间

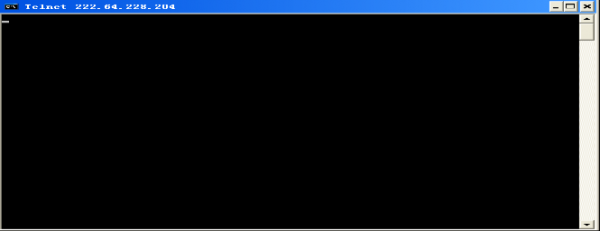

敲打回车,如果服务器建立成功就会出现下图所示

如果不出现这样的情况,为服务器启动不真实成功,无法连接设备.
.

网络和硬件连接设置好后，再进行网络设置。

二，做好端口映射后，先用单机连接，打开通用软件，选择控制组建BX-E，选择通讯方式：网络通讯，点网络配置，输入要设置的控制卡IP， ，进入高级设置，设置控制卡本地IP地址： ，设置好IP再把MAC(物理地址)设置一下,见下图设置,
点本地连接属性,支持,再点详细信息,把实际地址后两位改变一下填到软件设置里 ;MAC地址设置方式二：取本机物理地址（MAC地址）改变最后两位设置到控制卡里；在桌面点“开始”菜单，点“运行”输入‘ cmd ’，在弹出窗口输入：ipconfig  /all  “ ”。所有信息里会显示6位字符串“ ”即为本计算机的MAC。把尾数CB-33可以改成CB-34、C2-36、C6-62…..等，只要不和其它的计算机和硬件MAC一样就可以了，MAC地址是唯一地址，不能相同。

三,本地网络设置好以后，在远程计算机打开软件，进入网络配置填好远程控制卡IP（为外网IP，在www.ip138.com网页可以查询，）端口5005默认不变。进行加载发送。如果控制卡所在外网变动软件设置也必须更改为实时外网IP才可.

BX-E升级说明

1，双击打开 菱形执行文件，在浏览里打开 BX-E程序，通过网络或者串口直接写到卡里面（用网口时，要单机对连，本机IP改成192.168.0.1网关的IP再写程序）。显示编辑完成就可代表升级成功了。。。

2，再用通用软件更改扫描方式，升级成功后，卡里的信息恢复原始状态，要重新设置IP地址和MAC地址；

3，升级成功后，卡里的信息恢复原始状态，要重新设置IP地址和MAC地址。

4，MAC地址设置：取本机物理地址（MAC地址）改变最后两位设置到控制卡里；在桌面点“开始”菜单，点“运行”输入‘ cmd ’，在弹出窗口输入：ipconfig  /all  “ ”。所有信息里会显示6位字符串“ ”即为本计算机的MAC。把尾数CB-33可以改成CB-34、C2-36、C6-62…..等，只要不和其它的计算机网卡和控制卡MAC一样就可以了，MAC地址是唯一地址，不能相同。

5，在设置网口控制卡IP时，把用户给你的IP和默认网关填进去，子网掩码要另作填写，当要填入的IP地址首位小于172时，（如10.198.186.10）首位10小于172，子网掩码填255.0.0.0；当IP首位等于大于172小于192时，子网掩码填255.255.0.0；当IP首位大于等于192时，子网掩码填255.255.255.0。（当客户给的子网掩码不一样时，要选择以上设置方式）。

6，控制卡和计算机单机对连通讯时，必须保证控制卡的IP和计算机的IP在一个默认网关内，IP尾数不能相同。

温度传感器接法

现在用的BX-A卡不支持温度传感器，但是支持温湿度传感器！

温度传感器、接在BX-MII、BX-CII、BX-E接在JS1上面

JS1   VC3（电源）     SWT（开关）     TMP(温度)      GND（地）

1、面向温度传感器的平面，使3跟引脚朝下，左手边的那根引脚接GND

2、温度传感器中间的那根引脚接在 TMP(温度) 上面

3、最后一根引脚接在 VC3（电源） 上

4、顺序:红、黄、蓝、黑.

温湿度传感器接法

BX-A（只有JS1）、BX-MII、BX-CII、BX-E能够支持温湿度传感器

JS2   VC3（电源）   SCK（时钟）  DAT（数据）   GND（地）

现在使用的温湿度传感器上面有4跟线与控制卡相联通，分别是红、黄、蓝、黑。依次接在控制卡的VC3（电源）   SCK（时钟）  DAT（数据）   GND（地）上面。
