本帖最后由 宏基光电 于 2009-7-22 06:31 编辑
显示屏制作明细技术交流共同进步q我409614910
下载次数:4
2009-7-21 17:48

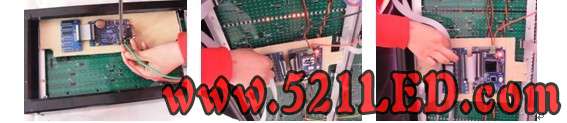

连接通讯转接线,固定后盖。
下载次数:0
2009-7-21 17:48

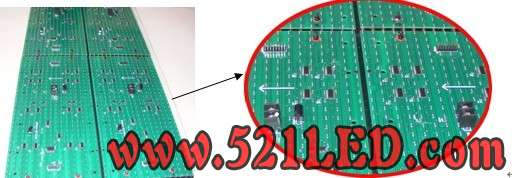

按照单元板背后的箭头方向,把单元板依次排列起来
下载次数:0
2009-7-21 17:48
(2)把电源线(VCC+ GND-)依次连接,并用万用表测试看是否正确。把铜柱(每张单元板配4个铜柱),依次拧 ...
下载次数:0
2009-7-21 17:48
测量净屏体尺寸,截取相应边框,并固定。
下载次数:0
2009-7-21 17:48

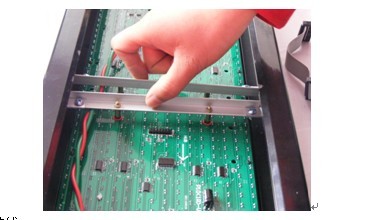

(4)截取相应的角铝,并钻与铜柱位置相应的孔(如图示),把角铝固定在铜柱上,两端固定在边框上。
下载次数:0
2009-7-21 17:48

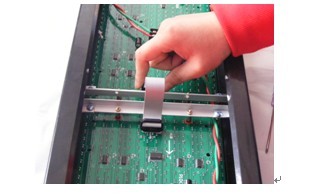

)依次连接排线
下载次数:0
2009-7-21 17:48

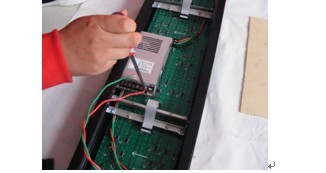

根据整屏单元板的数量判断所需电源,并依次固定(COM+ V+ LN交流) |
|
