哪位大神有时间给我介绍下P6板子的电路呗！！！

asgqf · 发表于 2017-8-5 22:35:40

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

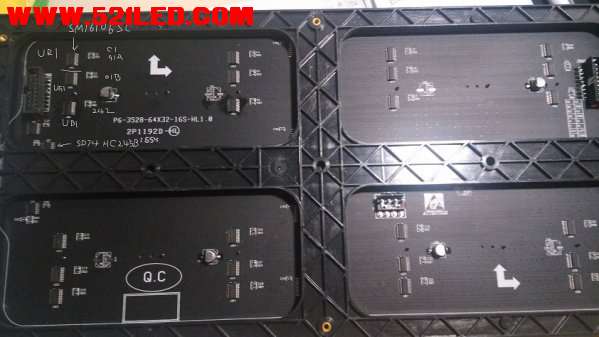

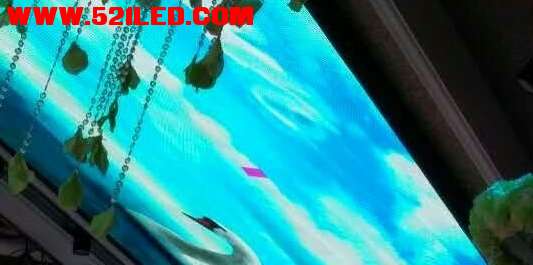

https://521led.com/forum.php?mod=attachment&aid=OTY5OXwyMzBiMWZiMXwxNzE0NjgxNDkwfDB8全彩室内板子，应该是分八小块，UR1 UG1 UB1我猜应该是管红黄蓝三色的，想知道具体管什么的。每个芯片旁边还有一个贴片电容和电阻。电阻的阻值还不一样。这两个是起什么作用的？？如下图缺色是什么地方坏了？https://521led.com/forum.php?mod=attachment&aid=OTcwMHw1MDRmMmI1OXwxNzE0NjgxNDkwfDB8

笑问天 · 发表于 2017-8-6 10:35:48

你想的没错。那三个芯片分别管理了三种颜色灯管。小电容是滤波的。电阻是用来设定输入电流的。显示紫色。应该是绿色芯片或者芯片通路坏

asgqf · 发表于 2017-8-6 20:23:57

笑问天发表于 2017-8-6 10:35 你想的没错。那三个芯片分别管理了三种颜色灯管。小电容是滤波的。电阻是用来设定输入电流的。显示紫色。应 ...

谢谢大神！！！！

asgqf · 发表于 2017-8-9 20:42:51

笑问天发表于 2017-8-6 10:35 你想的没错。那三个芯片分别管理了三种颜色灯管。小电容是滤波的。电阻是用来设定输入电流的。显示紫色。应 ...

请教下滤波电容是什么型号的，怎么测量？？？
