谁知道这个板子的引脚

a龙 · 发表于 2014-3-13 01:27:52

注册登录后可以在线提问，行业从业者将帮助您解答！

您需要登录才可以下载或查看，没有账号？请用中文注册用户！

×

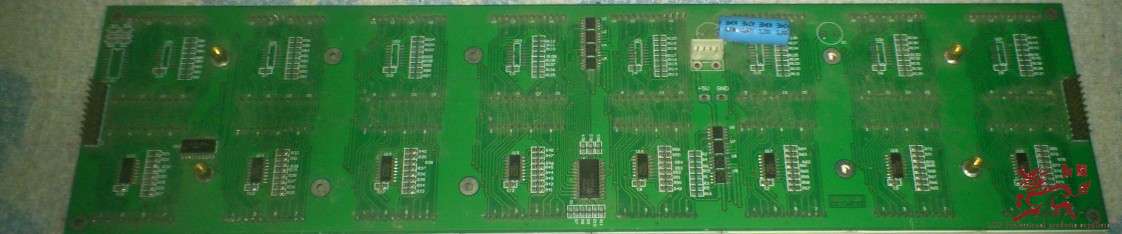

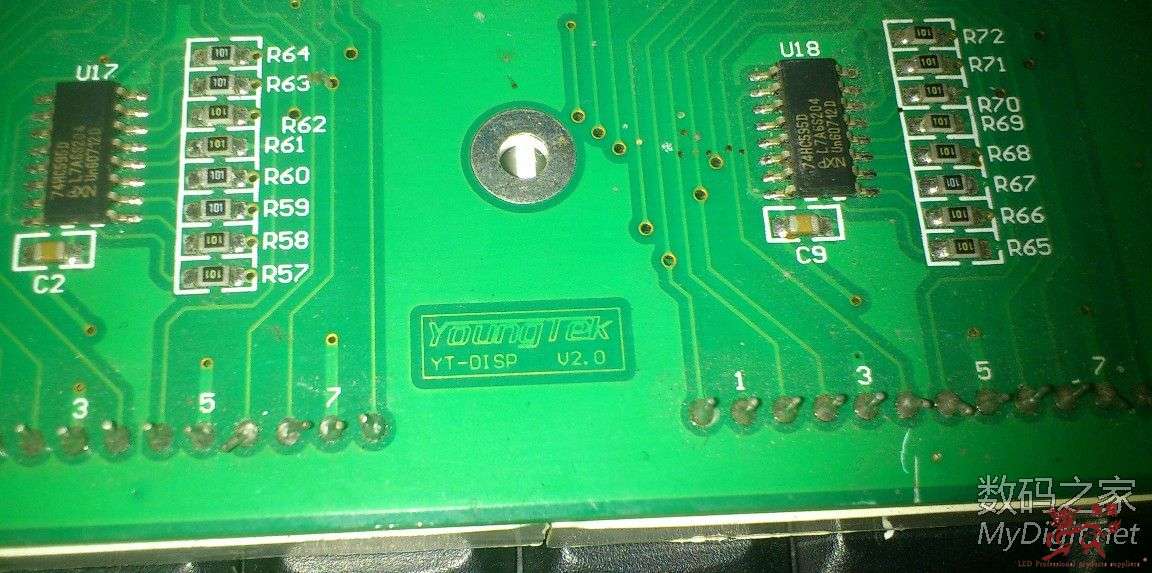

这是银行的窗口屏出厂是07年的
用单片机驱动的
接口是20针的
反向只测出了 ABCD 求大师指点我手头上有08的控制卡
不胜感激

笑问天 · 发表于 2014-3-16 09:07:08

因为靠看图没人能看出来啊兄弟。只能实际的去测试

D丶R · 发表于 2014-3-13 08:56:03

这个可以用万用表慢慢摸出来

a龙 · 发表于 2014-3-13 19:39:50

怎么就没多几个热心的兄弟帮下我

a龙 · 发表于 2014-3-23 23:17:02

怎么搞哪位大师指点一二我可以出一半给他价格好说

D丶R · 发表于 2014-3-24 20:09:31

本帖最后由 D丶R 于 2014-3-24 20:13 编辑

a龙发表于 2014-3-23 23:17
怎么搞哪位大师指点一二我可以出一半给他价格好说

旁边没信号标着你根本看不出来用万用表的蜂鸣档先把20针的GND找出来弄张纸写下来那根针连到哪哪根是R信号哪根是OE信号得慢慢找

全找完弄张新卡用08接口跳线就可以了

a龙 · 发表于 2014-3-26 01:28:55

D丶R 发表于 2014-3-24 20:09
旁边没信号标着你根本看不出来用万用表的蜂鸣档先把20针的GND找出来弄张纸写下来那根针连到哪哪 ...

我有用纸写下来集体的谁可以给点参考资料吗
  1 Vcc 20 vcc
  2  ?       19 gnd
  3  ?       18  gnd
  4  空       17  gnd
  5  空    16  gnd
  6 ?       15 ?
  7 孔    14 空
  8 A       13 B
  9 C       12 D
  10 VCC    11VCC

其中  2脚接了HC245  2脚
3 脚接了HC245  3脚
6  脚接了HC245  4脚
16脚接了HC245  5脚       我试着接了08接口控制卡没有反应
哪位大神有个改板  经验指导下

D丶R · 发表于 2014-3-26 16:42:30

本帖最后由 D丶R 于 2014-3-26 16:53 编辑

VCC无视你那4个就是OE DR ST CK信号
OE先不管
DR信号是从245另一侧连到第一个595的14脚
CK是所有595的11脚
ST是所有595的12脚
剩下的一只就是OE了

剩下的事就是跳线
