车载BUS公交LED显示屏专用控制卡。支持各种报站器协议，节省开发时间。

HW BUS说明书

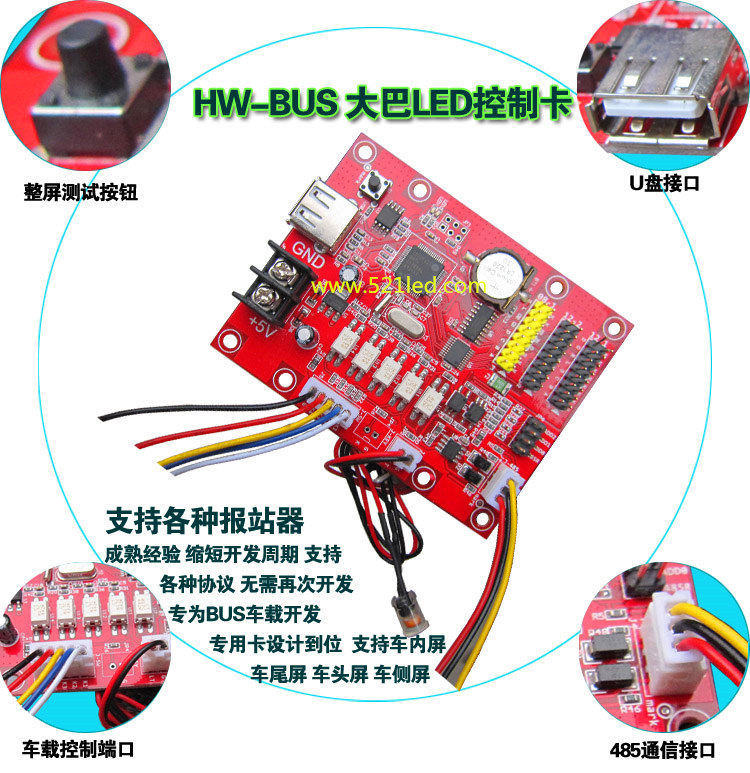

HW-BUS

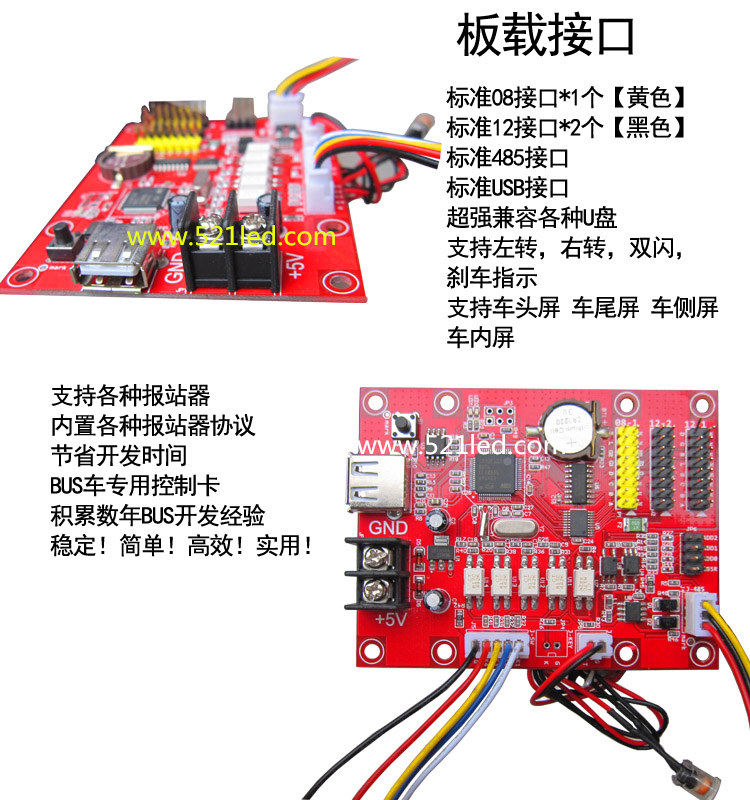

支持T08*1个接口
支持T12*2个接口
支持各种报站器协议 节省开发时间和金钱
一卡多功能。可以通过设置成车头屏，车尾屏，车侧屏，车内屏
支持485接口 报站器可以直接控制多个屏
支持亮度自动调节，板载亮度传感器
支持USB设置 调试更方便
十年报站器配合研发经验 更直接了解您的需求
板载高压隔离电路 不会让车上电压变动影响控制卡显示

1、软件

软件会以压缩包或者文件夹形式得到，名称为“HW BUS Signs Tools”，打开文件“HW BUS Signs Tools.exe”，正常打开直接应用。如果遇到以下提示，请百度下载“net4.0”安装再打开即可。

2、软件功能介绍

：项目操作，项目下可以添加N个车型。

：显示屏操作，可单独导出某车型的其中一个或多个显示屏，进行保存和导入。

:传输屏幕参数和内容的方式，使用RS485传输参数需要先将屏幕断电后，再通电操作。U盘传输将内容导出到U盘，控制卡通电状态下直接插入USB接口，控制卡自动读取内容。

：根据不同报站器进行模拟传输数据。

：设置显示屏内容格式。

3、主要操作介绍

3.1、新建项目

3.2、车型管理→添加车型

车型内的参数初“通讯协议”按照实际选择，其他均可修改。

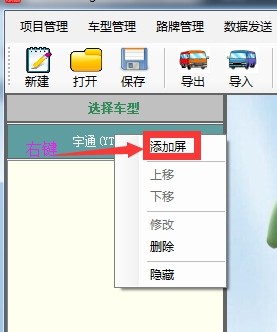

3.3、添加显示屏或者路牌（二者一样，名称暂未统一）

此处重点介绍显示屏类型,公交车的显示屏根据位置不同，显示的内容和作用也不同，以上模板是根据目前流行的实际应用做的模板，如果不合适，可以自定义模板。

车侧屏和车头屏相同。一般显示信息为线路号，起点站，终点站，和其他信息，以下为图例。

车尾屏显示的功能较多，分别有线路号、起点站、终点站、左转、右转、双闪、刹车、故障灯信息

车内屏主要显示报站信息、公益广告、提示类信息等。

4、屏参设置（以车尾屏为例）

设置里面包含综合配置，单元板设置，亮度设置，区域设置。

4.1、单元板设置

单元板根据实际使用选择，着重介绍三种。

S01:普通P10单色四扫模组。

S08s：16扫直通单元板模组，一般显示屏对车内使用。

S15s：8扫直通单元板模组，一般显示屏对车外使用。

4.2、综合设置

屏名称和屏型号根据需要自定义填写。

OE极性和数据极性根据实际单元板设置。

上电延时指显示屏通电后多长时间显示内容。

颜色域设置为供模拟使用。

单元板是指单元板数量，屏点数根据单元板设置显示实际点数，最终以屏点数为准。

缺省信息为显示屏默认信息。

区域宽是设置辅色的区域大小，设置后可拖动调整位置。

4.3、亮度配置

亮度分为三种调节模式。

固定亮度：分为16级亮度，数值越大，亮度越亮。

分时亮度：根据不同时间设置不同亮度。

自动亮度：通过感光设备，根据采集的信号进行亮度调节。

自动亮度延时：感光设备采集到亮度稳定后，10秒内改变显示屏亮度。

4.4、区域设置

根据现实内容不同，多个区域需要在规定的区域内不影响其他内容显示。

每个区域有三种状态，有效、无效、关联设置。

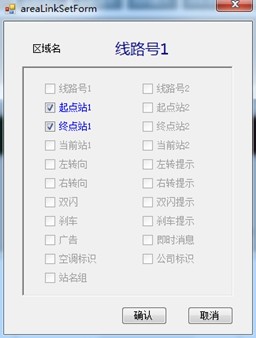

关联设置

关联设置：所关联的选中的会在该功能区域显示的时候同时显示的内容，不同区域显示另外有优先级别。

实时性功能区域显示优先于其他功能区域，例如转向功能优先于起点站、终点站功能。

区域范围设置，根据实际需要调整区域宽度和位置。

信息类型：动态、固定、图片、时间。

动态：连接报站器设备使用，或者模拟调试。

固定信息：固定字符。

图片：符号类采用。

时间：

特技：显示方式、速度等。

字体分为三种：线路、中文、西文。对应不同字体。

所有信息设置后，确认。

5、参数传输

5.1、485传输

传输时点击发送，将控制卡电源断开，再通电后，自动传输。

5.2、导出到U盘

将配置和字库导出到U盘，控制卡通电状态下插入，即可读取。

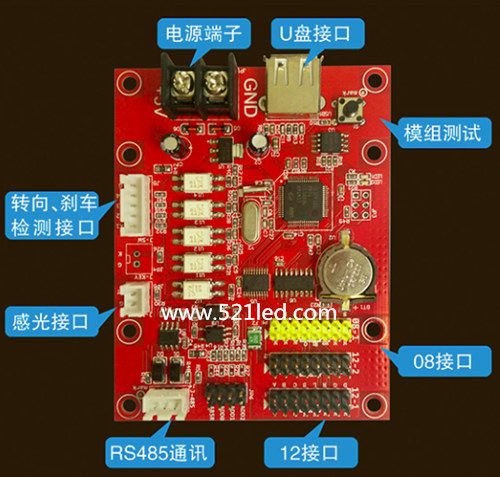

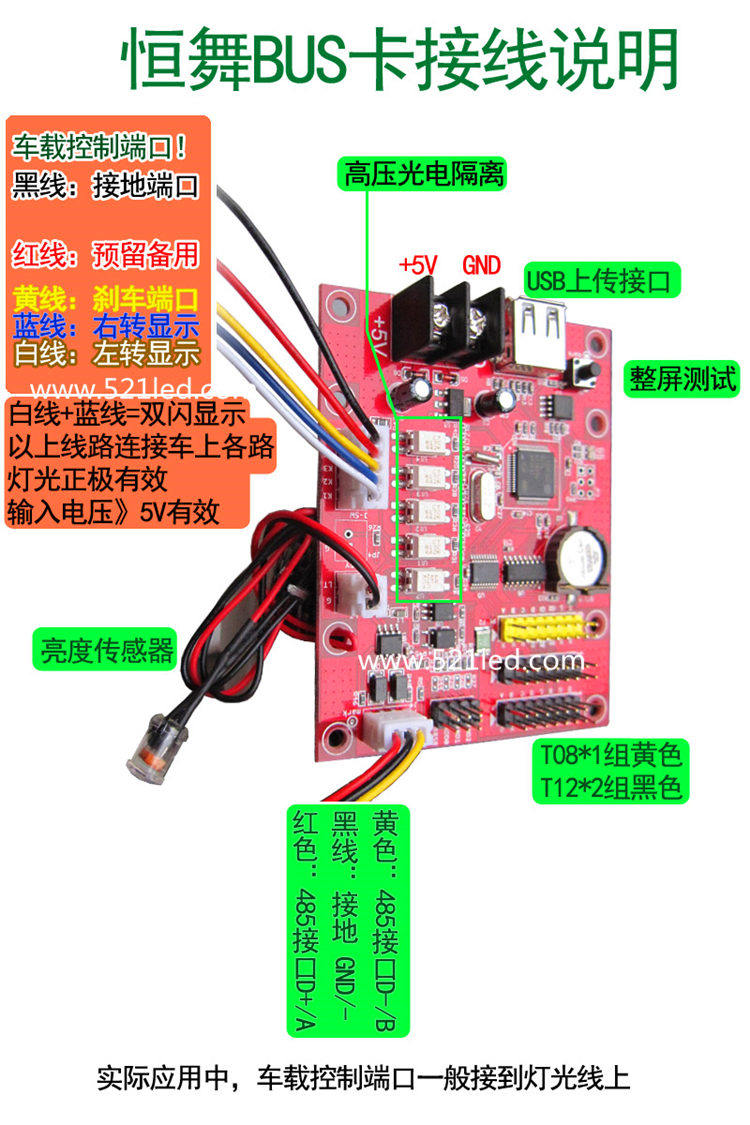

6、控制卡介绍
