使用手册
BX-JT系列
使用指南
设备连接
BX-JT3
控制卡
支持横屏竖接功能,可以扩展显示屏的带载高度。

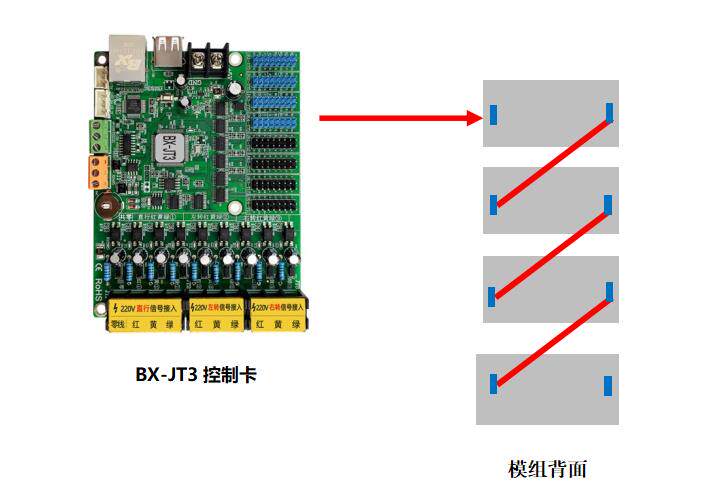

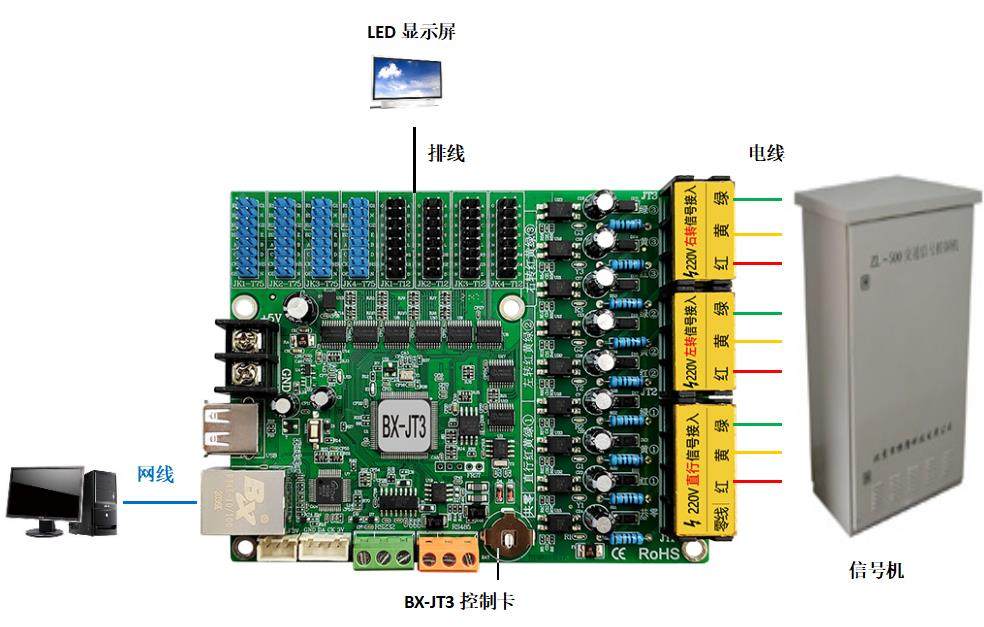

首先通过排线将控制卡与LED屏连接,详见下图:
添加屏幕

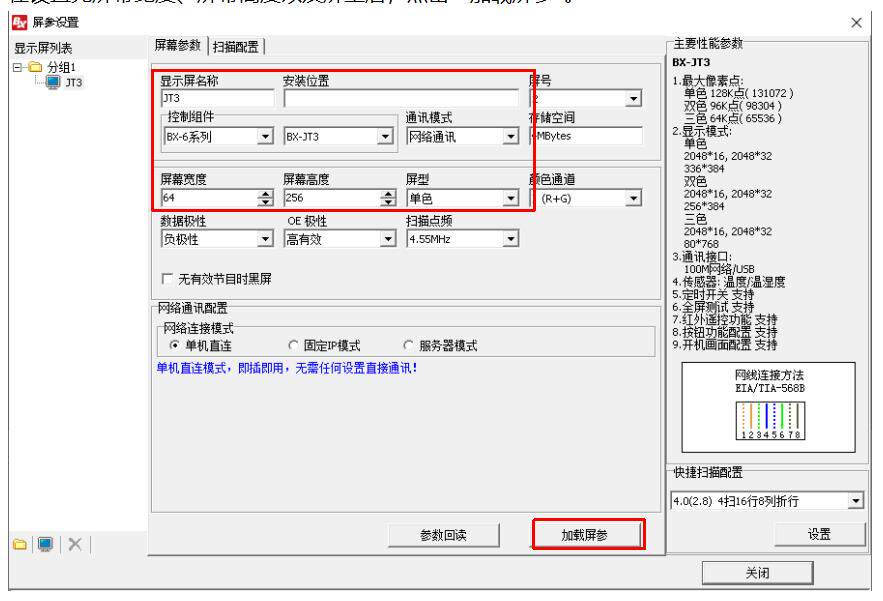

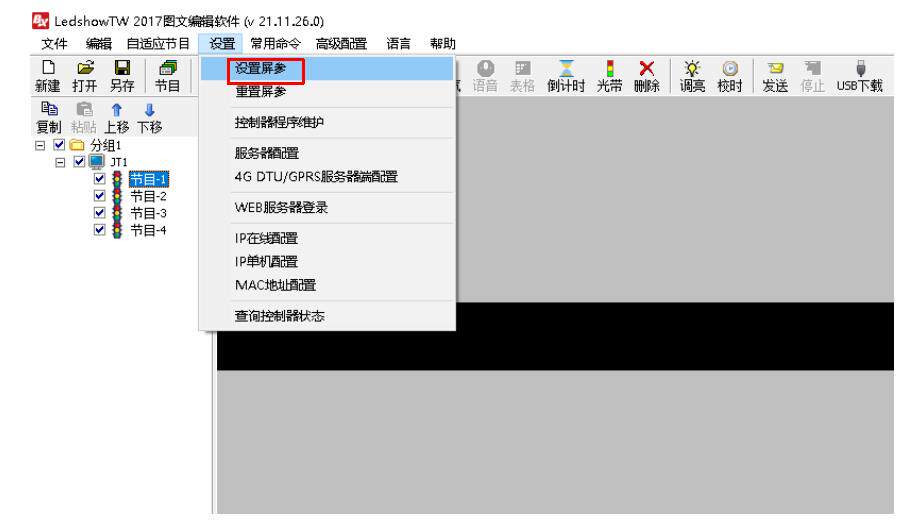

启动LedshowTW软件后,点击菜单栏的“设置”—>“设置屏参”—>输入密码“888”后进入“设置屏参”界面。在“控制组件”下选择对应的控制器系列以及控制器型号(BX-JT3),“通讯模式”选择“网络通讯”。
在设置完屏幕宽度、屏幕高度以及屏型后,点击“加载屏参”。
添加节目
如:添加一个图文区,点击主工具栏

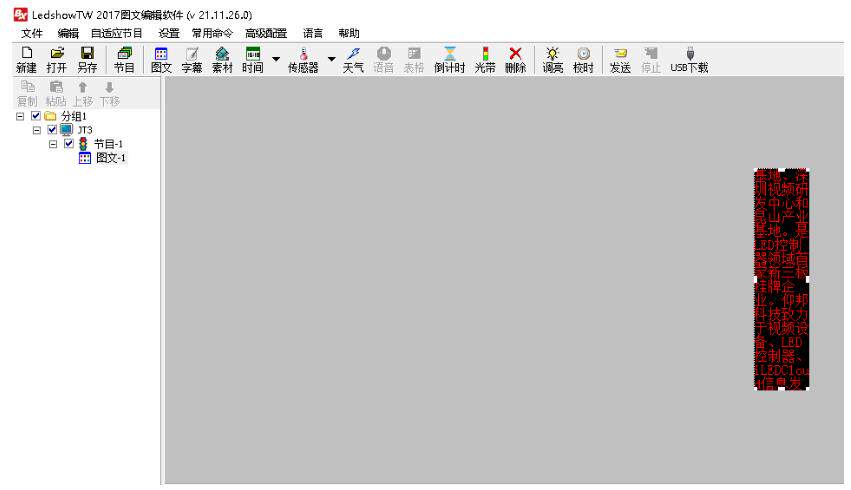

按钮,添加一个图文区,输入相关内容,如下图所示:
横屏竖接配置

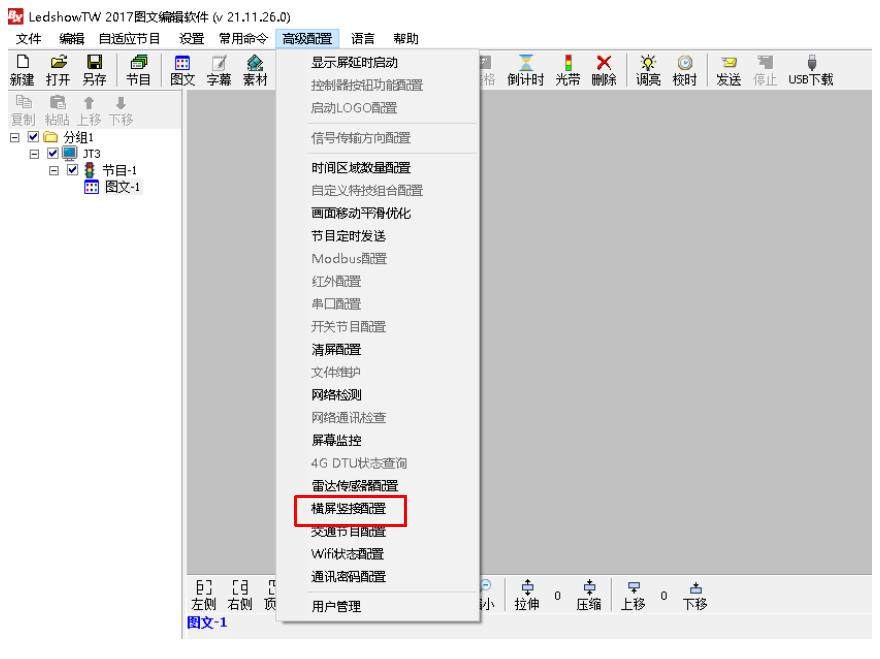

节目添加完成后,点击菜单栏下“高级配置”下的“横屏竖接配置”。

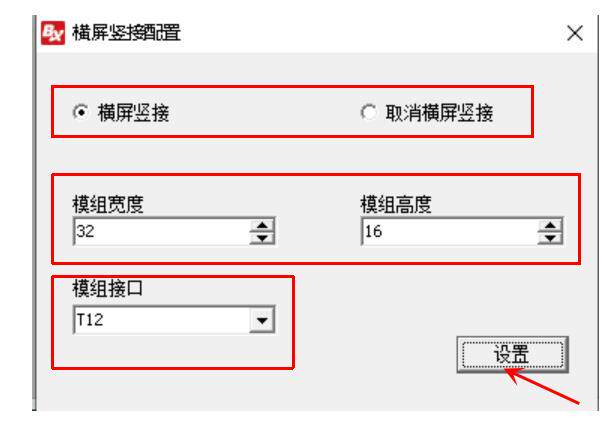

在弹出的“横屏竖接配置”对话框中,可以进行启用或者取消横屏竖,模组宽度、模组高度以及模组接口的设置,配置完成后,点击“设置”即可,如下图所示:
在“横屏竖接”功能下走线方式为Z型走线,如下图所示:
说明:
BX-JT系列有2个型号,分别是BX-JT1和BX-JT3,二款型号的带载指标以及支持的功能都一样,区别于支持的几路220V交通信号接入。JT1支持3路(直行)、JT3支持9路(左转+直行+右转)。
BX-JT系列控制器最大带载高度三色为768点,单双色为384点。走线方式为Z型走线(蛇形走线)。带载指标是T75接口12个模组高,T08接口12个模组高,T12接口24个模组高。
如: 屏参设置中,选择双色模组,接12个模组高,高度设为384点,则宽度设为32点。
交通节目配置
1.案例目标
左转和右转为绿灯,直行为红灯:
车辆可以左转和右转,行人禁止直行60S,此时为空闲时间,播放节目1
倒计时10S时,此时为倒计时时间,播放节目2
左转和右转为红灯,直行为绿灯:
车辆禁止左转和右转,行人可以通行60S,此时为空闲时间,播放节目3
倒计时10S时,此时为倒计时时间,播放节目4
左转、右转、直行均为黄灯:
不播放节目,设为黑屏
黑屏:
不显示红绿黄灯,一直显示黑屏

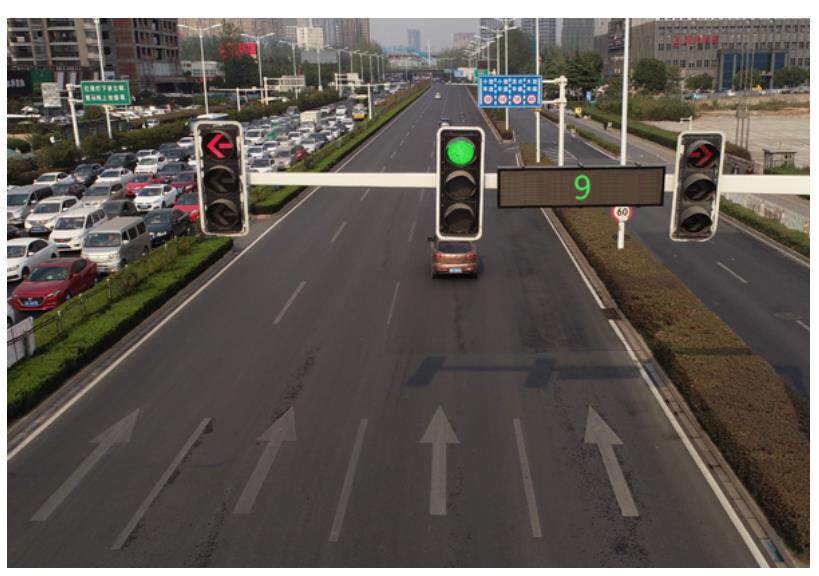

2.案例效果图

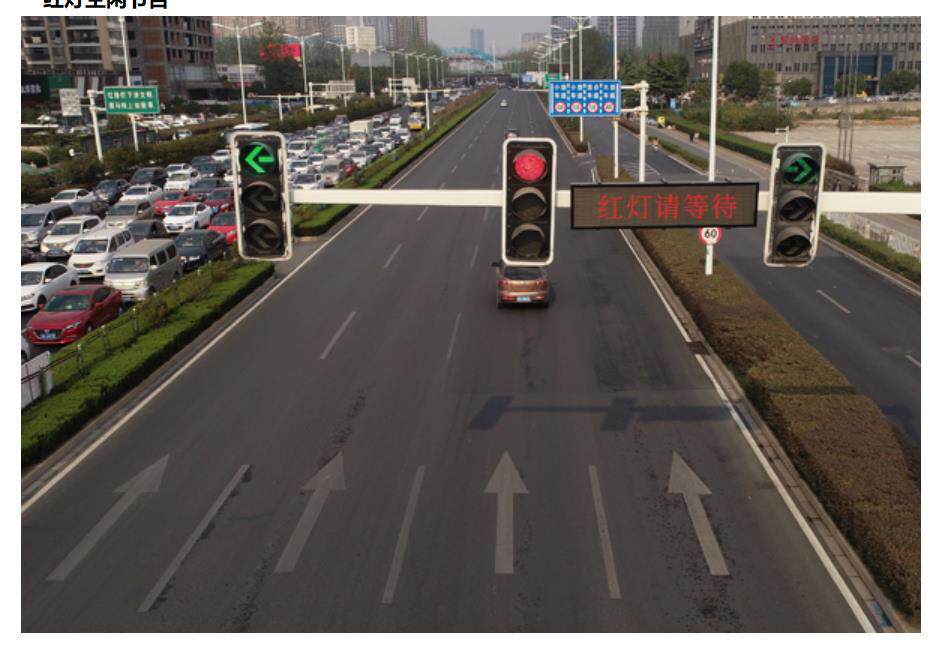

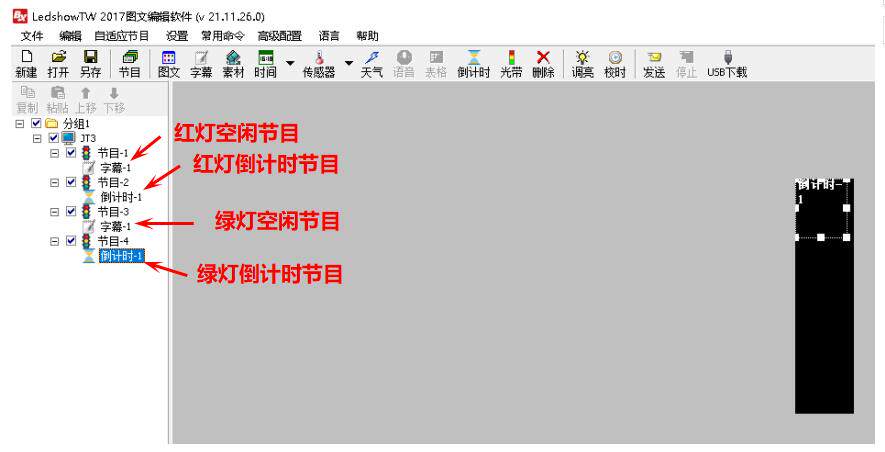

红灯空闲节目

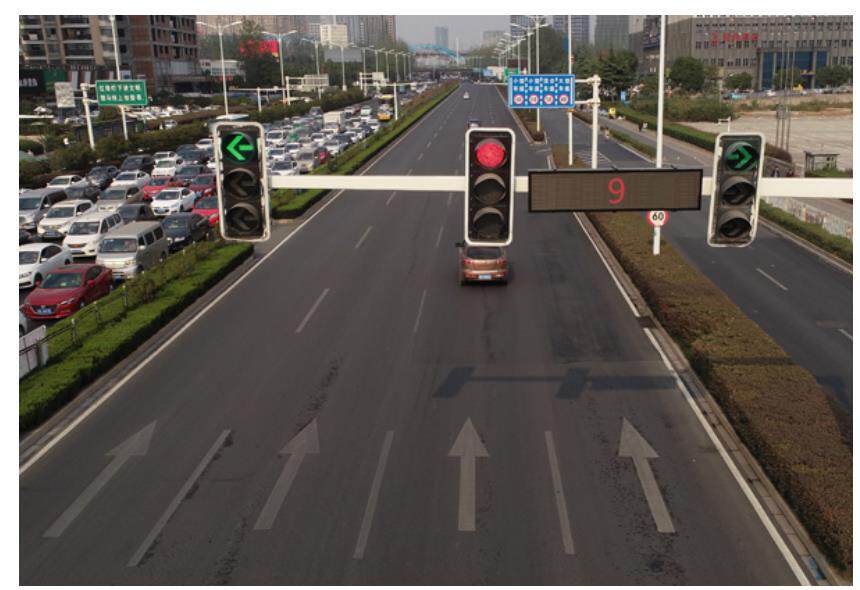

红灯倒计时节目

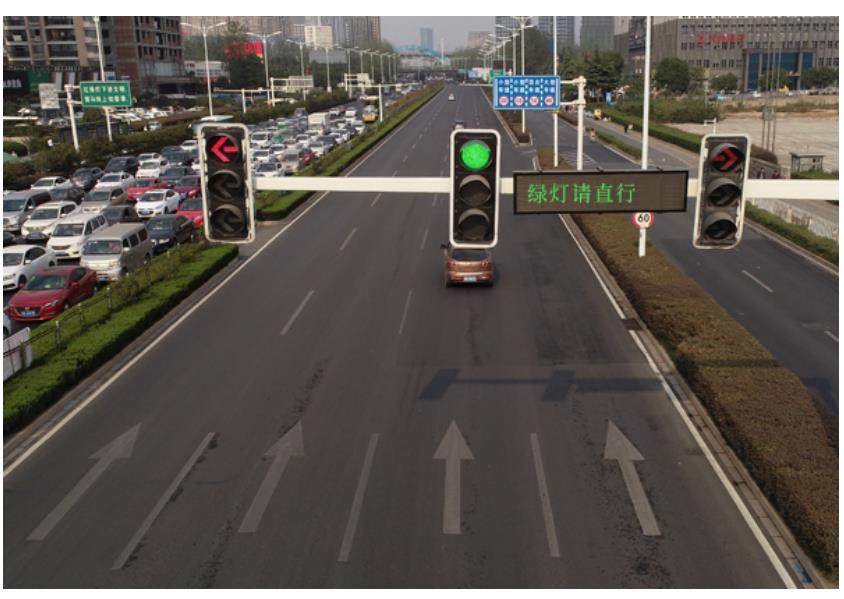

绿灯空闲节目
绿灯倒计时节目
黄灯倒计时和空闲节目

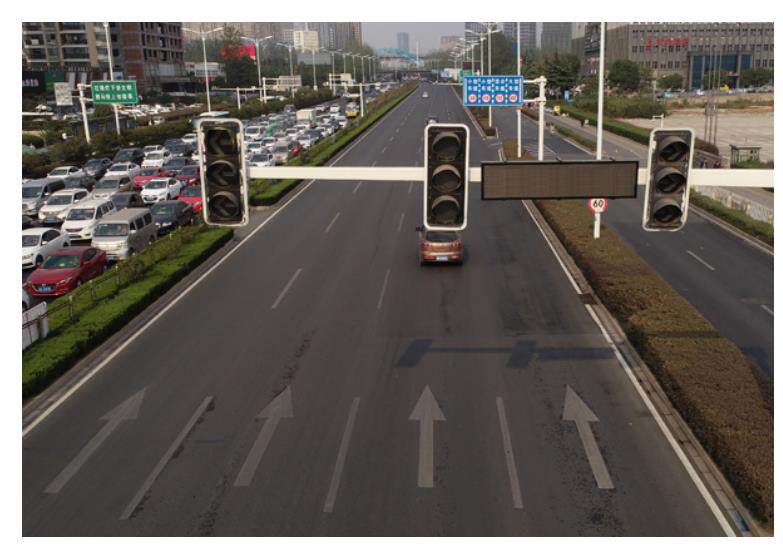

一直黑屏显示
3.倒计时/光带

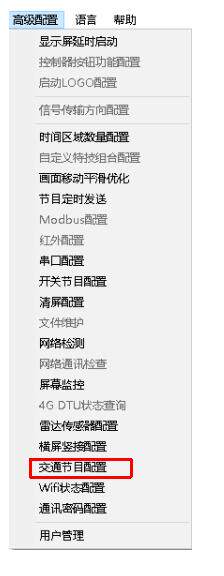

点击菜单栏下“高级配置”下的“交通节目配置”。在“交通节目配置”界面中,可以进行倒计时/光带,节目播放以及节目颜色切换的设置。

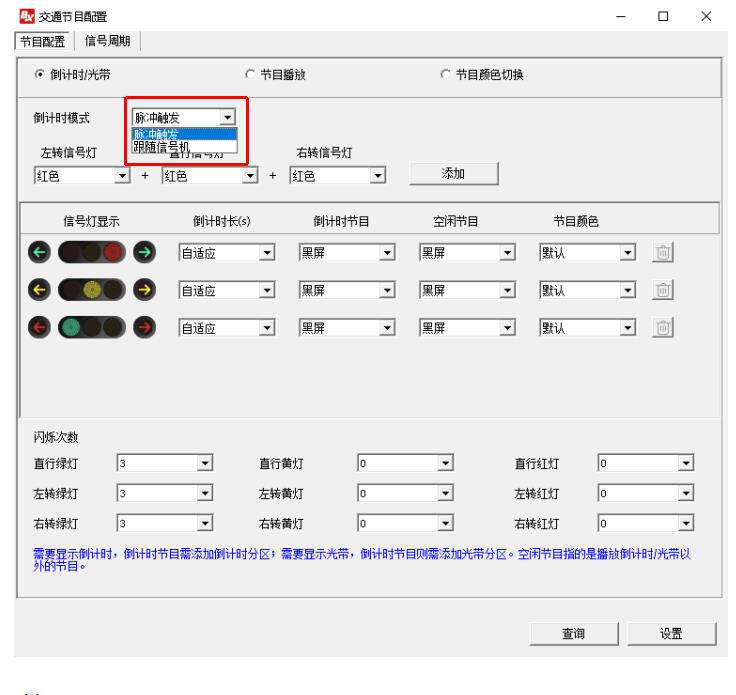

倒计时模式可以设置为脉冲触发或者跟随信号机,如下图所示。
脉冲触发
倒计时时长可设置为自适应或者自定义时长,选择自适应时长,根据交通信号的脉冲触发情况,系统会自适应对应的时长进行倒计时,选择自己定义时长,则系统会根据用户定义的时长,进行倒计时。
添加节目
首先添加红灯对应的显示的2个节目,分别在1个节目下新建1个字幕区,1个节目下新建1个倒计时区,输入需要显示的内容。

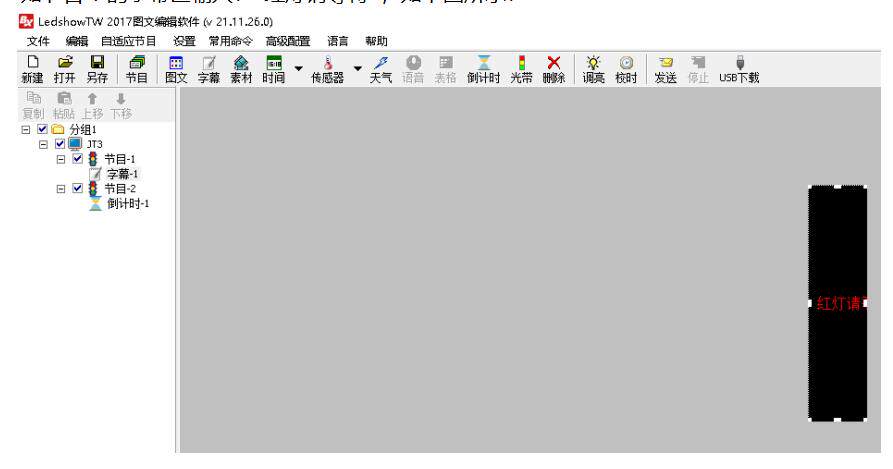

如节目1的字幕区输入:“红灯请等待”,如下图所示:
如节目2添加1个倒计时区,依次添加“节目3”、“节目4”作为绿灯的空闲节目和倒计时节目,如下图所示:
交通节目配置

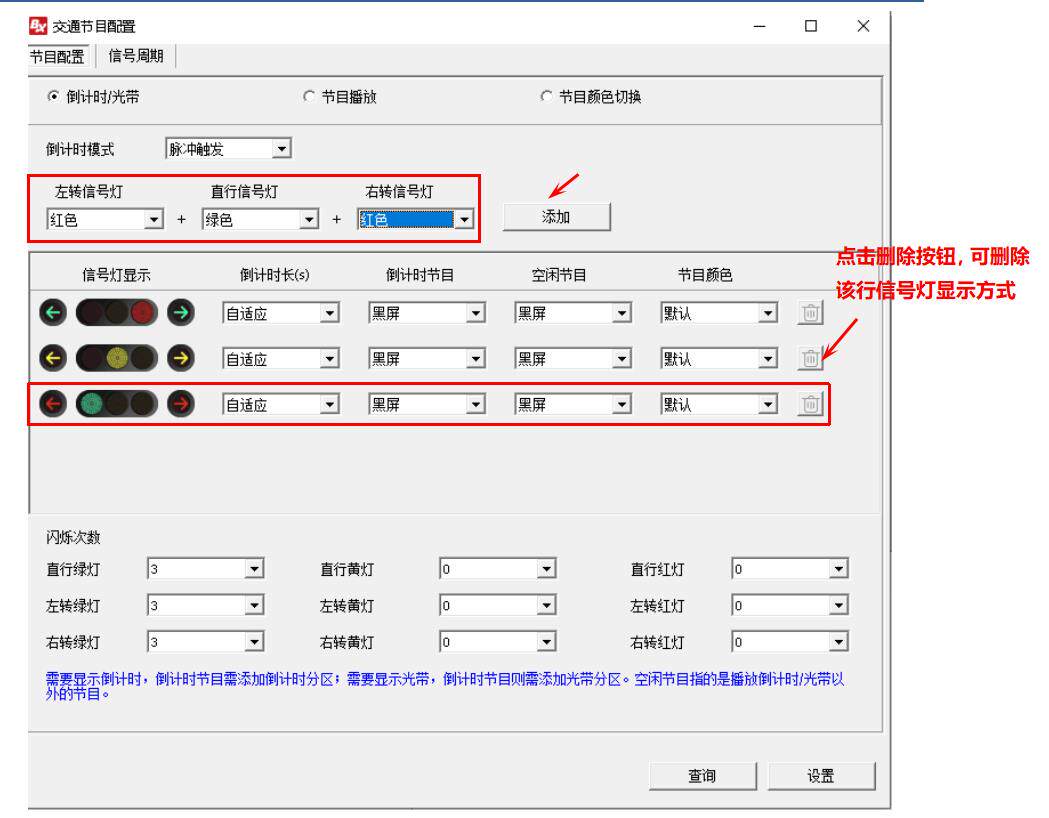

在“交通节目配置”界面中,左转信号灯选择“红色”、直行信号灯选择“绿色”、右转信号灯选择“红色”,点击“添加”之后,可以在信号灯列表中的最后一行看到新添加的信号灯显示方式。点击图标,可以删除不需要的信号灯显示方式,如下图所示:
按照以上方法,分别添加左转信号灯选择“红色”、直行信号灯选择“绿色”、右转信号灯选择“红色”,左转信号灯选择“黄色”、直行信号灯选择“黄色”、右转信号灯选择“黄色”,左转信号灯选择“绿色”、直行信号灯选择“红色”、右转信号灯选择“绿色”。
信号灯显示方式添加完成后,可以设置对应红绿黄灯显示的节目。

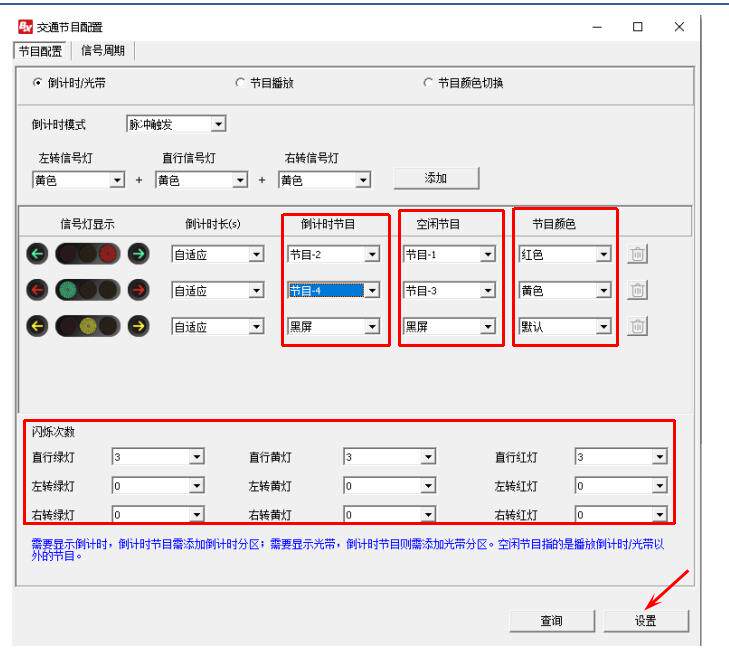

红灯的空闲节目选择“节目1”,倒计时节目选择“节目2”。同样的方法,绿灯和黄灯的节目也可以进行相同的设置,绿灯的空闲节目选择“节目3”,倒计时节目选择“节目4”。黄灯的空闲节目和倒计时节目都设为黑屏。如果不想使用红绿黄灯时,可以选择一直黑屏显示。如下图所示。
节目颜色:节目显示的颜色可以根据需要选择红色、绿色或者黄色,选择默认则会显示所添加的节目颜色。
闪烁次数:可以自己定义红绿黄灯的闪烁次数,设置为0则不闪烁。如直行绿灯设为闪烁3次,则绿灯会先闪烁3次后,显示所设置的空闲节目。
配置完成后,最后点击“设置”即可。如下图所示。
跟随信号机

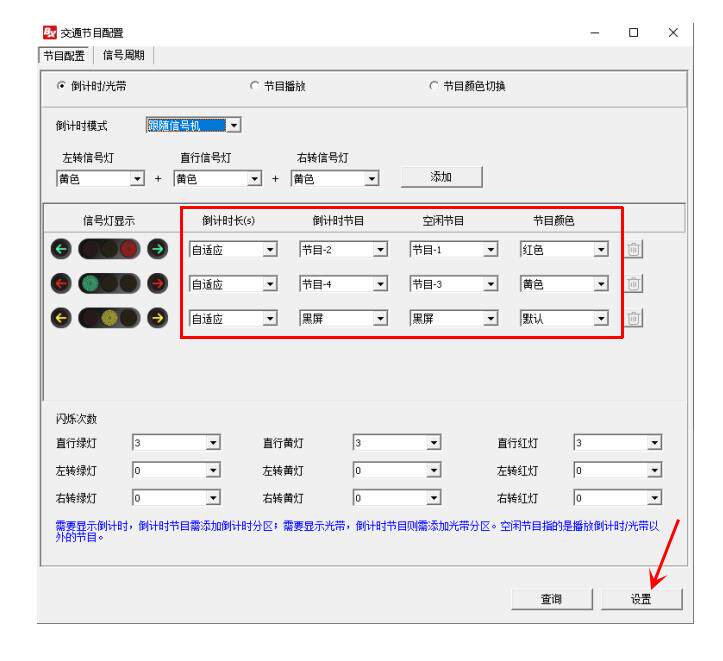

“跟随信号机”模式与“脉冲模式”主要的区别是获取信号的方式不同,节目配置方法与“脉冲触发”模式类似,此处不再赘述。配置完成后,最后点击“设置”即可。如下图所示。
4.节目播放
选择“节目播放”,则没有倒计时显示,根据交通信号情况,可以添加想要播放的节目和对应的节目显示颜色,配置完成后,最后点击“设置”即可。如下图所示。
5.节目颜色切换

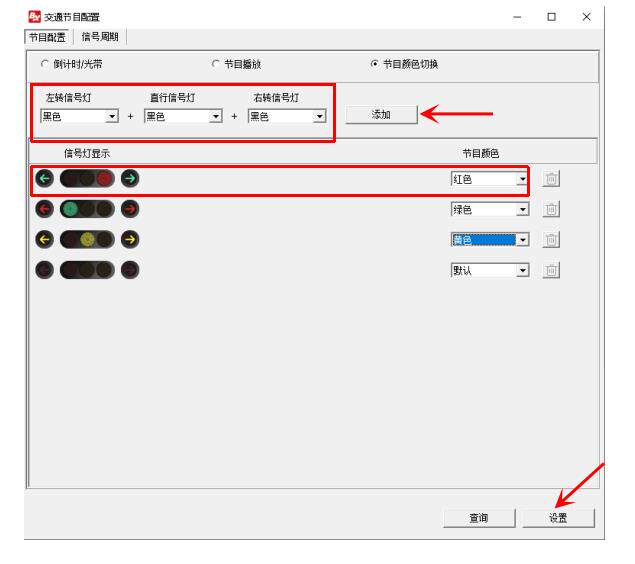

选择“节目颜色切换”,没有倒计时显示,根据交通信号情况,可以添加一个想要播放的节目,如:添加1个字幕区,信号灯显示方式为左转信号灯“绿色”、直行信号灯“红色”、右转信号灯“绿色”,节目显示红色字幕。
如果想不显示红绿黄灯,一直显示黑屏,则可以添加一个信号灯显示方式为左转信号灯“黑色”、直行信号灯“黑色”、右转信号灯“黑色”。配置完成后,最后点击“设置”即可。如下图所示。
