飞控8代控制卡计数功能使用说明

[复制链接]
笑问天 发表于 2022-6-1 23:02:12 | 显示全部楼层 |阅读模式

注册登录后可以在线提问,行业从业者将帮助您解答!

您需要 登录 才可以下载或查看,没有账号?请用中文注册用户!

x

飞控 新增功能——计数


一、FkShow新增功能

1、计数

注意:一个节目仅可添加一个计数。


2、支持的控制卡型号

8代全系列支持计数功能,其中 8W5、8W5a可以记住计数状态,其他8代断电后,不能记住计数状态。


二、计数 操作说明

1、扩展接口硬件接线方法

(1)图1:在控制卡上,将杜邦线将S1,S2,S3接好。

       ①COM:公共端,对地短路触发

        ②S1:复位计数到初始值

        ③S2:加

        ④S3:减

      ⑤D1:最小值报警开启时候(界面上配置),计数达到最小值, 输出报警电平(界面上配置)

      ⑥D2:最大值报警开启时候(界面上配置),计数达到最大值, 输出报警电平(界面上配置)



(图1)


2、计数 参数设置

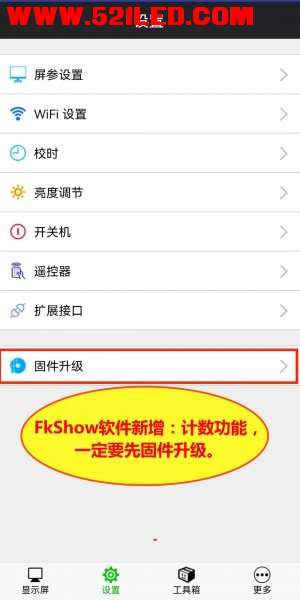

(1)图2:打开FkShow——设置——固件升级


(图2)


(2)图3:固件升级成功后,进入节目,点击右上角"+"添加:计数


(图3)


(3)图4:在计数时,可以添加固定文本,根据需求设置内容。


(图4)


(4)图5:计数的固定文本,可以多行显示,打开多上显示的选项,根据需求设置。


(图5)


(5)图6:计数最小值显示设置:①正常;②文字颜色;③文本;④图片,根据需求设置。


(图6)

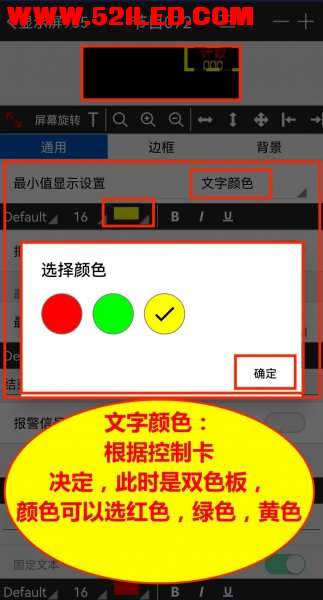

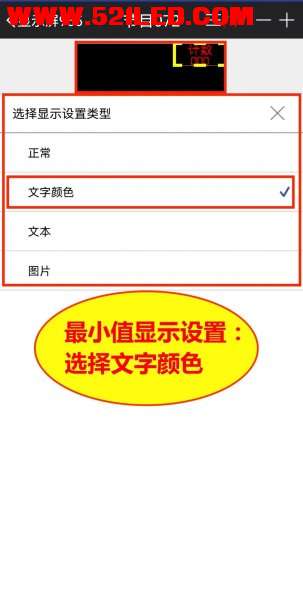

 比如 图7-8计数最小值显示设置,选择文字颜色,根据控制卡决定,此时是双色板,文字颜色可选择红色,绿色,黄色。


(图7)


(图8)

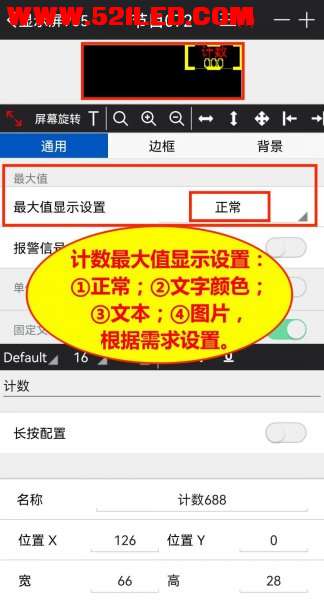

(6)图9:计数最大值显示设置:①正常;②文字颜色;③文本;④图片,根据需求设置。


(图9)

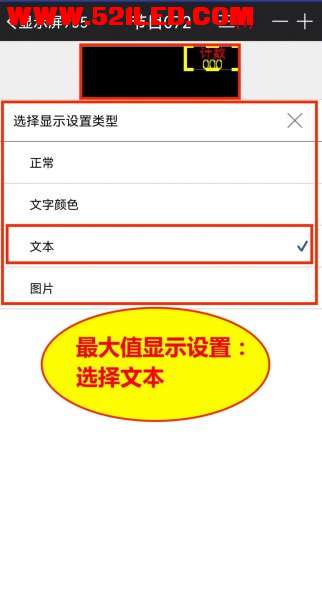

 比如 图10-11计数最大值显示设置,选择文本,根据需求设置内容。


(图10)


(图11)

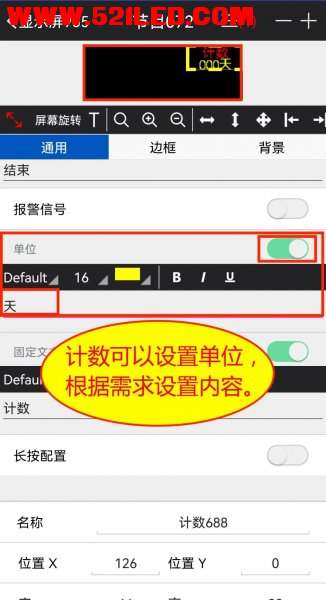

(7)图12:计数可以设置单位,根据需求设置内容。


(图12)

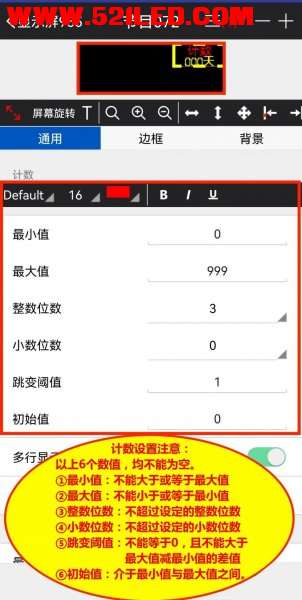

(8)图13:计数参数设置,以上6个数值,均不能为空。

         ①最小值:不能大于或者等于最大值

         ②最大值:不能小于或者达能与最小值

         ③整数位数:不超过设定的整数位数

         ④小数位数:不超过设定的小数位数

         ⑤跳变阈值:不能等于0,且不能大于最大值减最小值的差值

         ⑥初始值:介于最小值与最大值之间



(图13)

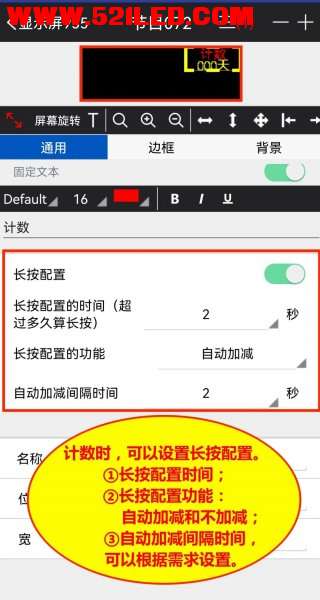

(9)图14:计数时,可以设置长按配置。

         ①长按配置时间;

         ②长按配置功能:自动加减和不加减;

         ③自动加减间隔时间,

         可以根据需求设置。


(图14)

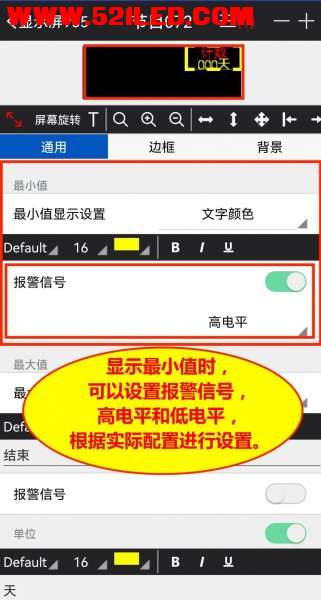

(10)图15:显示最小值时,可以设置报警信号,高电平和低电平,根据实际配置进行设置。


(图15)

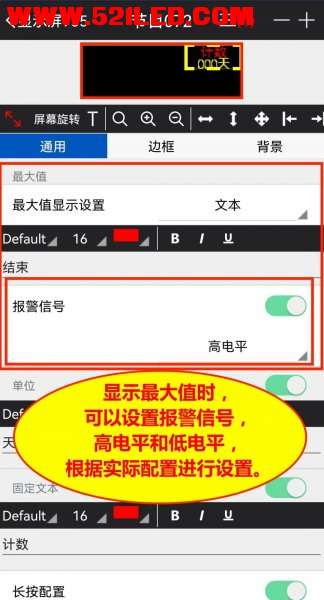

(11)图16:显示最大值时,可以设置报警信号,高电平和低电平,根据实际配置进行设置。


(图16)


三、计数 简单操作视频
