灰度LED全彩卡手机APP编辑和设置说明

APP培训（全彩部分）

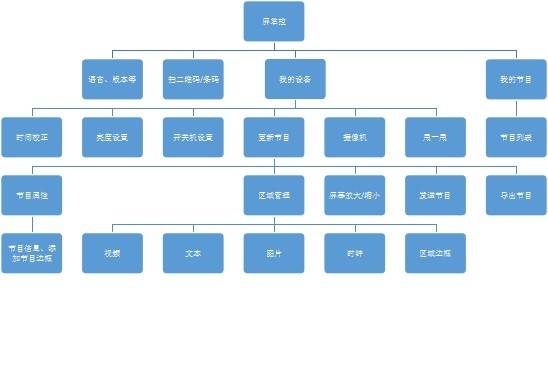

总体架构



幻灯片3

设备列表

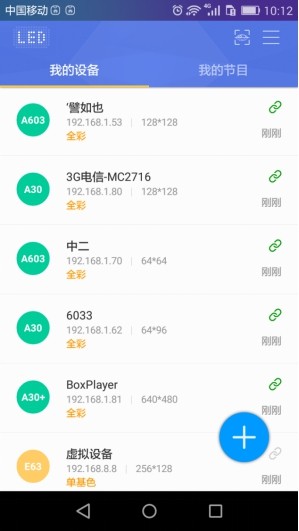

1.设备列表中，可直观看到

设备型号、设备名称、屏幕

大小、在线状态等。

 2.新增设备，应用场景：设

备未通过网络连接手机，此

时，可新增设备，编辑节目，

用USB数据线导出节目到设

备。

幻灯片4

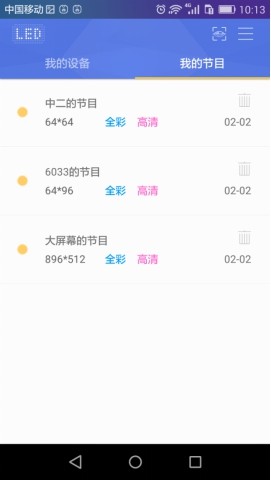

节目列表

1.节目列表中，可直观看到当

前保存的节目、屏幕大小、节

目最后编辑的时间等。

2.点击可进入节目编辑。（还

未实现）



幻灯片5

我的设备

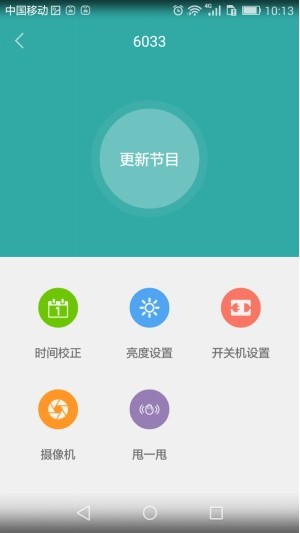

点击设备，进入设备操作界面，

目前含更新节目、时间校正、亮

度设置、开关机设置、摄像机、

甩一甩。



幻灯片6

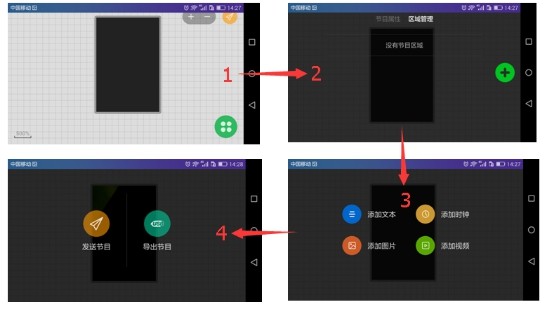

更新节目

   点击更新节目，进入节目编辑界面。此后，点击   添加区域   →添加视频、图片等内容。编辑好节目之后，点击     ，选择发送节目或导出节目。







幻灯片7

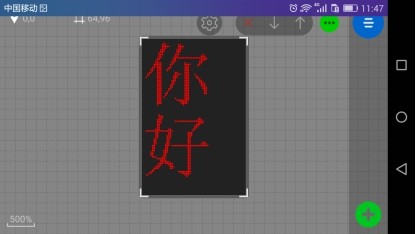

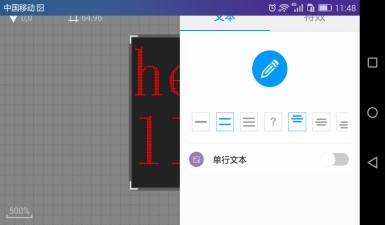

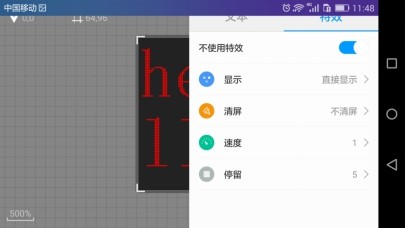

文本编辑

   点击     或内容节点      ，可进入文本属性，修改文字内容、显示特效、特效速度等。











幻灯片8

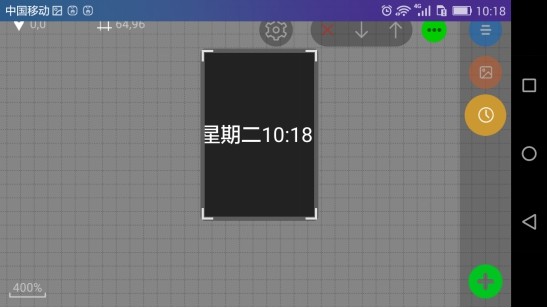

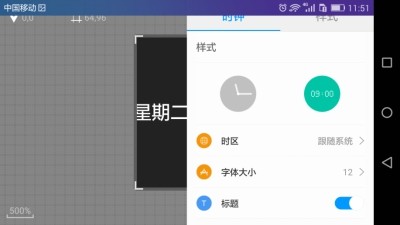

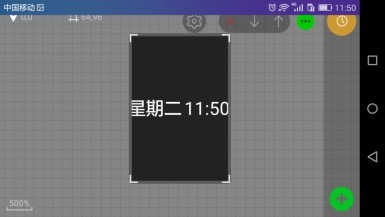

时钟编辑

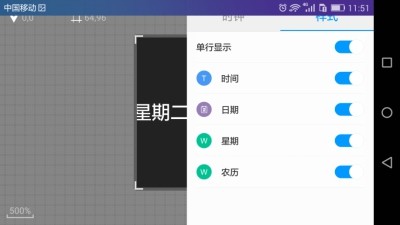

   点击     或内容节点     ，可进入时钟属性，修改时钟样式、时区、字体大小等。











幻灯片9

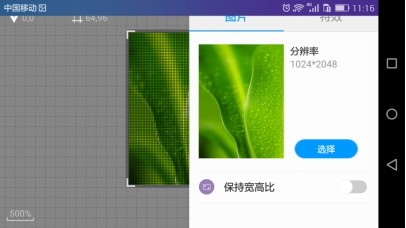

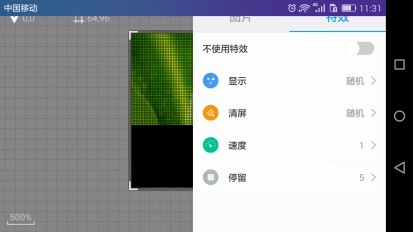

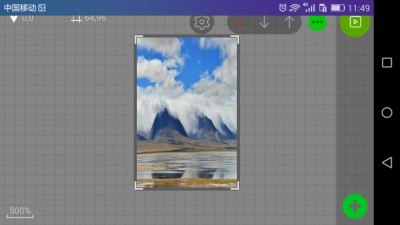

图片编辑

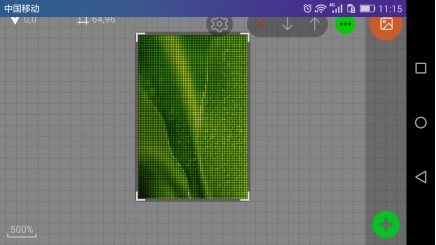

   点击     或内容节点      ，可进入图片属性，修改显示特效、特效速度等。











幻灯片10

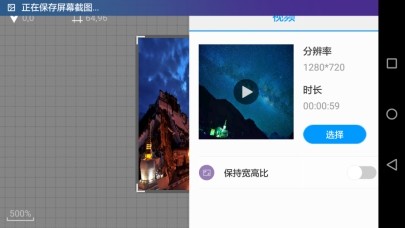

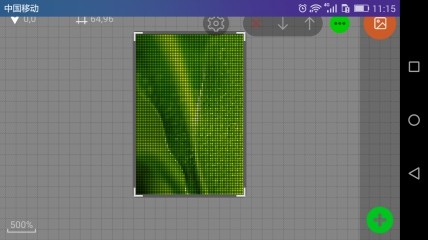

视频编辑

l     点击     或内容节点     ，可进入视频属性，修改视频文件、保持宽高等。













幻灯片11

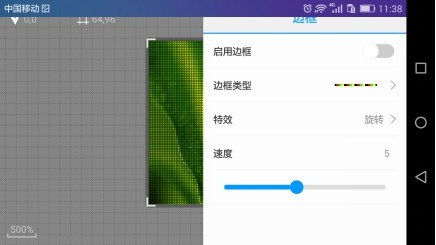

区域边框

   点击      ，添加区域边框。







幻灯片12

节目边框

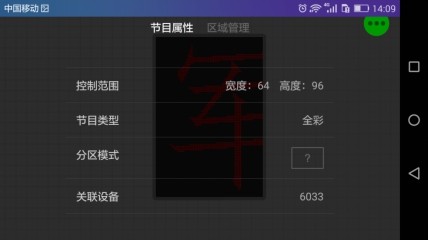

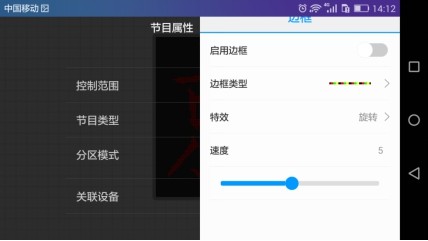

    点击     →选择“节目属性”→点击     ，可添加节目边框。









幻灯片13

区域管理

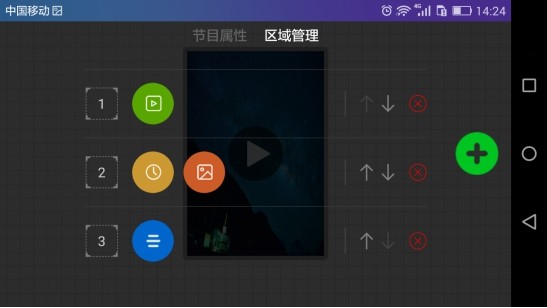

   多区域同时存在，后添加的区域在最顶层，位于区域列表中的最上方。如图，即“1”区域的内容会覆盖“2”和“3”区域的内容，“2”会覆盖“3”区域的内容。



幻灯片14

区域内容

   区域内容从上而下依次播放。如图，文本→图片→时钟，依次循环播放。后添加的内容在列表的最下方。



幻灯片15

时间校正

在设备操作界面，

点击“时间校正”，

进入时间设置界面，

默认回读设备时间，

关闭“自动设置”，

可以手动设置时间。设置好时

间后，点击“确定”。





幻灯片16

亮度设置

   在设备操作界面，点击“亮度设置”，进入亮度设置界面。可以回读设备亮度设置。左右滑动手机屏幕，可切换默认/按时段/自动设置。









幻灯片17

开关机设置

   在设备操作界面，点击“开关机设置”，进入开关机设置界面。打开“使用开关机”→打开下方的时段→点击所打开时段，可设置开关机时间。







幻灯片18

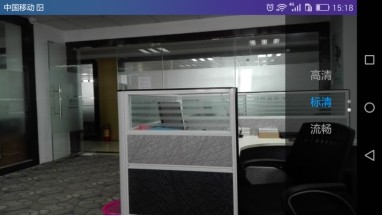

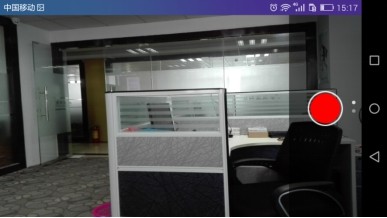

摄像机

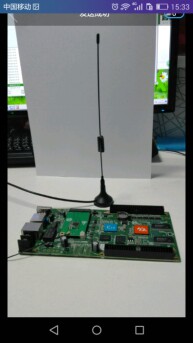

1.在设备操作界面，点击“摄像机”，进入摄像机，点击    ，开始录像，手机左上角有一个“红点”在闪，图像实时显示在LED屏幕上→点击    ，停止录像，此时，LED屏幕上播放的是之前存在设备上的节目。

2.在手机没有录像时，上下滑动手机屏幕，可选择摄像模式—高清/标清/流畅。









幻灯片19

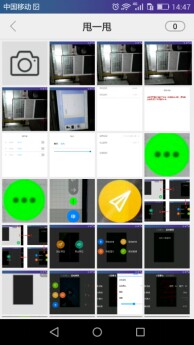

甩一甩

1.在设备操作界面，点击“甩一甩”，进入甩一甩界面，照一张相片或选择一张图片→甩一下手机，有感觉到震动，图片已被甩到LED屏幕上。（或者用手指上划图片，可看到一个“火箭”上飞）

2.手机屏幕右上角，有个圈，圈里数字是“1”，表示当前有一张图片正在发送；“0”表示当前没有图片在发送。







幻灯片20

注意事项

1.只有A系列的卡支持摄像机和视频。

2.三星手机不支持宋体（手机本身原因）。文本编辑选择宋体，文字不显示。默认字体类型—仿宋。

3.APP 发送节目，会把卡上的节目全部清除，只显示APP发送的这个节目。所以，目前用APP ，卡上只能有一个节目。

4.甩一甩，甩到屏幕上是新增了一个节目。先播放甩上去的图片，然后节目从头开始循环播放。

5.主界面右上角的扫码，单双色扫的是控制卡背面的二维码，全彩扫的是控制卡上的ID条码。识别条码后，手机会震动一下，自动去连接这个控制卡的WIFI，从而控制此卡。

6.APP目前只支持Android系统，苹果手机不支持。
